一、产品引见

废气排放连续监测系统对大气污染源排放的气态污染物和颗粒物停止浓度和排放总量连续监测并将信息实时传输到主管部门的安装，被称为“废气自动监控系统”（简称CEMS），可对固定污染源（如锅炉、砖瓦厂、工业炉窑、燃烧炉等）排放废气中的颗粒物、气态污染物的浓度（mg/m3）和排放率（kg/h、t/d、t/a）停止连续地、实时地跟踪测试。

西安博纯仪器生产的CM-CEMS-8000型废气排放连续监测系统依据环保HJ75-2017规范增加NO2→NO转化器，不直接丈量NO2，灵敏扩展CO、CO2等模块。采用PLC控制，自动化水平高，液晶屏显现系统流路，采集系统的细致状态信息，可作为数据有效性审核的*有利资源；

二、产品优势

1、预处置系统采用前门摇架式设计，探头、取样管加热温度、反吹时间在人机对话屏上直接设置，并能够设置，毛病报警、PLC状态等信息。便当后期维护颐养。

2、预处置系统配置样气湿度报警安装，湿度能够连锁整套系统，维护剖析器不被水分污染。

3、剖析流量计采用美国进口Dwyer，保证样气稳定流入气体剖析器，不受气体流量动摇影响，从而使丈量数据愈加准确。

4、预处置系统空开、接线端子采用ABB产品，继电器、温控器采用欧姆龙产品，24v电源、温控模块、PLC及I/O扩展模块采用西门子产品。

5、废气剖析器采用进口光谱仪及关键元器件，量程为双量程，量程能够手动/自动切换，保证在上下不同量程的精度，运用更稳定，数据更准确

6、预处置系统采用电动球阀完成零点量程自动校准功用。

7、支持经过GPRS远程配置、远程诊断剖析器。

8、剖析系统含有自动标效，一键查漏，一键维护等功用。

9、提供PC端和**端APP，具有显现监测、数据处置、报表管理、远程通讯、远程监控、异常报警等功用。

三、系统组成

3.1废气排放连续监测系统组成

 CEMS普通由废尘监测子系统（粉尘）、气态污染物监测子系统（SO2、NOX）、废气参数监测子系统(温度、压力、流速、O2、湿度)、系统控制及数据采集处置子系统四个根本局部组成。详细引见如下：

CEMS表示图

图1 抽取式冷凝法CEMS系统组成图

本系统由置于废气囱上的采样探头和温压流一体化探头，以及置于小屋中的剖析机柜、标气和紧缩气源组成。

采样探头担任废气采样，内置陶瓷或不锈钢滤芯用于过滤废气中的粉尘。

伴热管线高温伴热防止废气中水蒸气冷凝。

温压流用于丈量废气囱内废气的温度、压力和流速。

湿度仪用于丈量废气囱内废气的*湿度。’

剖析机柜担任抽取废气，过滤、冷凝除水后丈量NOx、O2组分。

标气用于校准剖析仪表。

空压机产生紧缩空气，用于对伴热管线、采样探头、温压流停止定期反吹。

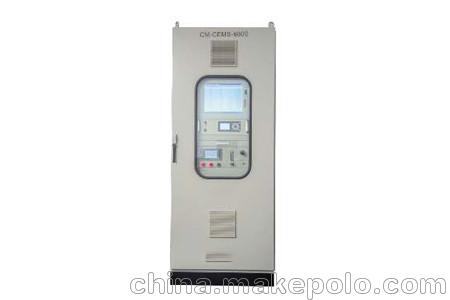

图2 抽取式冷凝法CEMS系统机柜正面一

图3 抽取式冷凝法CEMS系统机柜正面二
