【高流量复合排气阀 D-060复合式排气阀】价格_厂家

品牌

上海始高阀门

型号

D-060

作用和用途

排气阀

驱动方式

自动阀

阀体材质

铸铁阀

结构特征

截门形

开关方向

角行程

连接形式

法兰

压力环境类型

中压阀2.5

压力环境数值

1.6MPa

工作温度区间

常温阀-29℃

特殊功能

快速型

公称通径

15mm

外形尺寸

15mm

重量

1kg

口径

DN50-DN400

材质

铸铁、铸钢、不锈钢

介质

水

温度

70℃

标准

国标、英标、没报

上海始高阀门主要供应(SCAR复合式污水排气阀)，可为用户提供介绍复合式排气阀的选型、结构尺寸、原理作用和安装维护等。公司旨在为用户提供高品质、高质量的阀门产品，完善的售后服务体系解决客户后顾之忧。

产品概述：

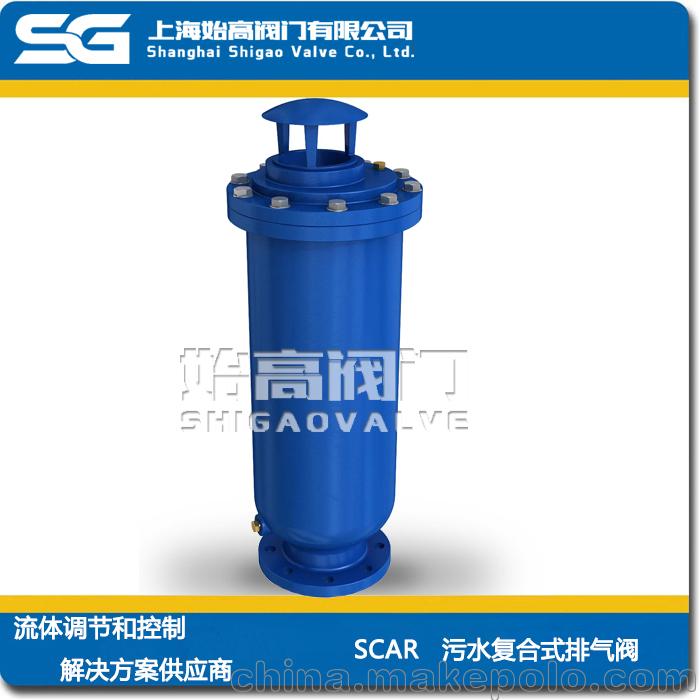

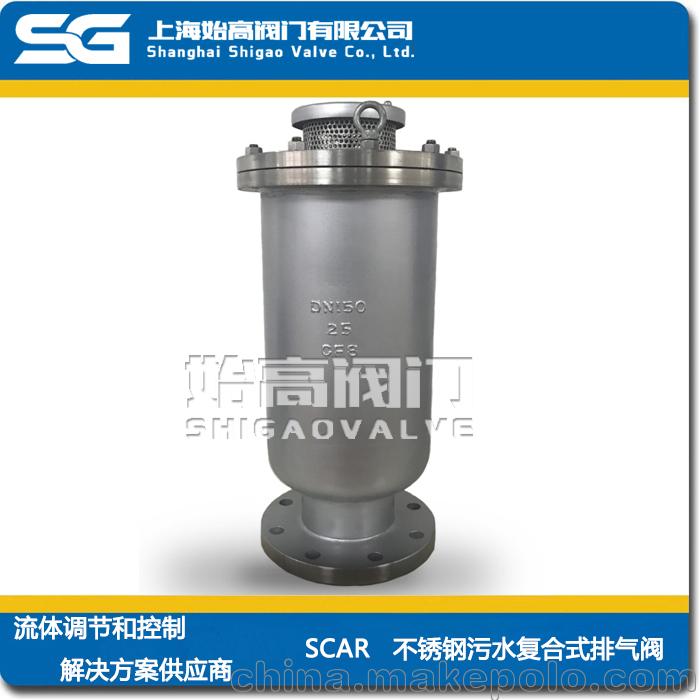

SCAR复合式污水排气阀用于污水管路上的较高点或有闭气的地方，来排除污水管道内气体来疏导管道，使管道运转正常，如不装此阀，管道会出现闭气，使污水流速受到影响，甚至会中断。如出现停电、停泵，管内随时出现负压，会引起管道振动，排、吸气泵就会迅速吸入空气，防止管道振动或破裂。

产品参数：
公称通径：DN50-DN300
公称压力：1.0MPAa-2.5MPa
适用温度：-10℃-90℃
适用介质：清水、污水
阀体材质：铸铁、碳钢、铸钢、不锈钢
网站：www.valve-sg.com

产品尺寸：

DN	D	D1	D2	H	Z-φ
50	205	125	160	495	4-18
80	270	160	195	600	4-18
100	285	180	215	760	8-18
150	340	240	280	820	8-22
200	400	295	335	950	8-22
250	465	350	390	1100	12-22

产品零部件材质：

序号	名称	材质	序号	名称	材质
1	阀体	铸铁、铸钢、不锈钢	2	杠杆A	不锈钢
3	杠杆架	不锈钢	4	阀盖	球墨铸铁、碳钢
5	限位板	不锈钢	6	排气罩	球墨铸铁、碳钢
7	活塞	不锈钢	8	械杆	不锈钢
9	浮球	不锈钢	10	缓冲垫	橡胶
11	导套	不锈钢	-	-	-

产品工作原理：
复合式污水排气阀管道内污水在运行时，该阀活瓣停在定位架下部，进行大量排气，当空气排完时，污水进入阀内推动浮球，传动瓣到关闭，停止。管内在运行时会产生少量气体，这些气体会集中到管内上部，到相当程度，阀内污水下降，气从小孔排出。如出现停电，停泵，管内水流空时随时会出现负压，浮球顺水下降，打开小孔带动大孔进行大量补气确保管道安全。
