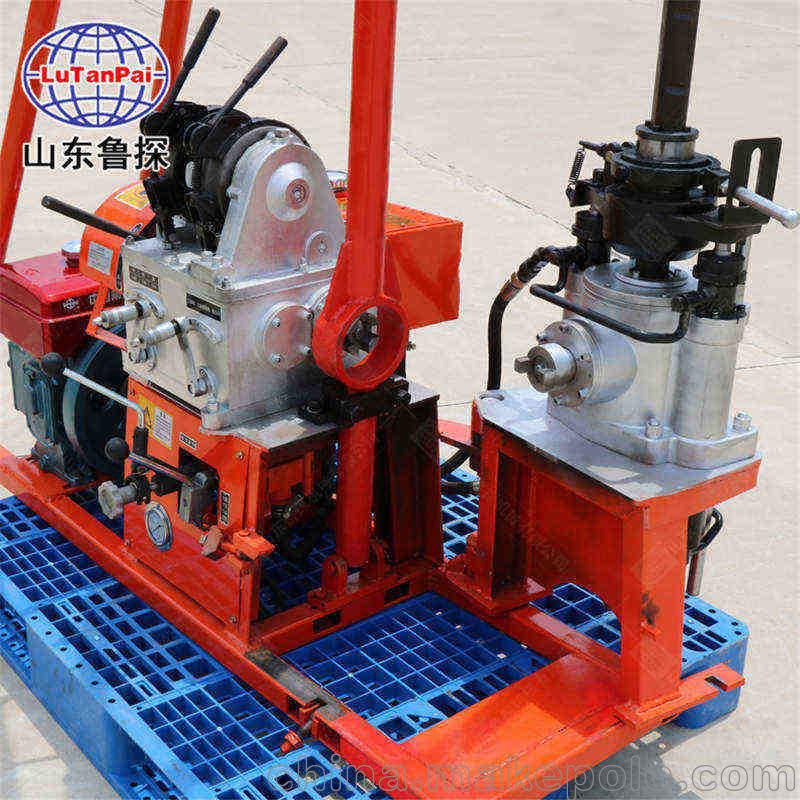

一、YQZ-30型液压轻便钻机简介
YQZ-30型液压轻便钻机是一款小型轻便油压给进的钻探机械，主要用于普查勘探、地球物理勘探、道路和建筑以及打爆孔等钻进工程，浅层石油、天然气及地下水钻探，并可用于堤坝注浆和坑道通风、排水等工程钻探。YQZ-30型液压轻便钻机额定钻孔深度30米，开孔直径允许为89mm，终孔直径为75mm。
二、YQZ-30型液压轻便钻机特点
1.具有油压自动给进机构、钻进效率高。
2.采用上球卡夹持机构，可实行不停机倒杆。
3.手柄集中、操作方便、安全可行。
4.结构紧凑，占用场地面积小。
5.钻机回转器和变速箱的外壳采用铝合金材质，减轻了机身重量。
6.分解能力强，便于搬迁，适合于丘陵地带、山区等复杂地形工作。
三、YQZ-30型液压轻便钻机参数
主机 |
钻进深度 | 30m | 钻杆直径 | 42mm |
开孔直径 | 91-110mm | 终孔直径 | 75 mm |
钻机重量 | 198kg(不含动力) | 钻机尺寸 | 1400*600*1055mm |
卷扬机 |
升降力 | 0-4kn | 卷筒直径 | 90mm |
钢丝绳直径 | 8mm | 钢丝绳容量 | 18m |
抱闸直径 | 200mm | 闸带宽度 | 35mm |
立轴 |
立轴转速 | 136/338/578r/min | 立轴行程 | 400mm |
立轴压力 | 0-8kn | 立轴起重力 | 10kn |
油泵 |
油泵型号 | YBC20/125 | 额定压力 | 12.5Mpa |
油泵流量 | 20ml/r | 额定转速 | 1500r/min |
动力 |
柴油机 | R180 | 冷却方式 | 水冷 |
额定功率 | 5.67KW | 额定转速 | 2600r/min |
四、YQZ-30型液压轻便钻机配置清单
序号 | 名称 | 规格 | 单位 | 数量 |
1 | 钻机主机（含动力） | YQZ-30 | 台 | 1 |
2 | 钻杆（含锁接） | Φ42 | 米 | 30 |
3 | 脑袋接手 | 57/57 | 个 | 2 |
4 | 脑袋 | Φ89*57 | 个 | 1 |
5 | 开孔管 | Φ89 | 根 | 1 |
6 | 合金钻头 | Φ91 | 个 | 1 |
7 | 脑袋 | Φ73 | 个 | 1 |
8 | 岩心管 | Φ73 | 根 | 1 |
9 | 金刚石钻头 | Φ75 | 个 | 1 |
10 | 水泵 | 柴油机动力 | 套 | 1 |
11 | 塔架 | 3m | 套 | 1 |
12 | 钢丝绳 | 10mm | 米 | 20 |
13 | 绳卡 | | 个 | 4 |
14 | U形环 | | 个 | 1 |
15 | 扁方主杆 | 2米/根 | 根 | 1 |
16 | 主杆变径 | | 个 | 1 |
17 | 水龙头 | | 个 | 1 |
18 | 提引器 | | 个 | 1 |
19 | 垫叉 | 57 | 把 | 1 |
20 | 扳叉 | 57 | 把 | 1 |
21 | 牙钳 | 24 | 把 | 1 |
22 | 自由钳 | 73/89 | 把 | 2 |
山东鲁探机械有限公司供应取样钻机，小型取样钻机主要型号有BXZ系列背包钻机、QZ系列轻便取样钻机、YQZ系列液压轻便钻机。
