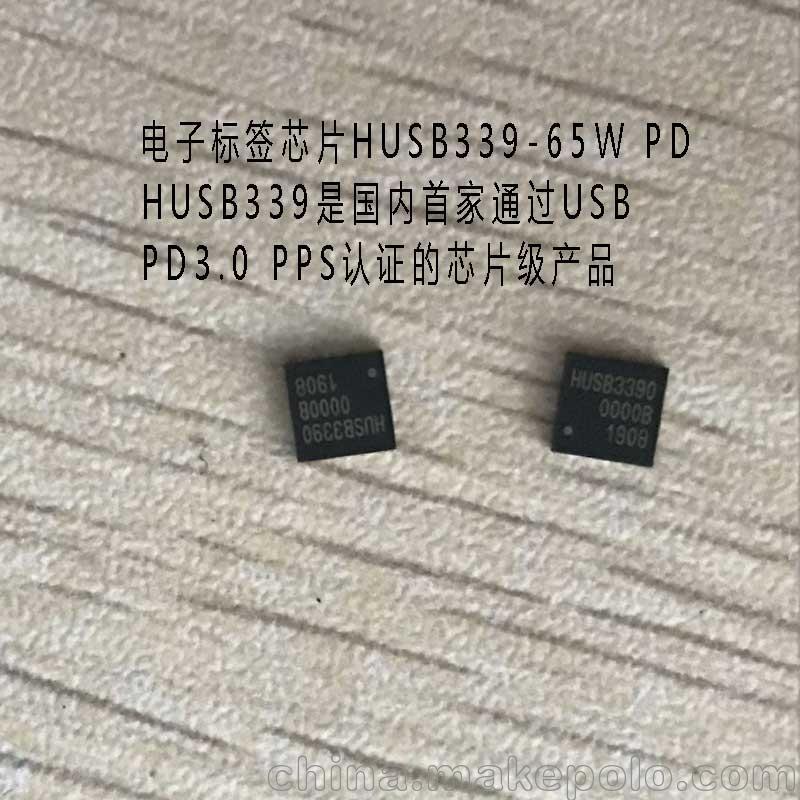

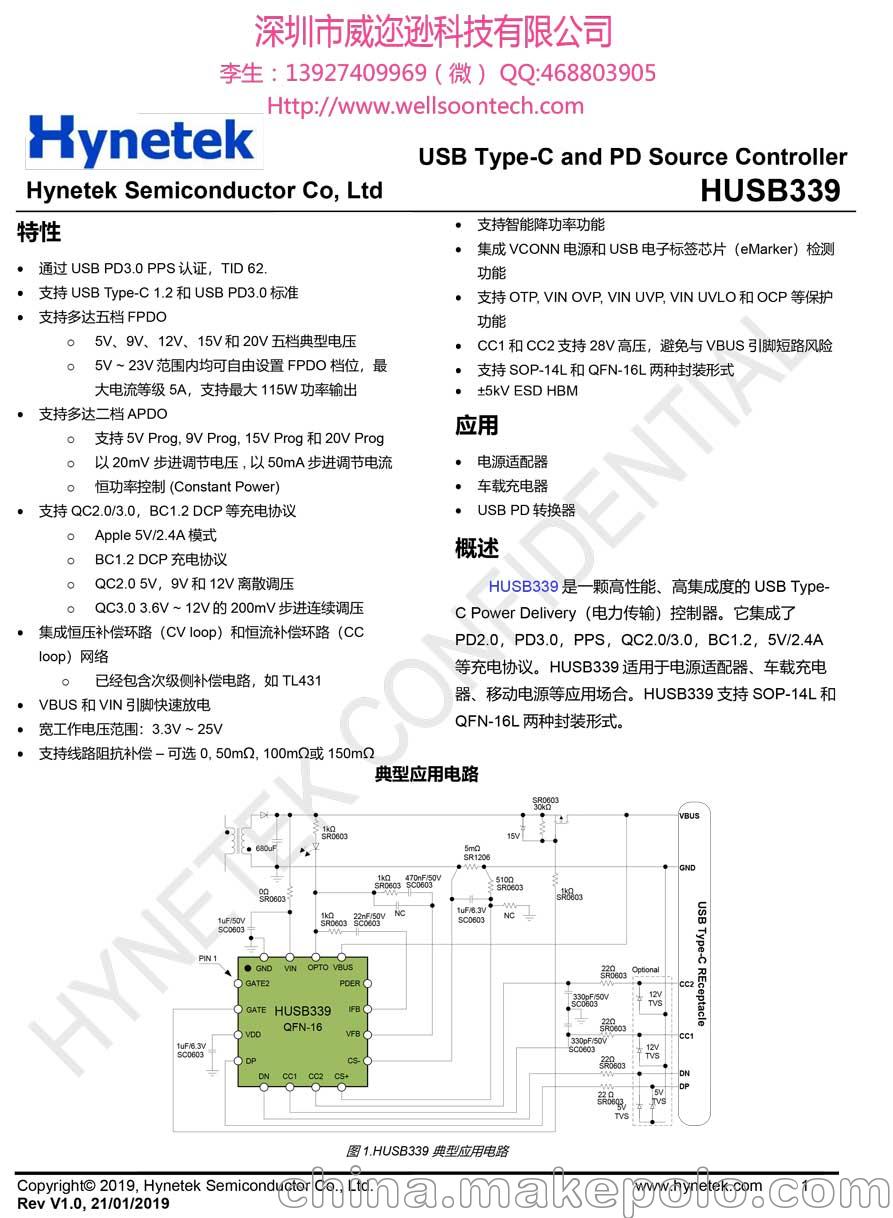

HUSB339 PD 控制芯片​

• 通过USB PD3.0 PPS认证，TID 62
• 支持多达五档FPDO
– 支持5V,9V,12V,15V,20V五档典型的FPDO
– 支持5V ~ 23V 范围内自由设置FPDO档位，电流等级5A，功率115W
• 支持多达二档APDO
– 5V Prog, 9V Prog, 15V Prog 和20V Prog，支持恒功率功能
• 支持QC3.0/2.0 Class A, 苹果5V/2.4A 和 BC1.2 DCP模式
– 支持苹果5V2.4A和BC1.2 DCP模式
– 支持QC2.0 Class A等级的 5V，9V和12V离散调压
– 支持QC3.0的 3.6V ~ 12V的200mV步进连续调压
• 集成恒压补偿电路（CV Loop）和恒流补偿电路（CC Loop）
– 已经包含次级侧补偿电路如TL431
• 自带VCONN电源和USB电子标签芯片（eMarker ）检测，支持5A 、115W大功
率输出
– 支持15W – 115W的单芯片PD协议方案
• VBUS 和VIN引脚快速放电
• 支持线路阻抗补偿 - 0，50mΩ，100mΩ和150mΩ
• 支持智能降功率功能（适用于QFN封装）

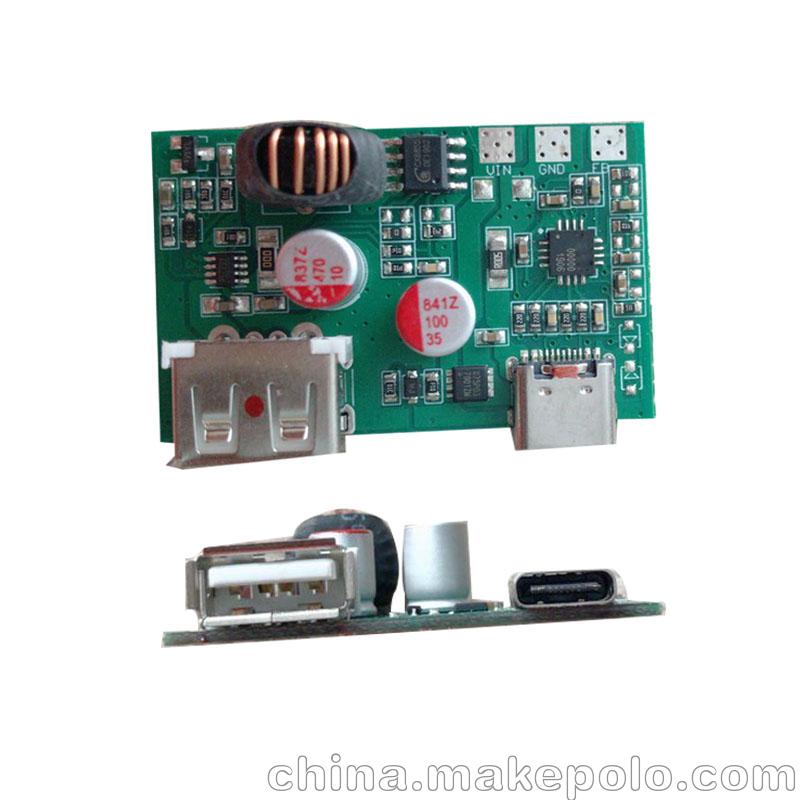

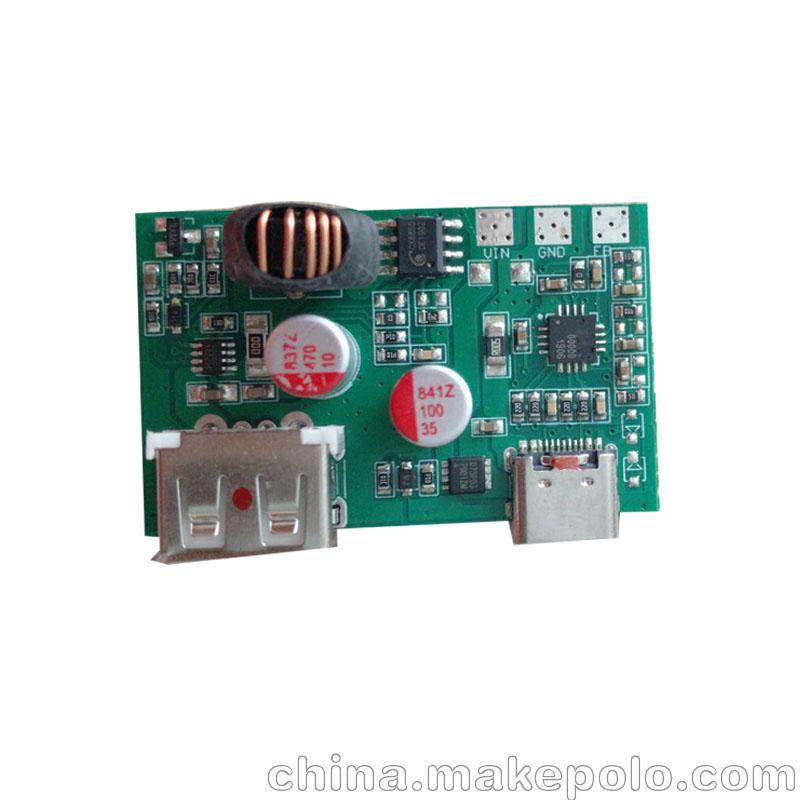

– A口插入，C口输出自动减少15W进行广播功率和供电；A口拔出自动恢复
– A口插入，C口输出自动降到5V3A进行广播功率和供电；A口拔出自动恢复
• CC引脚支持28V高压，有效保护CC脚与VBUS高压短路的风险
• 支持OTP, VIN OVP, VIN UVP, VIN UVLO和OCP等保护功能

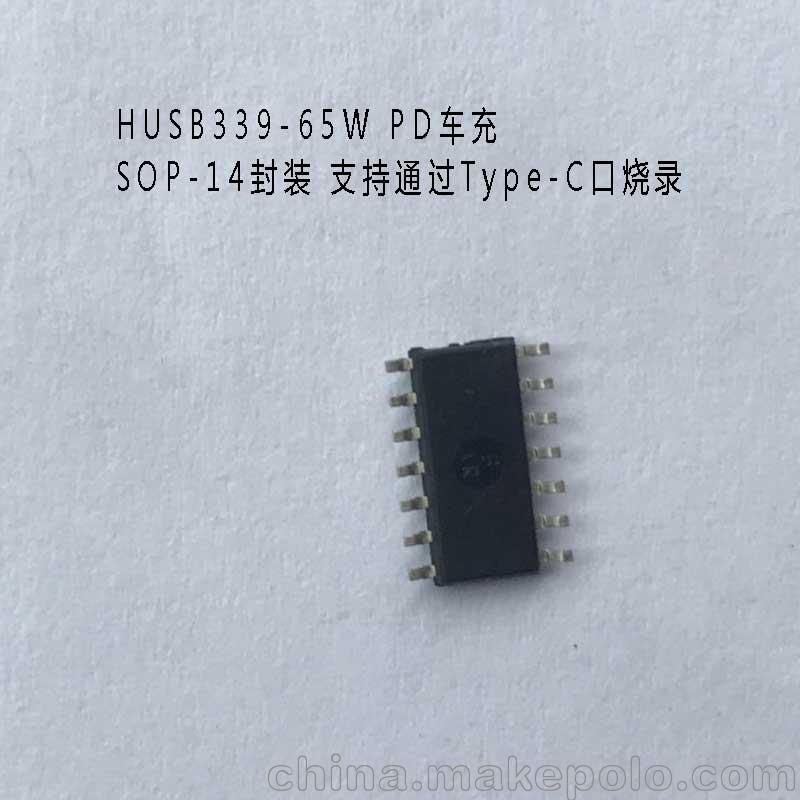

• 支持通过Type-C口烧录 Package
SOP-14, QFN-16
Hynetek Confidential Information
Status:MP

​
