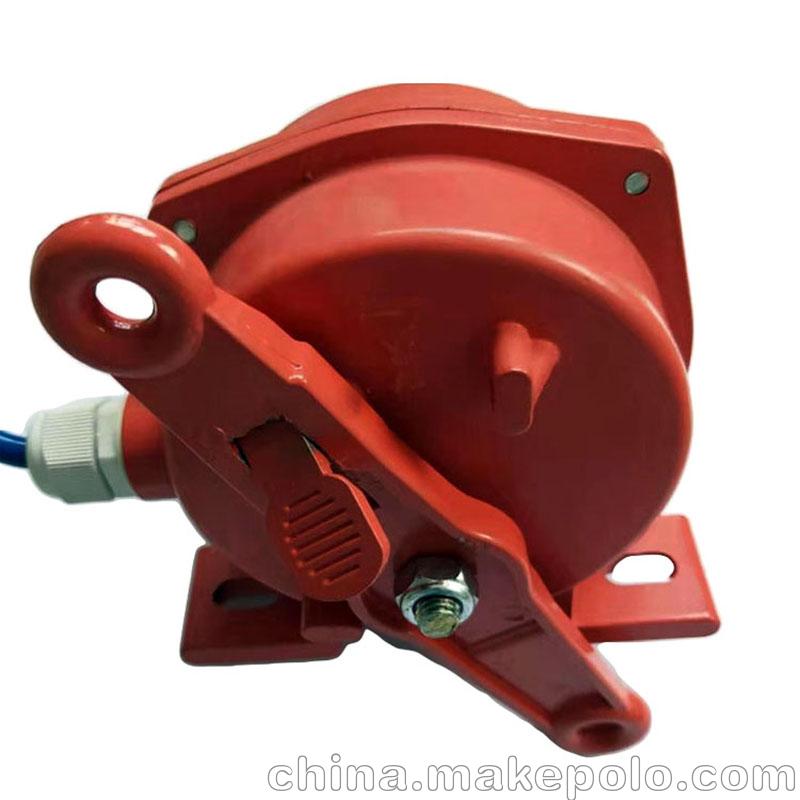

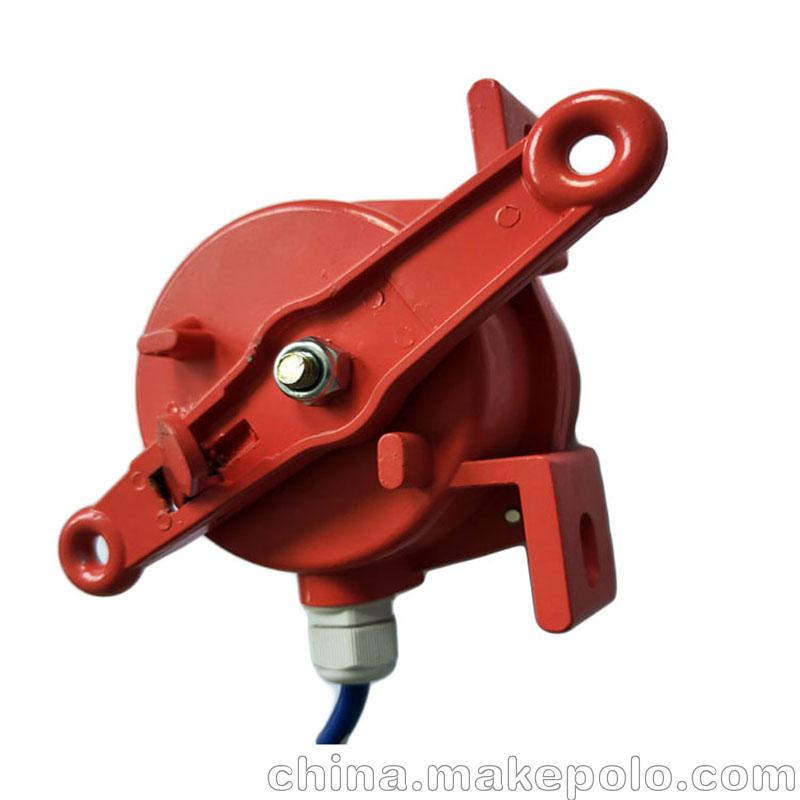

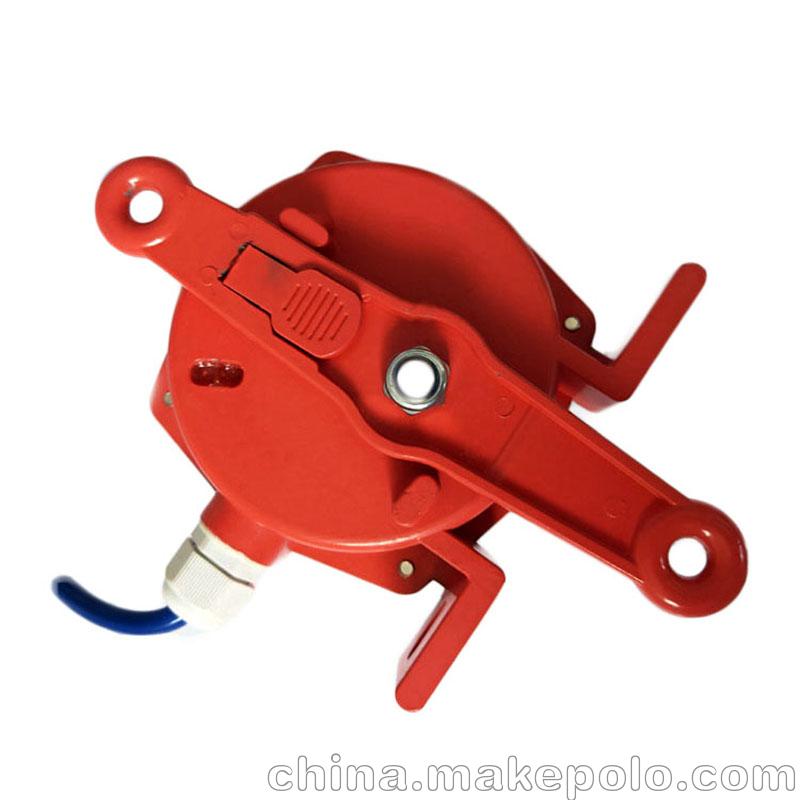

XTD-PK双微动触点拉绳使用方法

应用范围：

常规皮带输送机，包括平皮带输送机和槽形皮带输送机

地下、索道支撑皮带输送机

轮船装卸系统、堆取料输送机

技术规格：

接点容量：1个SPDT 400VAC 10A

动作角度：20°

动作张力：49±10N(5±1kgf)

环境温度：-20℃～+80℃

电缆入口：M20×1.5

XTD-PK双微动触点拉绳使用方法

产品适用范围：

动作说明：

示意图中的角度为开关倾斜动作角度

接点1，2倾斜到20°时常开

接点4，5倾斜到20°时常闭

手动复位式是控制杆杆倾斜到30°时就被固定控制杆锁定操作复位控制杆就会恢复原位置

接点动作位置根据调整凸轮可变更

XTD-PK双微动触点拉绳使用方法
