CYB13P平膜式压力变送器
一、产品简介
CYB13P平膜式压力变送器采用进口不锈钢隔离膜片的高精度力敏芯片，经激光调阻和一定的信号处理，输出工业标准的4～20mA信号。该产品主要适合对粘稠介质压力的测量。传感器平膜结构可防止粘稠液体堵塞、结垢及不卫生等情况发生。传感器连接接口为螺纹式。该变送器可广泛应用于石油、化工、煤矿、食品、轻纺等领域对气体、液体压力自动化测量与控制。
二、技术性能
量 程 范 围 | -100…0～35…1000(KPa) |
0～1、2、20…60(MPa) |
过 载 压 力 | ≤ 额定量程的1.5倍 |
测 量 介 质 | 与316L不锈钢兼容的各种粘稠介质 |
输 出 信 号 | 4～20mA 二线制 |
0～5VDC 三线制 |
供 电 电 压 | 12～36VDC (标定值为+24VDC) |
精 度 | ±0.2%F.S ±0.3%F.S ±0.5%F.S |
长 期 稳 定 性 | ≤±0.2%F.S/年 |
介 质 温 度 | －20～+85℃ |
响 应 时 间 | ≤1ms |
压 力 接 口 | M24*1.5 |
电 气 接 口 | 赫斯曼接头/防水直接出线 |
防 护 等 级 | IP65 |
三、产品特点
●316L不锈钢隔离膜片结构
●平膜设计适合多种粘稠介质
●高精度，高稳定性
●全不锈钢结构
●螺纹接口，安装方便
四、外形结构

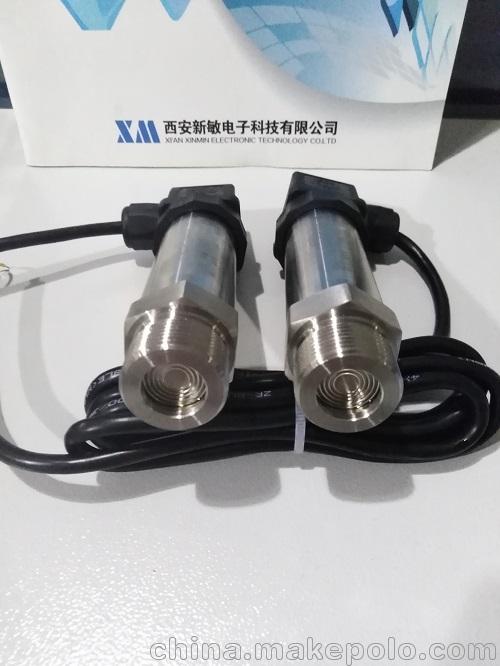

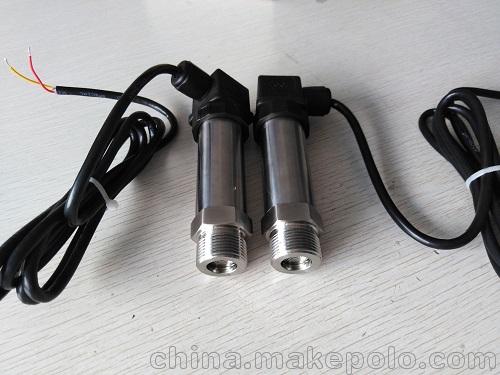

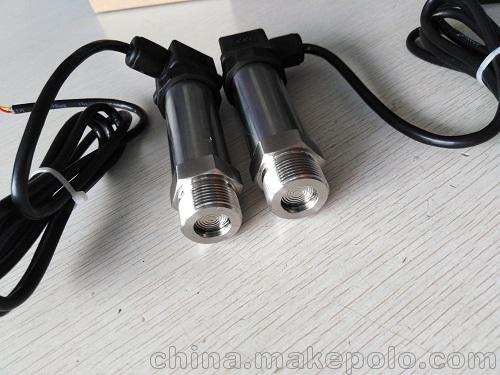

赫斯曼接头出线
五、产品选型
CYB13P | | 平膜型压力变送器 |
| G | | 表压 |
| A | | 绝压 |
| 0~X（ KPa或MPa） | | 量程 |
| J02 | | ±0.2%FS |
| J03 | | ±0.3%FS |
| J05 | | ±0.5%FS |
| C1 | | 4~20mA输出 |
| C2 | | 0~5VDC输出 |
| C0 | | 特殊 |
| M1 | | M24×1.5 外螺纹 |
| M0 | | 特殊 |
| F1 | 赫斯曼接头出线 |
| F2 | 防水直接出线 |
| F0 | 特殊 |
