fu链式输送机 刮板机链条型号对照表 Ljxy 埋式刮板机生
曲阜兴运输送机械设备有限公司
中国 济宁
产品属性
图文详情
品牌推荐
品牌
汇众机械
型号
刮板输送机
所运物料
刮板机型号
电机功率
0.75-30KWkw
承载重量
1000kg
输送能力
2m3/h-300m3/ht/h
适用领域
埋刮板输送机适用范围通用型埋刮板输送机可用于化工、冶金、矿山、机械、轻工、电力、交通、粮食、油脂和公共设施等部门输送粉尘状、小颗粒和小块状物料.
加工定制
加工定制
外形尺寸
150-600mmmm
自身重量
1000t
刮板锻造工艺和热处理工艺优化
①刮板锻造工艺和热处理工艺优化，刮板导向面全部经淬火处理；
②用10.9级高强螺栓代替现有特制菱形头螺栓及E型螺栓结构，提高连接强度，可靠性更高；
③V形锁式接链环强度比普通扁平接链环提高2 0 %，可显著降低断链事故的发生；
④破碎机锤头经优化设计，改进防松结构，提高装配精度，保证锤头不松动、不丢失；
⑤完善的试验体系和先进的刮板输送机产品试验台，确保关键零部件的可靠性。槽帮、刮板、哑铃进行破坏性试验，中部槽进行10000次推拉试验，整机出厂进行空载试验和三机配套检验。
软启动
1、一体化变频电机软启动技术应用
① 可以实现刮板输送机重载下的无冲击启动；
② 可以实现输送机的变速拖动；
③ 可以实现输送机电机的均载运行；
④ 可以监控输送机电机的运行状况；
⑤ 功率因数高， 提高工作面移动电站的有效拖动功率。
2、分离式变频软启动技术
① 结构改动小， 方便进行组合开关启动和变频器控制启动切换；
② 数据实时显示， 内部采用模块化设计， 出现故障易维护。
自诊断
①应用在线监测监控技术，实现故障检测
②实时检测电机冷却水温、绕组温度、减速器油温、冷却水流量、压力，并实现数据上传备份；
③故障率降低30%，提升井下开采工作的持续性和安全性。
易配套
1、油缸安装在采空侧的刮板输送机机尾
①保证刮板链适度张紧；
②有利于配套，有利于采煤机割透三角煤；
③有利于对油缸的保护；
④维修安全、方便。

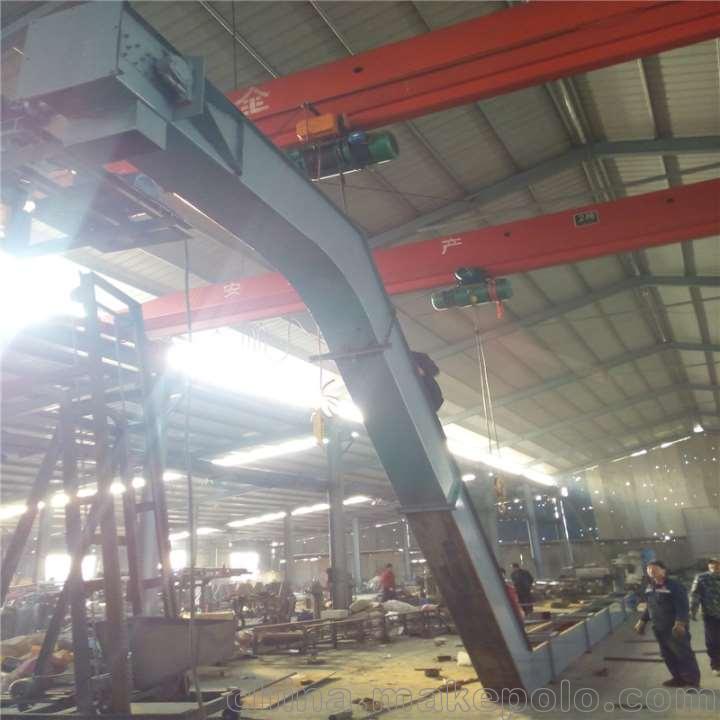

刮板输送机
1、刮板输送机的部件组成
各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。
此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。
刮板输送机分类
按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。
2、实际应用
刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°~4°的弯曲。
3、刮板输送机的分类
(1)刮板输送机开始投人运转期间，应注意检查刮板链的松紧程度，因为溜槽间的连接会因运转而缩小间距。而链子过松会出现卡链、跳链、断链和链条掉道的事故.检查方法是反转输送机，数一数松弛链环数目，如有两个以上完全松弛的链环时，则需要重新紧链。
(2)工作面要保持直线。若工作面不直，会使两条链的张力不等，将导致链条磨损不均或使底链掉道、卡住或断链。
(3)输送机的弯曲要适宜，不要出现"急弯"，应使弯曲部分不小于八节溜槽，推移时要注意前后液压千斤顶互相配合，避免出现急弯。否则会引起溜槽错口，造成断链掉链事故，要特别注意输送机停车时不能推移。
(4)输送机铺得要平。由于溜槽结构的限制，它只能适应在垂直方向3'-5'的变化，因此工作面底板如有局部凹凸应予平整.并且输送机铺设平整有利于刮板链的运转，可减小溜槽的磨损和使功率消耗减小。
(5)在进行爆破时，必须把输送机的传动部分及管路、机组电缆、开关等保护好。当输送机运送铁料、长材料时，应制定安全措施，以免造成人身事故。
(6)过渡槽机尾和中间槽的搭接处不准有过大的折曲，有折曲时应用木板垫好。
(7)特别注意联轴节振动情况，在输送机启动时检查液力联轴节振动情况，为了保护良好的散热条件，应经常清理保护盖板和液
刮板输送机优点和缺点是什么：
1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
3、机身矮，便于安装。
4、能兼作采煤机运行的轨道。
5、可反向运行，便于处理底链事故。
6、能作液压支架前段的支点。
7、结构简单，在输送长度上可任意点进料或卸料。
8、机壳密闭，可以防止输送物料时粉尘飞扬而污染环境。
9、当其尾部不设置机壳，并将刮板插入料堆时，可自行取料输送。
10、大运输量。国外先进采煤国家已经发展到小时运输能力高达1500t(80年代)3500t(90年代)的刮板输送机。
11、长运输距离。为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上。
12、大功率电动机。电动机的功率已发展到单速电机达525kW，双速电机500/250kW。
13、寿命长。由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上
缺点
1、空载功率消耗较大，为总功率的30%左右。
2、不宜长距离输送。
3、易发生掉链、跳链事故。
4、消耗钢材多。成本大。
埋刮板输送机对物料有下列要求:
(1)物料松散密度:p=0.2~2.5t/m3
(2)物料温度:一般机型适用于物料温度小于120°C;热料型输送物料的温度为100~450°C，瞬时物料温度允许达到800°C。
(3)含水率:含水率与物料的料度、粘度有关，一般应以手捏成团撒手后仍能松散为度。
①刮板锻造工艺和热处理工艺优化，刮板导向面全部经淬火处理；
②用10.9级高强螺栓代替现有特制菱形头螺栓及E型螺栓结构，提高连接强度，可靠性更高；
③V形锁式接链环强度比普通扁平接链环提高2 0 %，可显著降低断链事故的发生；
④破碎机锤头经优化设计，改进防松结构，提高装配精度，保证锤头不松动、不丢失；
⑤完善的试验体系和先进的刮板输送机产品试验台，确保关键零部件的可靠性。槽帮、刮板、哑铃进行破坏性试验，中部槽进行10000次推拉试验，整机出厂进行空载试验和三机配套检验。
软启动
1、一体化变频电机软启动技术应用
① 可以实现刮板输送机重载下的无冲击启动；
② 可以实现输送机的变速拖动；
③ 可以实现输送机电机的均载运行；
④ 可以监控输送机电机的运行状况；
⑤ 功率因数高， 提高工作面移动电站的有效拖动功率。
2、分离式变频软启动技术
① 结构改动小， 方便进行组合开关启动和变频器控制启动切换；
② 数据实时显示， 内部采用模块化设计， 出现故障易维护。
自诊断
①应用在线监测监控技术，实现故障检测
②实时检测电机冷却水温、绕组温度、减速器油温、冷却水流量、压力，并实现数据上传备份；
③故障率降低30%，提升井下开采工作的持续性和安全性。
易配套
1、油缸安装在采空侧的刮板输送机机尾
①保证刮板链适度张紧；
②有利于配套，有利于采煤机割透三角煤；
③有利于对油缸的保护；
④维修安全、方便。
刮板输送机
1、刮板输送机的部件组成
各种类型的刮板输送机的主要结构和组成的部件基本是相同的，它由机头、中间部和机尾部等三个部分组成。
此外，还有供推移输送机用的液压千斤顶装置和紧链时用的紧链器等附属部件。机头部由机头架、电动机、液力偶合器、减速器及链轮等件组成。中部由过渡槽、中部槽、链条和刮板等件组成。机尾部是供刮板链返回的装置。重型刮板输送机的机尾与机头一样，也设有动力传动装置，从安设的位置来区分叫上机头与下机头。
刮板输送机分类
按刮板输送机溜槽的布置方式和结构，可分为并列式及重叠式两种，按链条数目及布置方式，可分为单链、双边链、双中心链和三链4种。
2、实际应用
刮板输送机可用于水平运输，亦可用于倾斜运输。沿倾斜向上运输时，煤层倾角不得超过25°，向下运输时，倾角不得超过20°，当煤层倾角较大时，应安装防滑装置。可弯曲刮板输送机允许在水平和垂直方向作2°~4°的弯曲。
3、刮板输送机的分类
(1)刮板输送机开始投人运转期间，应注意检查刮板链的松紧程度，因为溜槽间的连接会因运转而缩小间距。而链子过松会出现卡链、跳链、断链和链条掉道的事故.检查方法是反转输送机，数一数松弛链环数目，如有两个以上完全松弛的链环时，则需要重新紧链。
(2)工作面要保持直线。若工作面不直，会使两条链的张力不等，将导致链条磨损不均或使底链掉道、卡住或断链。
(3)输送机的弯曲要适宜，不要出现"急弯"，应使弯曲部分不小于八节溜槽，推移时要注意前后液压千斤顶互相配合，避免出现急弯。否则会引起溜槽错口，造成断链掉链事故，要特别注意输送机停车时不能推移。
(4)输送机铺得要平。由于溜槽结构的限制，它只能适应在垂直方向3'-5'的变化，因此工作面底板如有局部凹凸应予平整.并且输送机铺设平整有利于刮板链的运转，可减小溜槽的磨损和使功率消耗减小。
(5)在进行爆破时，必须把输送机的传动部分及管路、机组电缆、开关等保护好。当输送机运送铁料、长材料时，应制定安全措施，以免造成人身事故。
(6)过渡槽机尾和中间槽的搭接处不准有过大的折曲，有折曲时应用木板垫好。
(7)特别注意联轴节振动情况，在输送机启动时检查液力联轴节振动情况，为了保护良好的散热条件，应经常清理保护盖板和液
刮板输送机优点和缺点是什么：
1、结构坚实。能经受住煤炭、矸石或其他物料的冲、撞、砸、压等外力作用。
2、 能适应采煤工作面底板不平、弯曲推移的需要，可以承受垂直或水平方向的弯曲。
3、机身矮，便于安装。
4、能兼作采煤机运行的轨道。
5、可反向运行，便于处理底链事故。
6、能作液压支架前段的支点。
7、结构简单，在输送长度上可任意点进料或卸料。
8、机壳密闭，可以防止输送物料时粉尘飞扬而污染环境。
9、当其尾部不设置机壳，并将刮板插入料堆时，可自行取料输送。
10、大运输量。国外先进采煤国家已经发展到小时运输能力高达1500t(80年代)3500t(90年代)的刮板输送机。
11、长运输距离。为了减少采区阶段煤柱的损失量，加大工作面的长度，刮板输送机的长度已经达到335米以上。
12、大功率电动机。电动机的功率已发展到单速电机达525kW，双速电机500/250kW。
13、寿命长。由于使用大直径圆环链，增加了刮板链的强度，延长了刮板输送机的寿命，整机过煤量高达600万吨以上
缺点
1、空载功率消耗较大，为总功率的30%左右。
2、不宜长距离输送。
3、易发生掉链、跳链事故。
4、消耗钢材多。成本大。
埋刮板输送机对物料有下列要求:
(1)物料松散密度:p=0.2~2.5t/m3
(2)物料温度:一般机型适用于物料温度小于120°C;热料型输送物料的温度为100~450°C，瞬时物料温度允许达到800°C。
(3)含水率:含水率与物料的料度、粘度有关，一般应以手捏成团撒手后仍能松散为度。
