小流量高压添加剂注入计量泵 微通道反应配比泵 在线配比滴加混合精密计量泵－广州埃萌

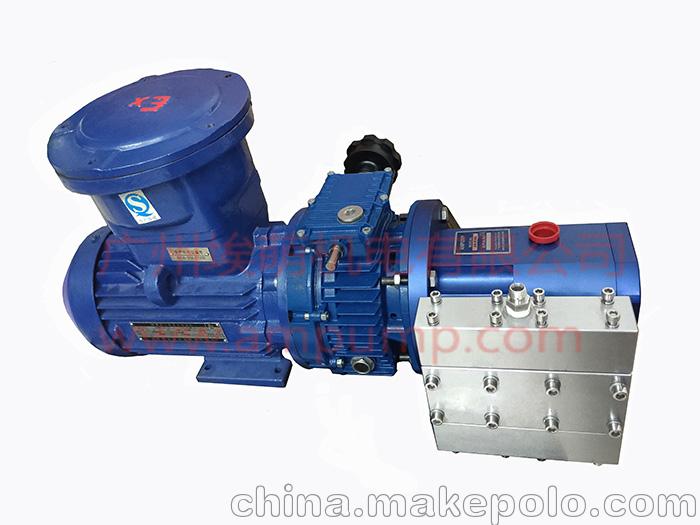

     广州埃萌自主研发的M系列小流量高压精密计量泵，无脉动连续在线配比计量泵，主打的是0.1升-8升/分钟流量，平稳流量可调范围宽幅的卖点，是经过我司研发团队多次克服技术难关，优化组合，从而设计生产定型的一系列特种行业计量泵,在多年对众多企业客户的使用特殊行业要求泵种大量数据回馈和反复试验优化下,经过几百次的优化组合修正,才有埃萌M系列精密计量泵的设计生产定型。

     广州埃萌自主研发的M系列小流量高压精密计量泵,具有耐压高、流量范围宽、耐酸碱（pH0-14）、耐100%有机溶剂等特点。可实现等度、二元、四元梯度和微量分析组合模式，适用于实验室科研及特种化工行业中小试及中试的痕量分析和中小规模量产中使用。

综合性能卖点：


1.流量连续，流量连续的计量泵，出口流量稳定无脉动，流量：0.1-8l/min
2.高精度，超大范围调节流量,计量jing度可达±0.5%
3.高压力（1-170kgf/cm2），适合高压小流量无脉动输出，金属泵头压力可达 70bar/170bar
4.无气堵、无泄漏，泵腔无旋转密封，无磨损、无内漏、无外漏,易操作易维护 机械传动部长期无故障运转，膜片易于更换和维护。
5.耐颗粒，可以输送含颗粒介质，颗粒大小 500 微米以下。
6.适用广，适用高低粘度介质，0.2-3000cps 都可满足。
7.适用于输送含杂质浆液，含固量可达 50%。

油室与泵室被膜片隔开，驱动装置与浆液无接触，可以长期高效稳定运转
流量压力测试，可用于下游测压及憋压清堵
多种材质，泵头及组件可选不同材质组合，解决各类流体输送
多种配置，多种流量计、安全阀等配套优化模式
接口选择，接口位置和方式多种选择
可选双泵单驱，机械调节在线配比

埃萌M系列多柱塞隔膜泵运作原理:

      由联动在泵轴上的凸轮轴 ,3个凸轮随着轴转动，按360度相角分离3等分，以120度相角交替推动三个柱塞 ,柱塞再轮流推动三个隔膜 ,隔膜向液体施加压力做功，类似于发动机气阀用途的,进出口单向阀片阀座起到单向阀的作用，三进三出分别开启-闭合，使液体达到进入、做功、排出的三个步骤，以形成液体的高压力吞吐。

泵体分为两部分：

1.润滑机油油室。
2.高压输送液体泵室。两部分由膜片分开，而膜片是连接于油室内的柱塞筒组件。

   当主轴承转动，凸轮轴通过联运机构推动柱塞，柱塞筒内油压同时增加。此时膜片便被牵动产生吸入及推送液体的效果。

     液体会先由泵盖进口道通过单向阀进入泵室，再由膜片推往出口的单向阀从泵盖出口流出。

    因机械运转部分，被橡胶隔膜封闭，浸泡在润滑油当中(类似汽车发动机),与物料接触的只有膜片和外部流道部分。
     物料和柱塞轴承缸筒等机械部分完全不接触，所以适合高压移送含固体颗粒的液体,可输送固体颗粒含量达50%的液体。

     多柱塞液压隔膜计量泵，是一种由电机驱动，多柱塞隔膜组件、具有液压平衡的高压连续精密计量泵。

      多组隔膜错开一定的相位角平均分布，当它们同时工作时,几条流量曲线峰谷相填，从而组合成一股非常恒定的流量。
     多组柱塞隔膜流量输出合并，峰谷相填形成稳定低脉动甚至接近无脉动的连续流量特性，有利于流程反应的平稳进行，特别是避免了自动化流程的 PID 调节震荡与反应滞后等问题，也优于反应较剧烈的有机催化剂反应的正常进行。

      经广州埃萌公司自主研发中多次优化组合开发出来的计量泵组，可以采用变频电子调节方式或PLC触控屏方式精密调节流量，符合并超过 API675 计量标准。

不同压力下的无应力状态

     广州埃萌自主研发的M系列多柱塞隔膜泵通过优化设计，其结构紧凑简洁。

   每个膈膜将液压单元分离（采用三列单元或五列单元排列），这些单元被逐个加压，膈膜每边的液体压力自动平衡，因此膈膜在所有压力下处于无应力状态下。
    埃萌M系列多柱塞隔膜泵设计的核心理念是在高速、高频率、小流量下运转。不仅降低脉冲，而且通过调整泵速可以轻松准确地调整输出量。在较大范围内可控，其转速比可达15：1。

对于埃萌M系列多柱塞隔膜泵计量和加料泵的一项发展因素是其规模小，价格低，高效变频驱动。

    埃萌M系列多柱塞隔膜泵很好地利用了这些优势。泵速和输出流量成线性关系。压力下只有微小变化。如果计量系统发生改变，泵可以立即发生反应。流量可以便捷的进行一次和二次调整。

　高压无脉动隔膜式柱塞精密计量泵是一种电机驱动、液压平衡、低脉动、无泄漏的多隔膜泵。常用于无脉动精密计量、流程输送、高压应用、高黏度、含颗粒等介质输送。能有效输送顽强，高黏度及含集质等液体。无密封设计，耐用及朴实的设计使隔膜式高压泵成为处理顽强的流体，带磨触微粒的流体，和测量应用的良好选择。 适用于输送含杂质浆液含固量可达 50% 减少维护费用，提供流体输送的挑战一个有效的解决方案。

高压无脉动多柱塞隔膜计量泵的技术特征：


1.高压力正输出达17Mpa。
2.无机械密封部件，免去泄漏及密封件磨损问题。
3.可缺水情况下运行，并不磨损。
4.易于维护、组件简单、维修省时、省费。
5.无剪切均衡输出流量、流量跟电机转速成正比例。
6.多柱塞设计减低噪音及转动。
7.高效率、省能源，可达85%功效。
8.流量一致，不受压力改动而加减，计量泵之选。
9.流量为0.1－8 升/分钟。

超高压无脉动精密计量泵---测量应用


    埃萌M系列超高压无脉动M系列多柱塞隔膜计量泵是一种非传统型泵，正逐渐成为化学工业中的加料装置。小巧的尺寸、较低的价格较之API 675计量泵的主要优点。

    并不是每一种被用来加料的泵都要求严格的规格，这些规格常被看作是加料泵的主要类型：液压膈膜泵的制造符合API 675标准。然而，尽管其费用昂贵，但是考虑流量/压力性能常常选用该类泵，它们可以与不同的介质兼容，其精确度不受其它可替代泵中常伴随的密封磨损以及内部泄漏等问题的影响。


    实际上，过程工程师在加料装置中使用各样的高压计量泵。然而选择泵的保守方法意味着他们的想法是选择传统类型的泵。尽管旋转叶泵、蠕动泵、活塞及齿轮泵、单/多层离心泵等类型的泵都有其局限性，但仍被经常选取相似但不相同

    近些年，非传统类型泵－埃萌M系列多柱塞隔膜泵已经显示出了其相对传统类型泵的优势。埃萌M系列多柱塞隔膜泵的优势在过程工业中得到了证明，但是在计量和加料等特别应用中仍然没有得到广泛地认可。在计量和加料技术中采用埃萌M系列多柱塞隔膜泵。在埃萌M系列多柱塞隔膜泵研发设计方面，由液压提供传动的膈膜将液体吸出并将其从驱动机构中分离。

     它们可在高压与低压下运行（就埃萌M系列多柱塞隔膜泵而言，依据模型选择，其压力可达到170bar）。这两种类型都是非密封设计，因此任一类型都不会发生密封磨损。


实际应用


    埃萌M系列多柱塞隔膜泵的非常特性，对比传统测量泵更易被用户所接受。例如，一家化工厂采用两组埃萌M系列多柱塞隔膜泵组以测量30％二氧化钛浆。

    其优点如下：脉动少，空间小，费用低（原来采购费用的25％，耗能更低）。接收管线上的流动数据不断调整以控制电机速率并确保M系列多柱塞隔膜泵组以适合的速率投送二氧化钛。安装六个月后对设备进行检查，泵组没有内部磨损的痕迹。
