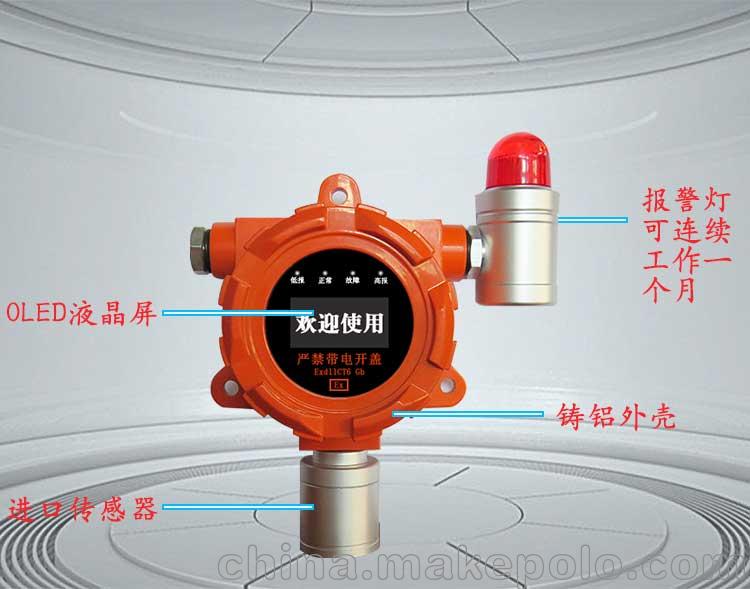

探测器为自然扩散方式监测气体浓度，采用模块化设计，主要由主板、RS485通信模块、4~20mA通信模块(通信模块二选一)、传感器模组、OLED显示板等组成，同一个主板插接不同的传感器模组实现测量不同的气体、不同的显示方式、不同的数据传输方式；从而为客户降低因大量备不同的板子而占用大量资金，传感器采用模组形式，实现客户免标定，不同传感器模组插在主板上，探测器自动适应气体参数、报警参数等，为客户降低后期维护成本。采用32位嵌入式微控器技术，操作简便，功能齐全，可靠性高，整机性能居国内领 先水平。


2 主要功能


OLED液晶显示(可以工作在-40℃)


具有多点校准功能


传感器自动识别，免标定功能


故障自诊断功能


二级可设置报警功能


密码管理功能，重要操作需密码验证，有效防止误操作


(4～20)mA信号上传功能


隔离Rs485信号上传功能，实现高可靠性传输


1路声光报 警 灯控制接口


2组继电器开关量信号输出，可配置接风机或电磁阀模式


按键、红外遥控双重人机交互方式


3 技术指标


执行标准： 防爆：GB3836.1-2010 GB3836.2-2010


消防：GB15322.1-2019


计量：JJG915-2017，JJG693-2015，JJG695-2003


报 警 点：一级、二级可设定


响应时间：可燃T90<30s 有毒T90<60s


显示方式：OLED液晶显示


故障报警提示：超高亮发光LED灯


  独立的声光报警器输出


报 警 点：一、二级报警 用户可更改设定


报警输出：2组无源开关量输出，容量AC 220V 2A


信号输出：标准4-20mA信号


RS485隔离数字ModbusRtu信号


工作环境：-40℃～+70℃；湿度＜95%RH无结露


工作电压：DC24V ±15%


防爆等级：ExdⅡCT6 Gb


防护等级：IP66


安装螺纹：M20×1.5、G1/2 **


使用电缆：3×1.5mm2或4×2.5mm2屏蔽电缆


传输距离：≤1000m
