品牌 : | 昆山良工阀门 | 型号 : | VQ347H |
材质 : | 铸钢 不锈钢 | 连接形式 : | 法兰 |
结构形式 : | 固定球球阀 | 公称通径 : | 50MM-300MM |
适用介质 : | 水.油品.蒸汽 | 压力环境 : | 1.6MPA -2.5MPA |
工作温度 : | 常温 | 标准 : | 机械部标准或定做非标 |
流动方向 : | 单向 | 驱动方式 : | 蜗轮 气动 电动 |
用途 : | 起调节作用 | | |
产品详情
Product details
产品详情

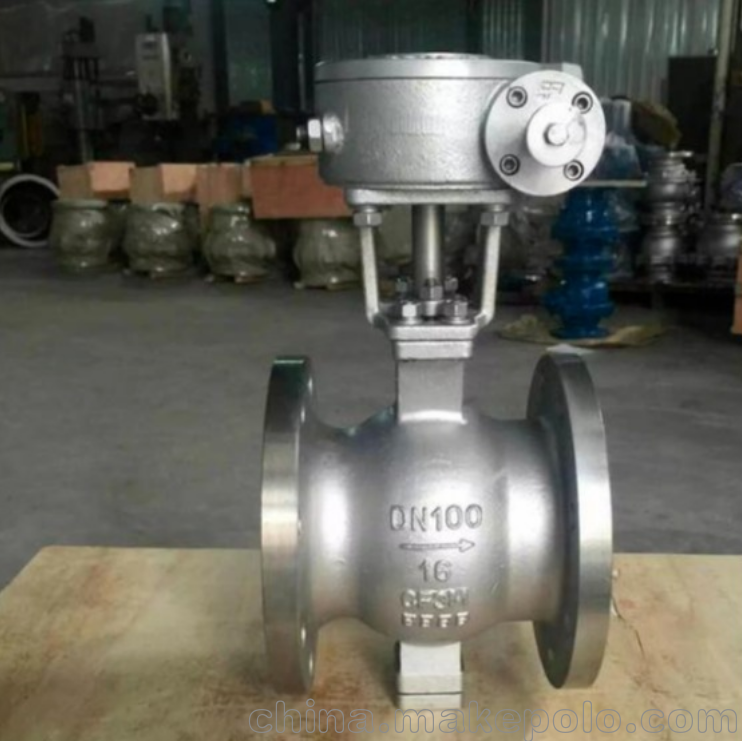

VQ347H蜗轮V型调节球阀,VQ647H气动V型调节球阀,VQ947H电动V型调节球阀
调节球阀型号：VQ347H VQ647H VQ947H | 调节球阀通径：50MM-300MM | 调节球阀使用压力：1.6MPA -2.5MPA |
调节球阀连接方式：法兰连接 | 球阀 操作操作操作方式：蜗轮 气动 电动 | 调节球阀主要功能：起调节作用 |
调节球阀使用介质：水.油品.蒸汽 | 调节球阀材质：铸钢.不锈钢 | 调节球阀标准：机械部标准或定做非标 |
硬密封调节球阀主要外形和连接尺寸
产品型号 | 公称
通径
DN | L | D | D1 | D2 | b | PN1.6MPa | H | H1 | W | WT(kg) |
Z-φd | VQ347 | VQ647 | VQ947 | VQ347 | VQ647 | VQ947 |
VQ347H-16C
VQ347Y-16P VQ647H-16C
VQ647Y-16P VQ947H-16C
VQ947Y-16P | 50 | 124 | 165 | 125 | 100 | 16 | 4-φ18 | 225 | 248 | 365 | 92 | 400 | 11 | 13 | 16 |
65 | 145 | 185 | 145 | 120 | 18 | 4-φ18 | 235 | 255 | 375 | 100 | 400 | 13 | 15 | 18 |
80 | 165 | 200 | 160 | 135 | 20 | 8-φ18 | 260 | 270 | 380 | 108 | 400 | 15 | 17 | 20 |
100 | 194 | 220 | 180 | 155 | 20 | 8-φ18 | 27 | 278 | 390 | 117 | 400 | 17 | 19 | 23 |
125 | 210 | 250 | 210 | 185 | 22 | 8-φ18 | 320 | 335 | 405 | 140 | 455 | 22 | 25 | 28 |
150 | 229 | 285 | 240 | 210 | 22 | 8-φ23 | 340 | 358 | 420 | 177 | 455 | 30 | 36 | 40 |
200 | 243 | 340 | 295 | 265 | 24 | 8-φ23 | 390 | 405 | 510 | 200 | 700 | 60 | 68 | 75 |
250 | 297 | 405 | 355 | 320 | 26 | 12-φ26 | 420 | 449 | 540 | 252 | 700 | 90 | 100 | 110 |
300 | 338 | 460 | 410 | 375 | 28 | 12-φ26 | 510 | 550 | 605 | 270 | 700 | 180 | 205 | 207 |
硬密封调节球阀主要外形和连接尺寸
产品型号 | 通径
DN | L | D | D1 | D2 | b | PN1.6MPa | H | H1 | W | WT(kg) |
Z-φd | VQ347 | VQ647 | VQ947 | VQ347 | VQ647 | VQ947 |
VQ347H-25
VQ347Y-25P VQ647H-25
VQ647Y-25P VQ947H-25
VQ947Y-25P | 50 | 124 | 165 | 125 | 100 | 20 | 4-φ18 | 225 | 248 | 365 | 92 | 400 | 11 | 13 | 16 |
65 | 145 | 185 | 145 | 120 | 22 | 8-φ18 | 235 | 255 | 375 | 100 | 400 | 13 | 15 | 18 |
80 | 165 | 200 | 160 | 135 | 22 | 8-φ18 | 260 | 270 | 380 | 108 | 400 | 15 | 17 | 20 |
100 | 194 | 230 | 190 | 160 | 24 | 8-φ23 | 27 | 278 | 390 | 117 | 400 | 18 | 22 | 25 |
125 | 210 | 270 | 220 | 188 | 26 | 8-φ26 | 320 | 335 | 405 | 140 | 455 | 23 | 26 | 32 |
150 | 229 | 300 | 250 | 218 | 28 | 8-φ23 | 340 | 358 | 420 | 177 | 455 | 40 | 56 | 60 |
200 | 243 | 360 | 310 | 278 | 30 | 8-φ23 | 390 | 405 | 510 | 200 | 700 | 62 | 70 | 79 |
250 | 297 | 425 | 370 | 332 | 32 | 12-φ26 | 420 | 449 | 540 | 252 | 700 | 93 | 105 | 120 |
300 | 338 | 485 | 430 | 390 | 36 | 12-φ26 | 510 | 550 | 605 | 270 | 700 | 190 | 220 | 225
|
