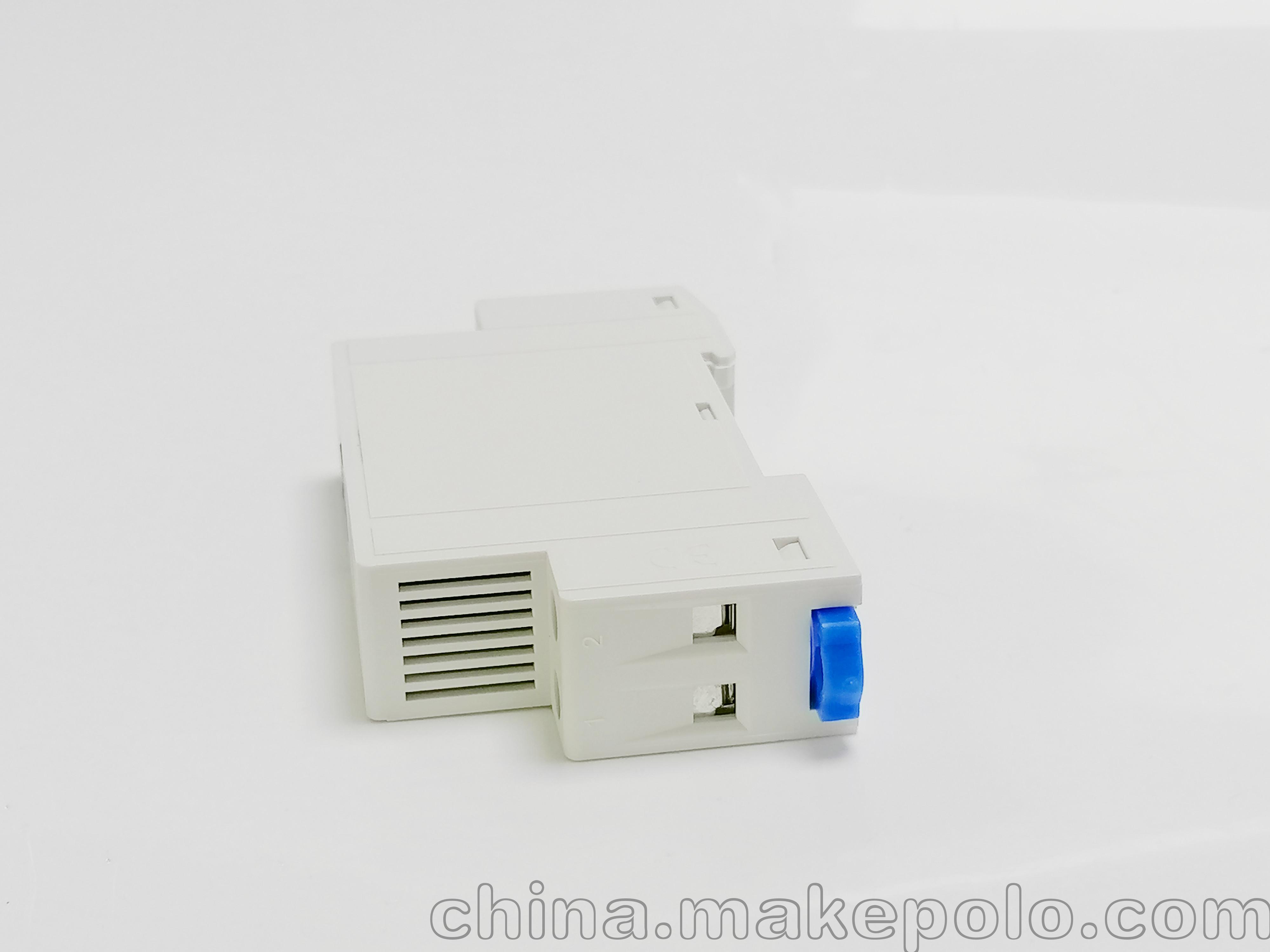

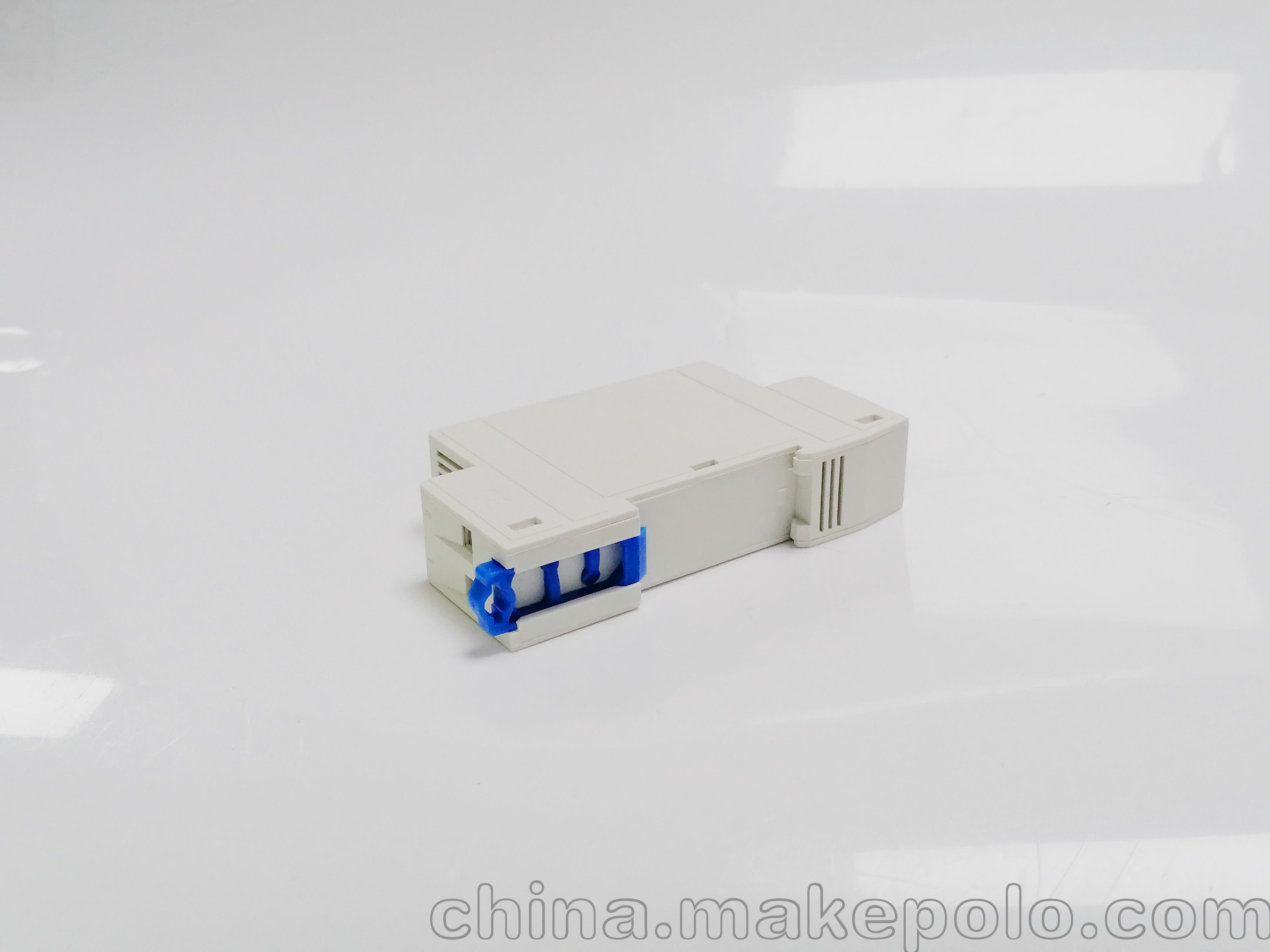

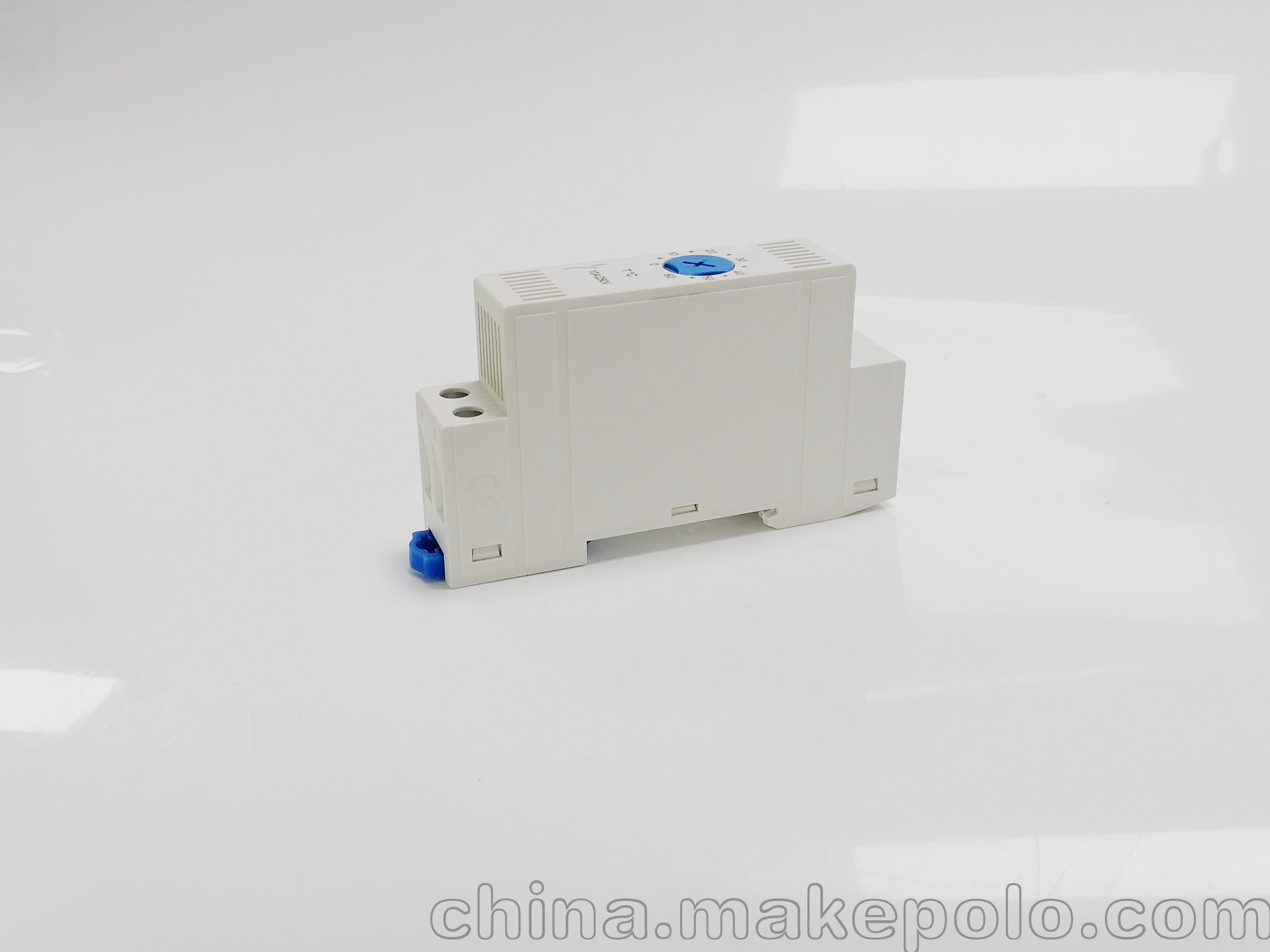

SNO 011/SNC 011新款机柜温度控制
机柜温度控制
小巧紧凑（17.5毫米）
突跳式双金属敢问接触头
设定范围广
电气寿命长
便于35毫米DIN导轨安装
控制加热器-柜内温度低于最低设定值时，闭合线为了升温；当温度超过设定值时，则断开线路。
控制风扇过滤器-柜内温度超过最高设定值时，闭合线路为了降温；当温度低于设定值时，则断开线路。
接触器规格 |
接触类型 | 常闭NC | 常开NO |
额定电流及峰值 A | 10/20 | 10/20 |
额定电压及最大切换负荷 V AC | 250/250 | 250/250 |
核定负荷AC1 VA | 2500 | 2500 |
核定负荷 AC 15(230V AC) VA | 250 | 250 |
单相电机额定功率 AC 3(230V AC) KW | 0.125 | 0.125 |
电流电容 DC 1：30/110/220V A | 1/0.3/0.15 | 1/0.3/0.15 |
最小切换负荷 Mw(V/m A) | 500(12/10) | 500(12/10) |
标准接触材料 | AgNi | AgNi |
温度设定范围 Temperature setting range |
温度设定范围（通风风扇） ℃ | ___ | -20…+40 0…+60 |
切换温差 K | ___ | 7±4 |
温度设定范围（加热器） ℃ | -20…+40 0…+60 | ___ |
切换温差 K | 7±4 | ___ |
技术参数 |
电气使用期限 AC1 cycles | 100·10³ | 100·10³ |
环境温度范围 ℃ | -45…+80 | -45…+80 |
保护等级 | IP20 | IP20 |
尺寸 | 84*17.5*88.8mm |
订购说明
例如：SNC/SNO 系列，风扇温控器，假设机柜温度超过设定值（≤60度），接触器出发通风风扇运行。
技术参数
绝缘 |
绝缘体强度在线路断开情况下 V AC | 500 |
其他数据 |
|
螺丝钮 Nm | 0.5 | 0.5 |
最大导线尺寸 | 刚性线 | 刚绞线 |
mm² | 1×1.25 | 1×1.5 |
AWG | 1×12 | 1×16 |

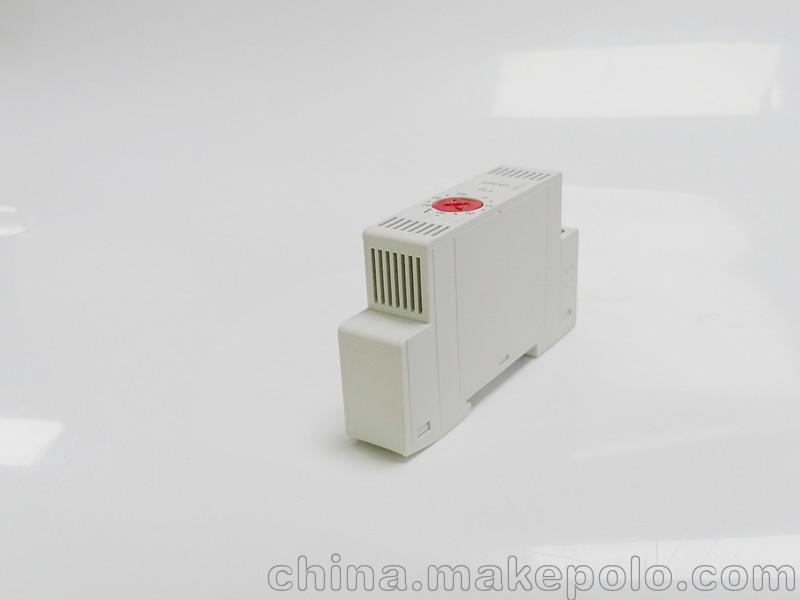

型号 | SNO 011 | 常闭型用于加热器 |

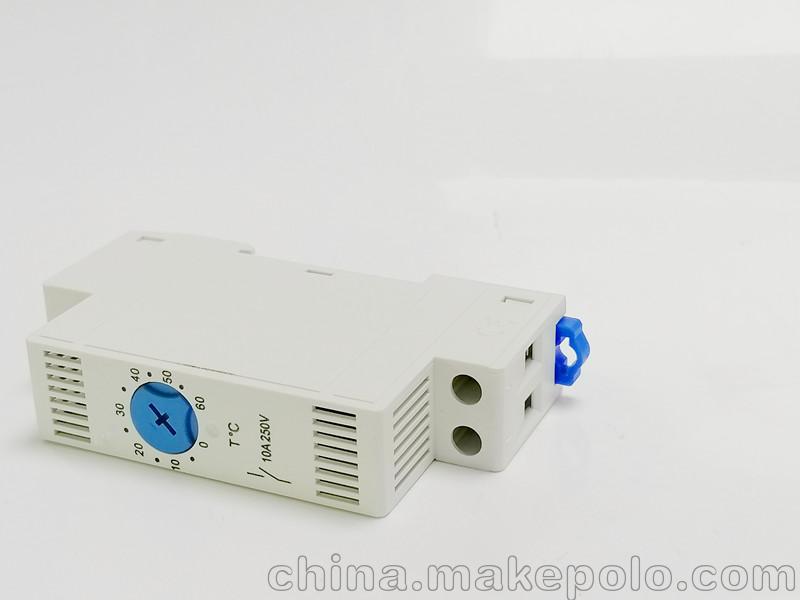

SNC 011 | 常开型用于风扇 |
