一般螺杆50D

1. 进口铝型材品质，刚性高于同行

2. 传动件均为进口大品牌，精度寿命保证

3. 全系列动态试车，每台均有独立二维码，品质看得见

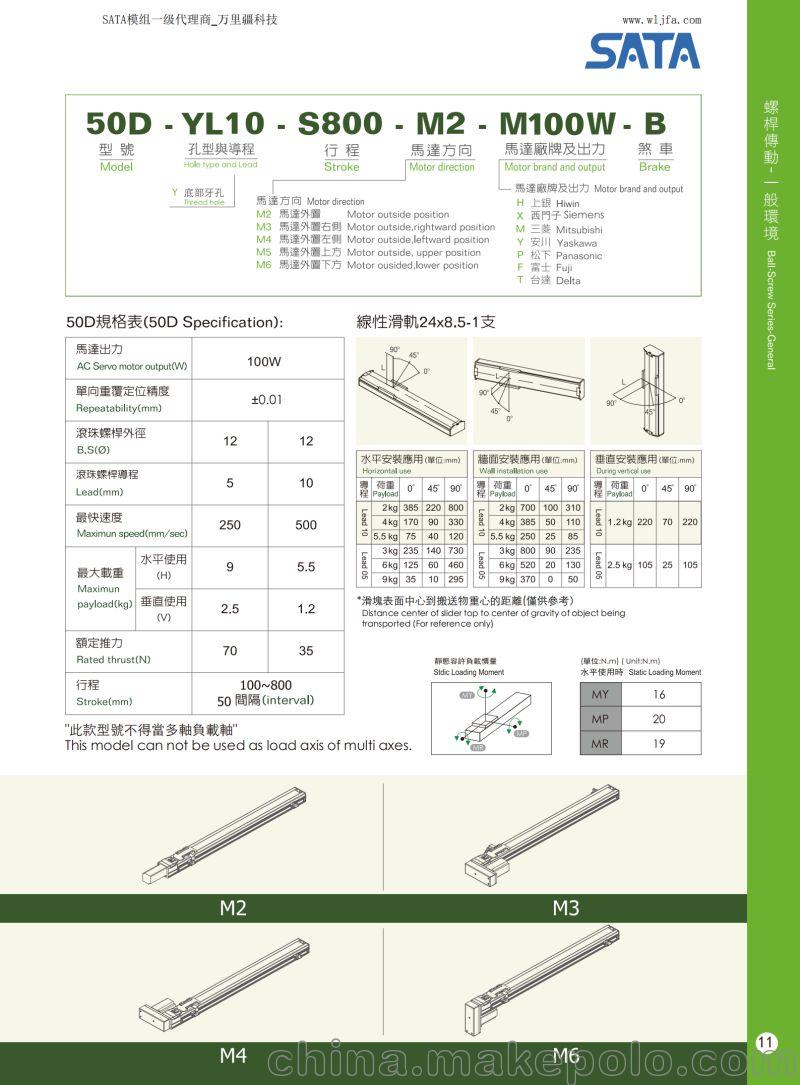

一般螺杆50D规格表

马达出力：100W

单向重复定位精度：±0.01mm

滚珠丝杆外径：12/12mm

滚珠丝杆导程：5/10mm

速度：250/500mm/s

水平使用：9/5.5kg

垂直使用：2.5/1.2kg

额定推力：70/35N

行程：100-800mm

SATA线性模组滚珠螺杆带动系列产品特性：

1、标准品采用全球前三大品牌上银之传动原件；
2、滚珠轴承皆采用日本进口之轴承；
3、螺杆传动系列固定端全数采用滚珠螺杆专用之固定座；
4、可配合客户做客制化机型，满足客户需求；

SATA线性模组使用说明：
1、滑台出货前，在动态及静态方面均采取严格品质管制，确保客户使用上的精度及顺畅；
2、客户于滑台正常使用二个月后，进行第一次保养，以后采每月保养一次，确保滑台之顺畅；
3、保养所使用润滑油规格；
滚珠螺杆保养油为一般市售润滑油，粘度建议为30-40cst的润滑油。
线直线导轨保养油为一般市售润滑油，粘度建议为30-150cst的润滑油。
无尘系列保养油为无尘专用润滑油。
4、每月保养时可同时检查Sensor的检知光电区是否有异物或灰尘，如果有，可以用干式无尘布擦拭。

SATA线性模组简易维修

异常原因 排除方法

1、电源投入时产生异音

（a）调整伺服驱动器内参数“机械共振抑制”数值

（b）调整伺服驱动器内参数“自动调谐”数值

2、马达运转时产生异音

（a）调整伺服驱动器内参数“机械共振抑制”数值

（b）调整伺服驱动器内参数“自动调谐”数值

（c）检查马达刹车是否释放

（d）检查机构是否因搬运碰撞产生变形

3、马达运转时滑台不顺畅

（a）检查马达刹车是否释放

（b）将马达与伺服定位滑台分离，用手推移动座，判断问题点原因

（c）检查联轴器固定螺丝是否松动

（d）检查伺服滑台移动区是否有异物掉落

4、伺服定位滑台行走距离与实际距离不一样

（a）检查输入行走数值是否正确

（b）检查导程输入数值是否正确

5、马达运转ON，滑台没有移动

（a）检查马达刹车是否释放

（b）检查联轴器固定螺丝是否松动

（c）将马达与伺服定位滑台分离，判断问题点原因
