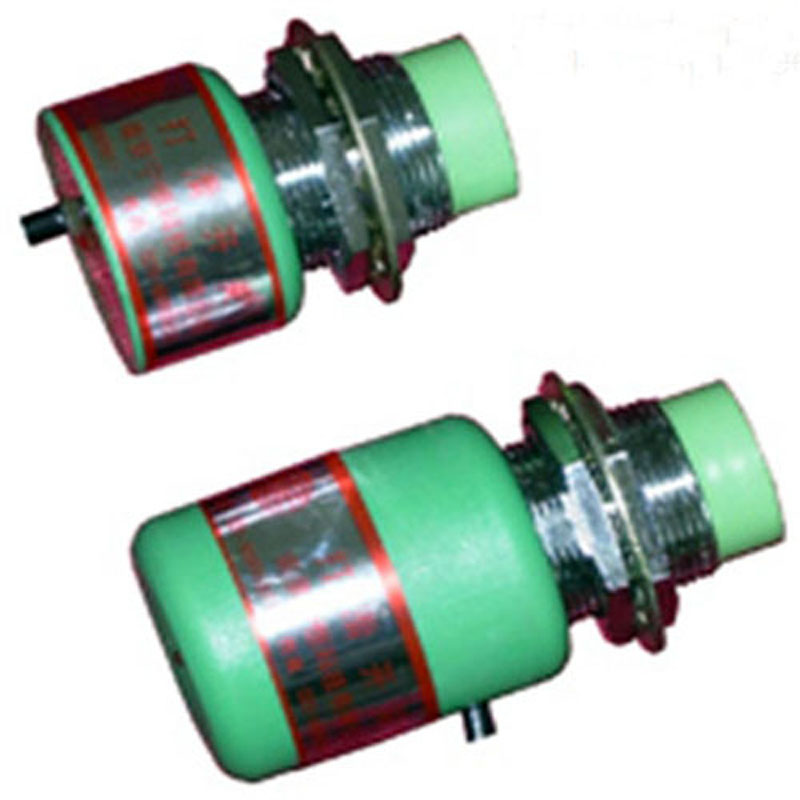

TDS-AM电机超速开关380V动作转速1711r/min
产品说明:
超速开关，也称作离心开关。
一般用于直流电动机的超速保护。
因为直流电动机的转速与磁场成反比，一旦磁场小于*低允许值。电机的速度将超过*大允许值。因此，在直流电动机的轴头装超速开关，超速开关是靠内部的离心机构，使其接点动作。
老式超速开关结构相对比较简单，超速开关随着电机一起转动，当电机转速达到超速开关动作值时，螺栓帽在自身离心力的作用下，通过压缩弹簧径向运动撞击其弧形弹性触点，从而使超速开关断开连接，此开关需手动复位开关。
随着时代的发展，新式超速开关一般配备自动复位开关。超速开关随电机一起转动，当电机转速达到超速开关动作值时，弹珠在自身离心力作用下作径向运动，挤压锥盘。锥盘在弹珠的压力下向轴向运动，锥盘轴向移动一定距离后，使得锥盘的顶锥和双向开关的控制触点接触，从而使超速开关动作，常开触点变成常闭触点，常闭触点变成常开触点。
TDS-AM电机超速开关380V动作转速1711r/min基本技术参数:
1额定绝缘电压：300V；
2额定电源电压：AC220V；
3约定发热电流Ith:10A；额定控制容量：240VA；
4开关动作速度整定范围：0.1r/m～9.9r/m或1r/m～99r/m；
5速度整定值误差＜1%，超速时开关动作响应角度＜35°，每圈脉冲数：32；
6正常使用条件：周围空气温度上限不超过+55℃、下限不超过-15℃，安装地点海拔不超过2000m。
超速开关组成:

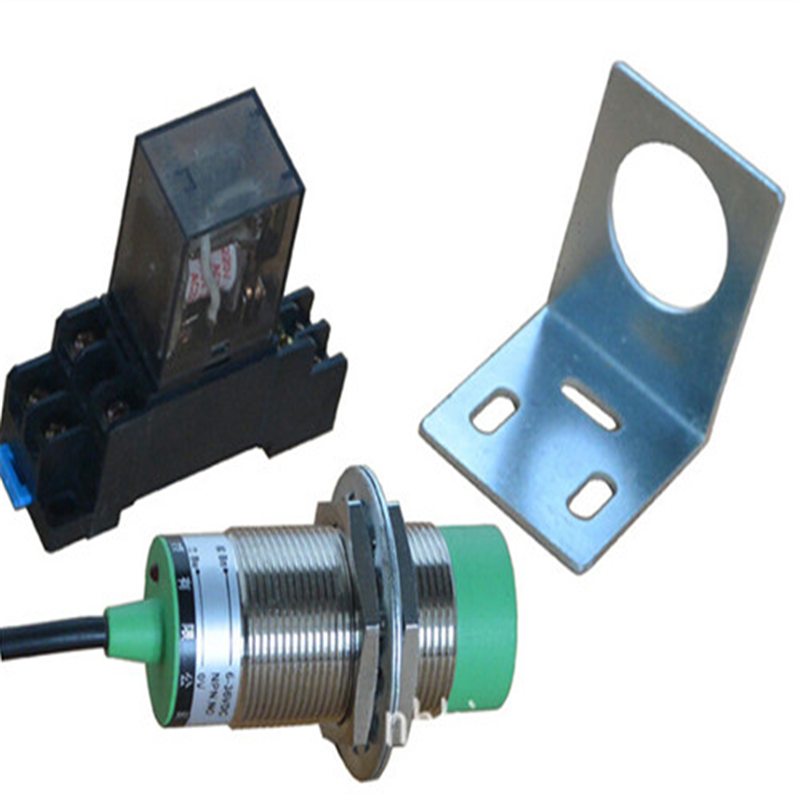

超速开关由磁盘、传感器及继电器三部分组成。
安装调试:
安装使用时，应将传感器的中心位置对准磁盘的黄色圆带，且距离应不大于6mm，见图1所示。接线时，请按超速开关铭牌上接线图所示的各个接点位置正确接线。
附件
a)调整设定开关动转速用螺丝刀一把；
b)传感器安装支架一件；
c)安装螺钉一套。
TDS-AM电机超速开关380V动作转速1711r/min
订货须知:
订货时应指明与超速开关联轴的旋转设备的超速范围是在0.1r/m～9.9r/m或在1～99r/m内。如：超速开关与起重机吊钩钢缆卷筒联轴，其卷筒转速不得高于7.5r/m，则超速开关应选用：GLY-0.1/9.9。超速开关的数据可通过继电器上的拨码开关用螺丝刀进行整定，“×1转”的拨码开关整定至数字“7”上、“×0.1转”的拨码开关整定至数字“5”上即可。如果旋转设备转速不得高于17.7r/m,则超速开关应选用：GLY1-1/99，超速开关的数据可通过继电器上的拨码开关用用螺丝刀进行整定，“×10转”的拨码开关整定至数字“1”上、“×1转”的拨码开关整定至数字“8”上即可(小数位应4舍5入，也可根据设备的实际要求将数据整定在17r/m的整数值上)。
