供应厂家直销 D450-60*7卧式多级离心泵高扬程大流量

1台起批

￥8900

中国长沙

产品属性

图文详情

品牌推荐

品牌

中大水泵

型号

D450-60*7

作用原理

自吸式泵

输送介质

清水泵

用途

普通用途泵

驱动方式

电动泵

介质温度类型

常温泵

材质

普通铸铁

最大出口压力类型

高压泵32MPa≤Pd＜100MPaMPa

最大出口压力数值

0.6MPa

额定流量Q

D450-60*7m3/h

额定扬程H

420m

叶片式泵叶轮级数

多级泵

叶片式泵吸入方式

单吸泵

叶片式泵叶轮形式

敞开式叶轮

叶片式泵壳体型式

节段式

叶片式泵泵轴位置

卧式泵

额定转速n

1480r/min

汽蚀余量NPSH

5.2m

吸入口直径Ds

250mm

排出口直径Dd

250mm

外形尺寸

根据客户要求mm

流量

扬程

产品概述：
D(DF DY MD)系列泵列卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居技术。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
可输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其它液体。也可通过改变泵的材质（或泵过流部分的材质）密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。
卧式多级离心泵按其使用范围主要分为以下几个类型：
D型：供输送不含固体颗粒、温度低于80C°的清水或物理化学性质类似于清水的液体。适合于矿山工厂和城市给排水工程用。
DF型：供输送不含固体颗粒、温度为-20C°-150C°的腐蚀性的液体，泵进口允许压力小于0.6MPa.用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式。
DY型：用于输送不含固体颗粒、温度为-20C°-150C°、粘度小于120厘沲的油类和石油产品。
MD型:用于输送固体颗粒含量≤15%，颗粒度≤0.5mm,温度≤80C°的中性矿井水及类似的其它介质。
ZPD型：属于无平衡系统自平衡型，由D/DF/DY/MD改造而成。

型号说明：
例：D(DF/DY/MD)46-30*4
D-多级离心清水泵
DF-多级耐腐蚀离心泵
DY-多级离心油泵
MD-多级耐磨离心泵
46-设计点流量为46m3/h
30-设计点单级扬程为30m
4-级数为4级

例：100（DF/DY/MD）16x3
100-泵吸入口直径为100mm
D-多级离心清水泵
DF-多级耐腐蚀离心泵
DY-多级离心油泵
MD-多级耐磨离心泵
16-泵设计点单级扬程为16m
3-级数为3级

性能范围：
流量：Q=3.75-840m3/h
扬程：H=19-680m
D DF DY MD型泵具有相同性能参数和安装尺寸。

结构特点：

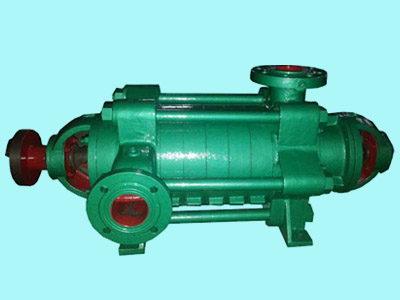

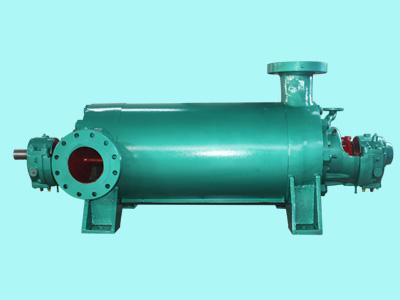

D DF DY MD 型泵系卧式、单吸、分段式多级离心泵，吸入口为水平方向，吐出口垂直向上。泵的进水段、中段、出水段、轴承体等泵壳部分通过拉紧螺栓联成一体。并根据泵的扬程选择泵的级数。（可根据用户需求变换水泵进出口方向。）
该系列泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件等组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向移动，不采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。
泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。
轴的密封形式有机械密封和填料密封两种。D MD型泵大多采用填料密封时，DF DY型泵一般采用机械密封。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、冷水或水润滑作用。在轴封处装有可换的轴套，以保护泵轴。

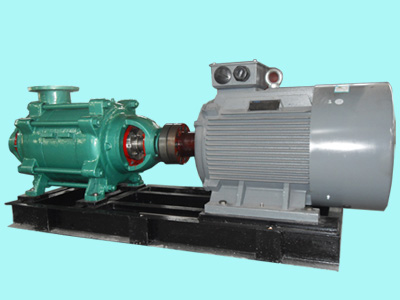

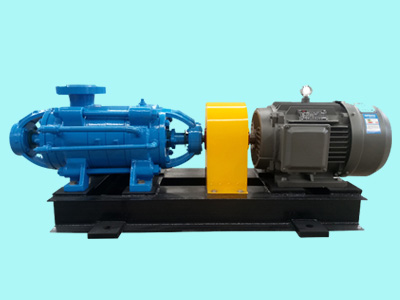

该系列泵通过弹性联轴器由原动机直接驱动。从原动机方向看，泵为顺时针方向旋转。
