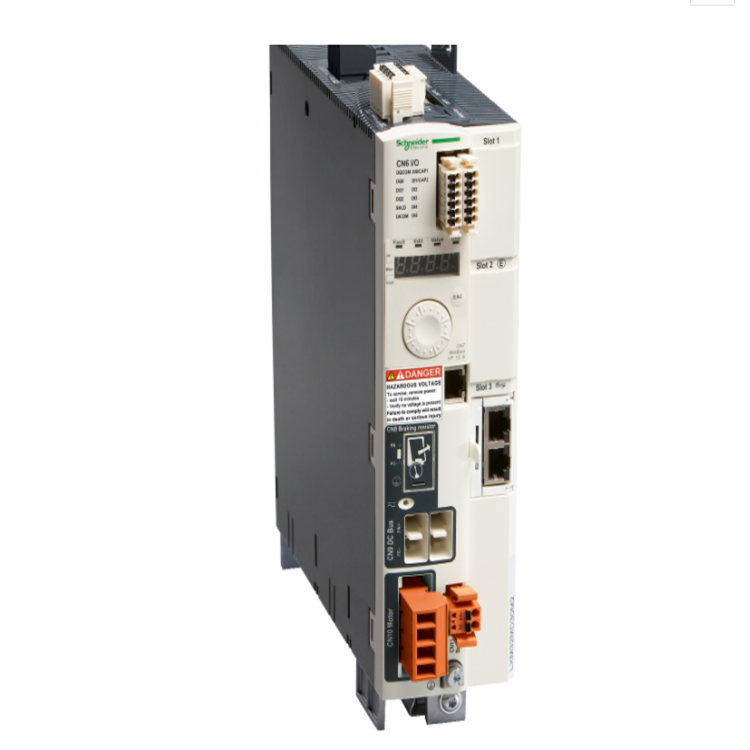

Schneider施耐德LXM23DU15M3X伺服驱动器全新现货
LXM23DU15M3X
Lxm23伺服驱动器 - 单相 200...255 V - 1.5 kW - I/O
主要信息产品系列Lexium 23 Plus
产品类型运动伺服驱动器
产品短名LXM23
补充信息驱动器格式书本
电网相数单相
3 相
额定电源电压 [Us]220 V 单相 (容限: - 10...15 %)
220 V 3 相 (容限: - 20...15 %)
电源电压范围200…255 V 单相
170…255 V 3 相
供电频率50/60 Hz - 5...5 %
网络频率限制47.5…63 Hz
连续输出电流8.3 A
连续功率1500 W 在…上 220 V
标称功率1.5 kW 在…上 220 V
maximum leakage current3.5 mA
输出电压<= 电源电压
电绝缘电源与控制之间
电缆类型屏蔽双绞线对电缆 （单或双） (温度: 0…55 °C)
电气连接端子, 夹紧力: 1.3 mm², AWG 16 (L1-L2)
端子, 夹紧力: 2.1 mm², AWG 14 (R, S, T)
端子, 夹紧力: 2.1 mm², AWG 14 (PA/+, PBe)
端子, 夹紧力: 0.82 mm², AWG 16 (U, V, W)
紧固扭矩PE (ground): 1.4 N.m
离散量输入数量8 可编程 分立输入
数字量输入类型可编程 (CN1
离散量输入电压12...24 V 直流 适用 逻辑
离散量输入逻辑正极或负极 (CN1)
离散量输出数量5
输出型式逻辑 输出 (CN1)12...24 V DC
离散量输出电压12...24 V DC
离散量输出逻辑正极或负极 (CN1)
模拟量输入数量2
绝对准确度误差0.01 %
模拟量输入类型V_REF 电压模拟输入: - 10...10 V, 阻抗: 10 kOhm
T_REF 电压模拟输入: - 10...10 V, 阻抗: 10 kOhm
控制信号类型伺服电机编码器反馈
保护类型防止电压反接: 输入 信号
防止短路输出信号: 输出信号
过流保护: 马达
过电压: 马达
欠电压: 马达
过热: 马达
过载: 马达
超速: 马达
异常脉冲控制命令: 驱动
通讯界面Modbus, 集成
端口类型RJ45 (CN3) 适用 串口Modbus
访问方法从（站）
物理接口2 线 RS485 多点 适用 串口Modbus
传输率配置
LED状态LED 充电: LED
信号传输功能伺服状态和故障代码 5 7-段显示单元
标识CE
冷却方式集成风扇
操作位置垂直
宽度85 mm
高度162 mm
深度180 mm
产品净重2.2 kg
