HN4000变压器综合试验台
用途
装置 采用分布式设计,即变压器的直流测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台 体上，各功能部分相互立并可以自由组合。实现自动测试。
1 整套试验系统 兼顾了试验人员的安性及设备运行的可靠性。
2 过电压、电流保护功能齐。
3 空间布局合理，布线清晰整洁。
4 电力变压器空载特性试验（空载损耗、空载电流占额定电流的分比）；
5 电力变压器负载特性试验（负载损耗、阻抗电压分比；可以自动进行温度换算和30%及以上电流下的负载损耗测试）；
6 电力变压器工频耐压试验
7 电力变压器直流测试
8 电流变压器变比测试
9 电力变压器绝缘试验

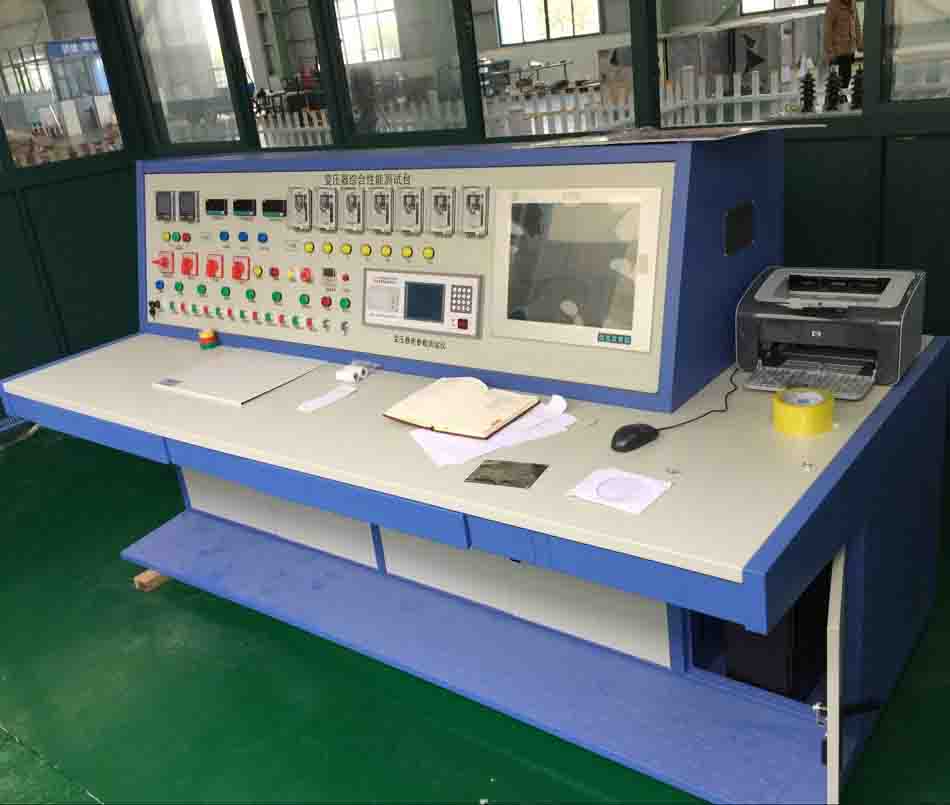

HN7080变压器综合试验台
两种操作模式：自动模式、按钮模式，且两种操作模式自动互锁；
自动化程度高，具有一键启动可自动完成空载试验、负载试验、变比测量、直流测量、工频试验、感应试验；
设计灵活：可根据用户要求设计用户所需试验功能、操作模式、数据管理、试验报表样式等；
集成度高、功能齐全，满足10kV、20kV、35kV、110kV、220kV、330kV、500kV等不同电压等级电力变压器和特种变压器出厂试验、型式试验、试验；
试验区域监视功能，可在操作室了解试验区域被试品摆放和试验人员工作状况，保证设备和人员安全；
完善的过压过流保护功能；
调压器零点检测，只有调压器在零点才能启动设备功能，保重人员和设备安全；
设备故障自动检测功能，自动检测外围设备状态如：调压器是否零点等；
试验项目：
空载损耗测量、空载电流分比（自动换算到额定电压下数值）；
负载损耗测量、阻抗电压分比（自动换算到额定电流参考温度下数值）；
绕组直流快速测量；
变比组别自动测量（电压比测量，连接组标号试验）；
外施耐压试验（工频耐压试验）；
感应耐压试验（倍频倍压试验）；
绝缘测量；
雷电冲击试验；
绝缘油试验（击穿电压、闪点、酸值、体积率、水分等）；
局部放电试验；
温升试验；
可完成10kV、20kV、35kV、110kV、220kV、330kV、500kV及特种变压器的出厂试验、型式试验和试验；
系统 电压计量范围：5V～500kV；
测试设备计量范围：5V ～1000V，计量设备量程有100V、500V、750V、1000V多种计量量程的设备可选；设备计量度0.1%；
电压互感器（PT）计量范围：10V～500kV，互感器量程根据试验需求定制，可到1000kV；计量度0.05%；
电流计量范围：0.1A～2000A；
测试设备计量范围：0.1A ～20A；计量量程有1A、5A、20A可选；计量度0.1%；
电流互感器（PT）计量范围：0.1A～2000A，互感器量程根据试验需求定制，可到5000A；计量度0.05%；
频率范围：≤400Hz，常规频率有：50Hz、60Hz、100Hz、150Hz、200Hz；
有功功率计量度：计量设备0.1%，互感器0.05%,系统 度0.2%；
输入电压监视仪表：
监视范围：≤600V；
仪表度：0.2%；
输入电流监视仪表：
监视范围：≤2000A；
仪表度：0.2%；
监视仪表频率：≤400Hz，常规频率：50Hz、60Hz、100Hz、150Hz、200Hz；
一键式启动试验并自动完成试验；
系统 具有自动换接线功能，一次接线可自动完成空载、负载、变比、直流、工频、感应试验，不需人工接线
