一：HXTS-4-25/120 行车管式安全滑触线产品特点
滑触线优点：占用空间小、组合灵活、弯道半径小、安装方便快捷。
应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。
二：安全滑触线用途
用于工作电流较小，使用平率不高的普通型移动设备输电装置。滑触线外壳由PVC工程塑料制作而成，内腔槽中装入牌号为T2导电铜经专用设备控制的铜带作为输电母线。常用的导电电极数为四极，带信号控制等装置的移动设备需增加极数，多的可供至十六极。
四极滑触线可加工成半径大于1.2米的弧形滑触线。
HFP型四极滑触线一般用于普通厂房10吨以内的单梁行车，其集电器是嵌入式安装形式，更换维护较困难。所以10吨以上行车，电流量大于130A的滑触线选型，如安装控件许可，建议采用HFD型单极铝合金滑触线。
四极滑触线常规制作四根铜带为相同的载电流量。例如：HFP4U100型号中，四根铜带的载电量均是100A。为满足部分用户降低成本的需要，我公司在原四极滑触线不影响使用性能较果的基础派生了“3+1”四极滑触线，即把零线降低不封载电量。
产品特性
1、安全：供电安全滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级可根据需要达到IP13.IP55级，能防护雨、雪、霜和冰冻袭击以及异物触及。产品经受多种环境条件经验。绝缘性能良好，对检修人员触及输电导管外部无任何伤害。
2、可靠：输电导轨导电性能极好，散热较快，许用电流密度高，阻抗值低，线路损失小。电刷由具有高导电性能，高性能的金属铜、碳合金材料制成。导电器移动灵活，定向性能好，有效控制了接触电弧和串弧现象。
3、经济：供电安全滑触线装置结构简单，许用电流密度高，电阻率低、电压损耗低，可节电10%左右，实现以塑代钢，以塑代铜，设计新颖，无需其它绝缘结构，无需补偿线，安装于起重机控制室同侧。节省安装材料和经费。
4、方便：供电安全滑触线装置将多极母线集合于一根导管之中，组装简便。其固定支架，连接夹、悬吊装置，均以通用件供应。装拆、调整、维修亦十分方便。
HXTS-4-25/120 行车管式安全滑触线主要部件及其工作原理
供电安全滑触线装置由导管，导电器两主要部件及一些辅助组件构成如图：

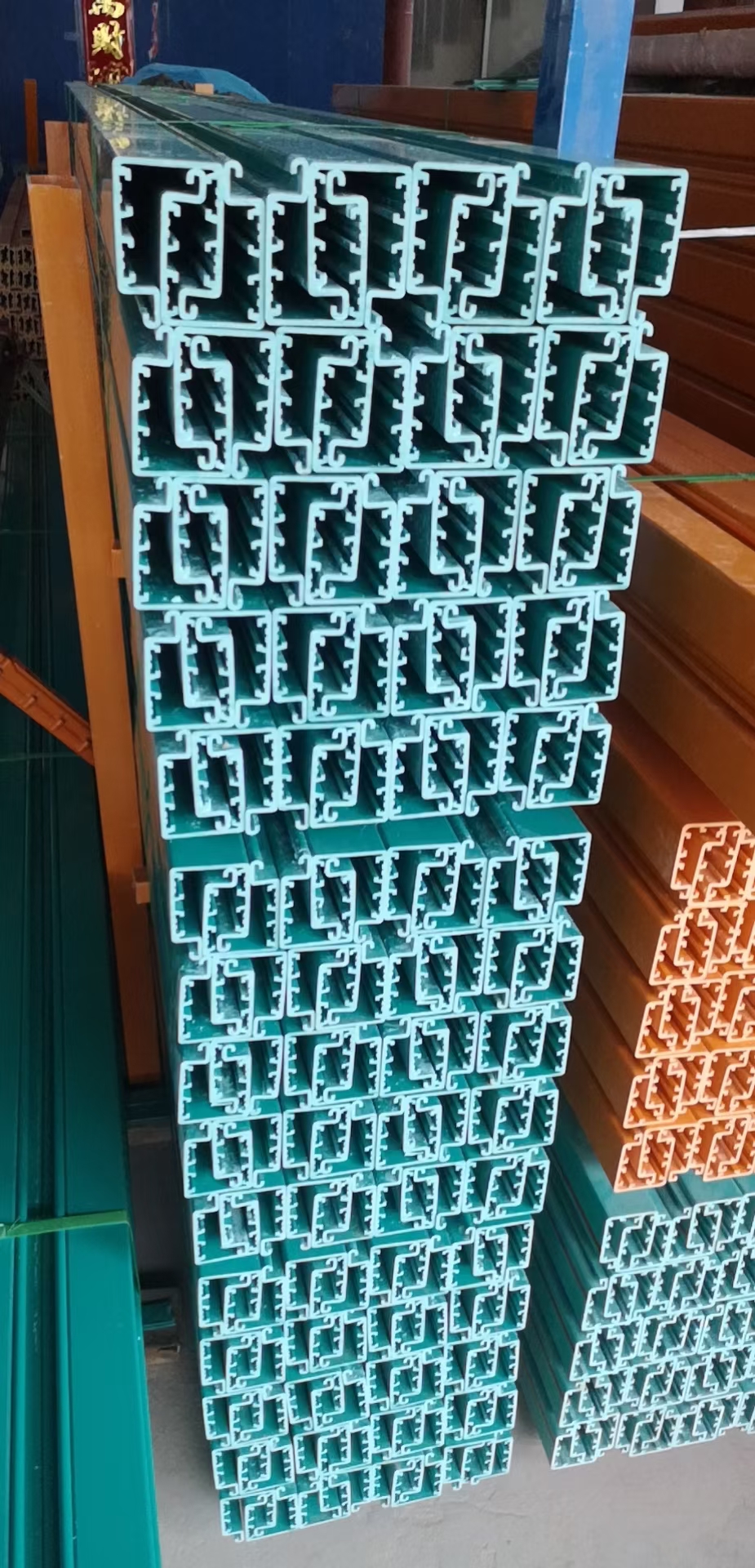

1、导管：是一根半封闭的异形管状部件，是安全滑触线的主体部分。其内部可根据需要嵌设2-9根luo体导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的安全性。并在带电检修时有效地防止检修人员触电事故。本厂生产的导管每条长度4m，可以连接成任意需要长度，普遍导管制作成直线形，也可以按特殊需求制成圆弧形等。
2、导电器是在导管内运行的一组电刷壳架，由安置在用电机构（行车、小车、电动葫芦等）上的拔叉（或牵引链条等）带动，使之与用电机构成同步运行，将通过导轨，电刷的电能传输到电动机或其它控制元件。导电器电刷的极数有3-16极与导管中导轨数相应。
