用 途主要用于额定电压不大于3.6kV，频率40到24000Hz的可控或可调的交流电力系统中专门用来改善感应加热、熔化搅拌或铸造装置，以及类似应用场合的功率因数。

主要技术性能

电容偏差:±10%，各相等分组电容的大值与小值之比不大于1.1.

介质损耗角正切值tanδ (全膜介质)在额定电压Un，20℃时：

A. Un≤1kV: tanδ≤0.0015。

B. Un >1kV:tanδ≤0.0012。

绝缘强度

端子与外壳间能承受1kV工频试验电压1min。

冷却水进水温度不超过30℃。

A. Qn≤1000kvar的电容器，水流量≥4L/min.

B. Qn≥1000kvar的电容器，水流量≥6L/min.

长期运行过电压(24h中不超过4h)不超过1.1Un。

长期运行过电流(包括谐波电流)不超过1.35In。

户内安装，海拔高度不超过1000m。

安装运行地区环境空气温度不高于50℃。

安装场所无剧烈的机械振动,无有害气体和蒸气以及爆炸性尘埃。RWM及RFM型水冷式，全薄膜电热电容器性能符合JB7110-93《电热电容器》及IEC60110(1998)《频率40-24000Hz感应加热装置用电容器》标准。

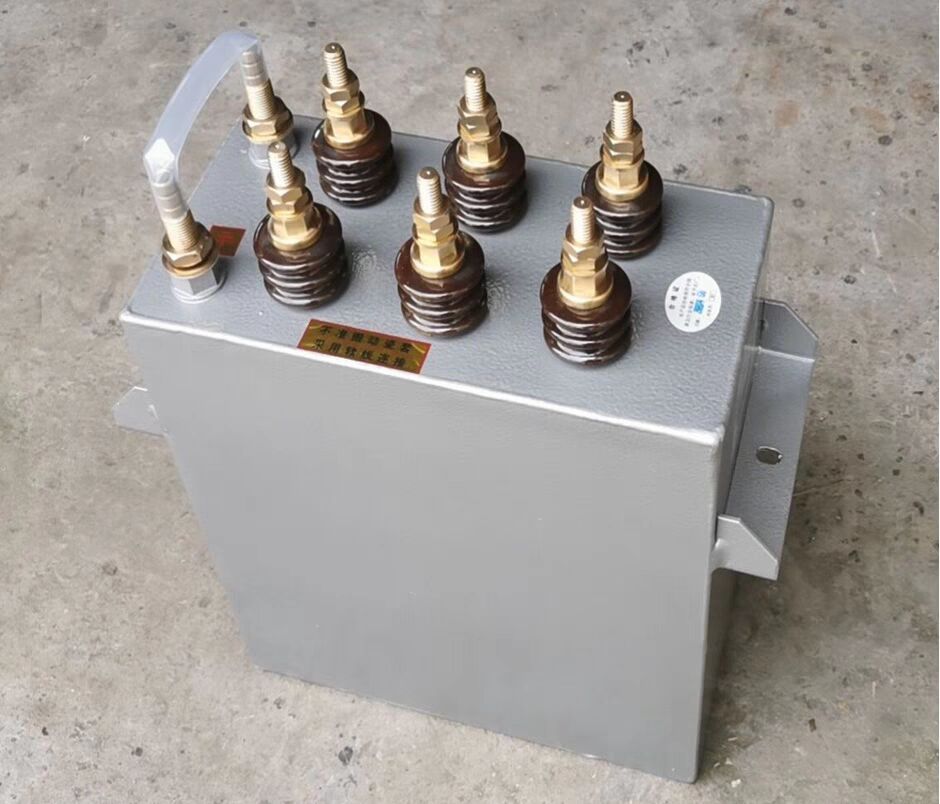

结  构

电热电容器由以下主要部分组成 心子由若干并联的元件组成，电容器

元件由电容器纸(介质)和铝导(极板)卷制而成。元件极板均突出于介质

外，一极板与冷却水管焊接，通过冷却水管与盖上接地螺柱或接地片连接，为该极板的总出头。第二极板则与外壳绝缘，用联接片与导杆连接，通过盖上的瓷套引出。箱壳: 箱壳为一矩形，在箱壁两侧焊有供搬用吊攀。盖上配置带号杆的瓷套和接地螺柱或接地片。
