旋振筛由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。通过调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹，使物料在筛面上做外扩渐开线运动，从而实现对物料的精细筛分。

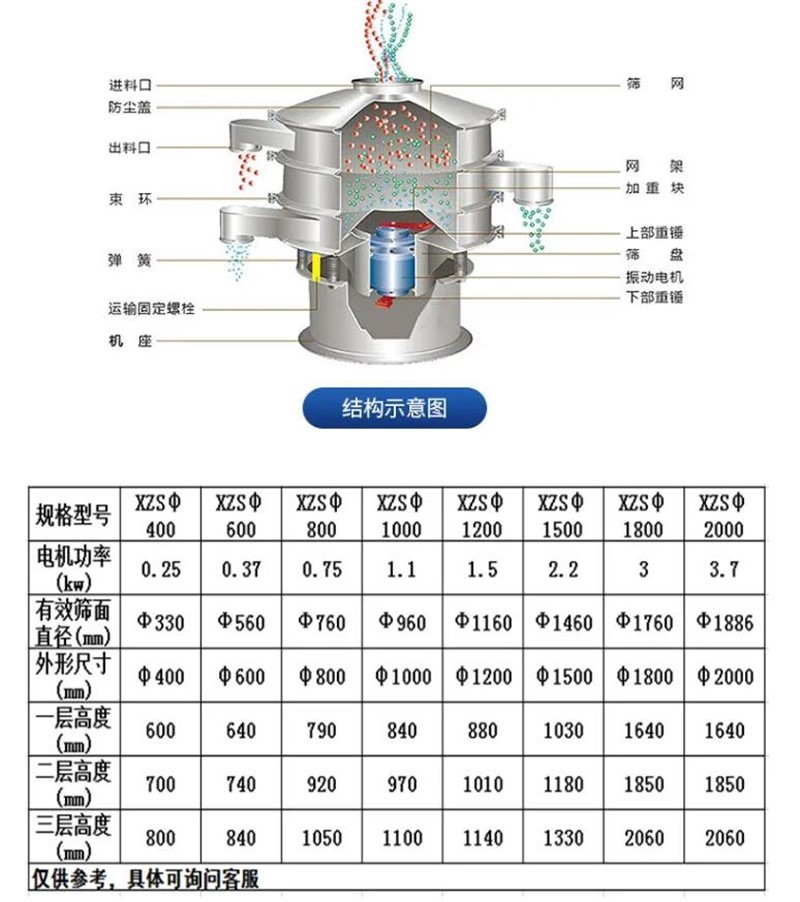

结构组成
防尘罩：由进料口和斜锥组成，其下端与筛框相连，防止振动筛工作时车间粉尘落入物料中。
筛框：由钢板卷焊而成，上下端有轴承圈，下部内装有法兰圈，是用于固定筛网构件的结构。

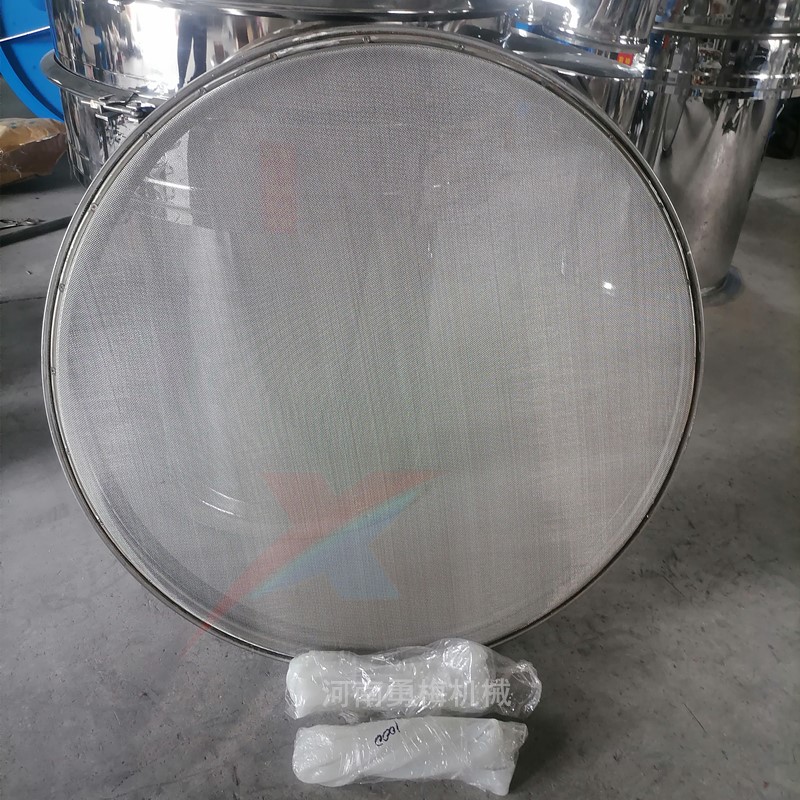

筛网：常见型号有 φ600、800、1000、1200、1500、1800 等，材质有不锈钢、碳钢、塑料等，可根据不同的筛分需求进行选择。

网架：用于支撑筛网，保证筛网的稳定性和可靠性。
清网装置：用于清扫筛网网孔内堵塞的物料，提高产量，也可选择超声波清洗装置，适用于 635 目有静电的精细粉末筛分。
振动电机：立式振动电机，分为 2、4、6、8、水平四种规格，振动次数分别为 2870、1460、980、740rpm，可设计为防爆型，用于易燃易爆场合。

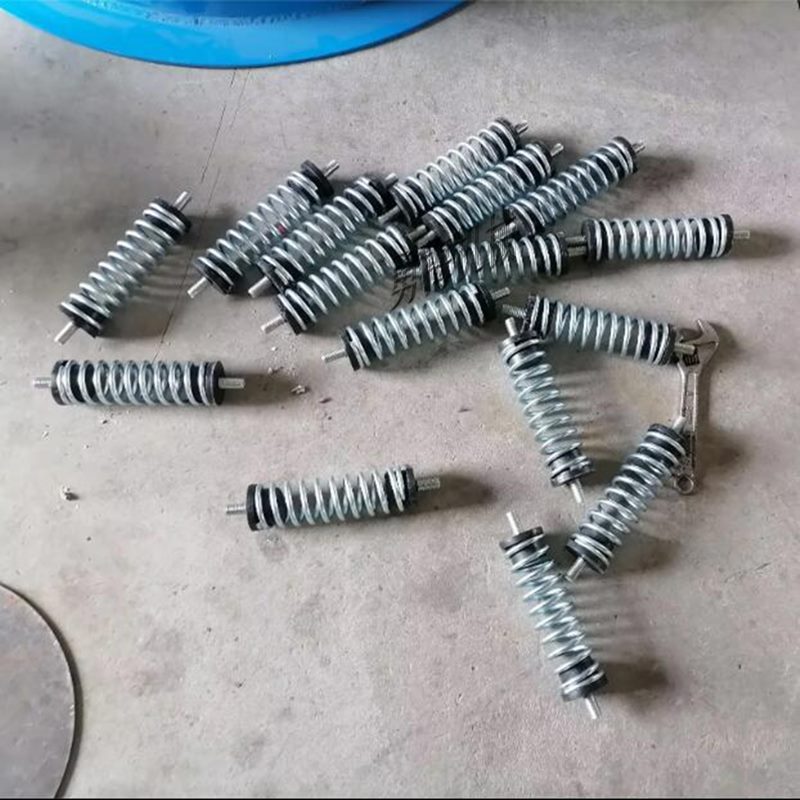

减震弹簧：沿振动传递体有 12-20 个隔振弹簧，起到减震和缓冲的作用，减少振动对设备和周围环境的影响。
底座：采用钢卷焊接而成，基壁上部焊有环形法兰，该法兰通过隔振弹簧与传振体连接，为整个设备提供稳定的支撑。


特点
筛分精度高：能够对物料进行精细筛分，可筛至 500 目或 0.028mm，甚至可以对 5 微米的物料进行高效筛分过滤。
效率高：独特的三次元振动方式，使物料在筛面上的运动轨迹长，筛面利用率高，产量大，同等筛面的旋振筛比其他类型筛机有更大容量。
换网便捷：有多种网架结构，其中一些设计可将更换筛网的时间降到 3-5 分钟，比其他类型筛机节约大量时间。
网孔不易堵塞：三次元振动功能及自动清理防堵网装置，把堵网几率降到*小。
全封闭结构：粉尘不飞扬，能将作业时的噪声降到很低，符合环保要求，改善工作环境。
适用范围广：适用于粒、粉、粘液等各种物料的筛分过滤，可广泛应用于化工、食品、金属、冶金矿业、公害处理等多个行业。

分类
按振动体设计分类
标准型旋振筛：适用于各种干、湿物料的筛分。
强振高效振动筛：是标准型旋振筛振动加速度的 2-4 倍，在筛分物料的过程中，产量可以确保同机型的 2-4 倍。
按用户需求分类：可分为闸门式旋振筛、加缘式旋振筛等，制作材料多为不锈钢以及碳钢。

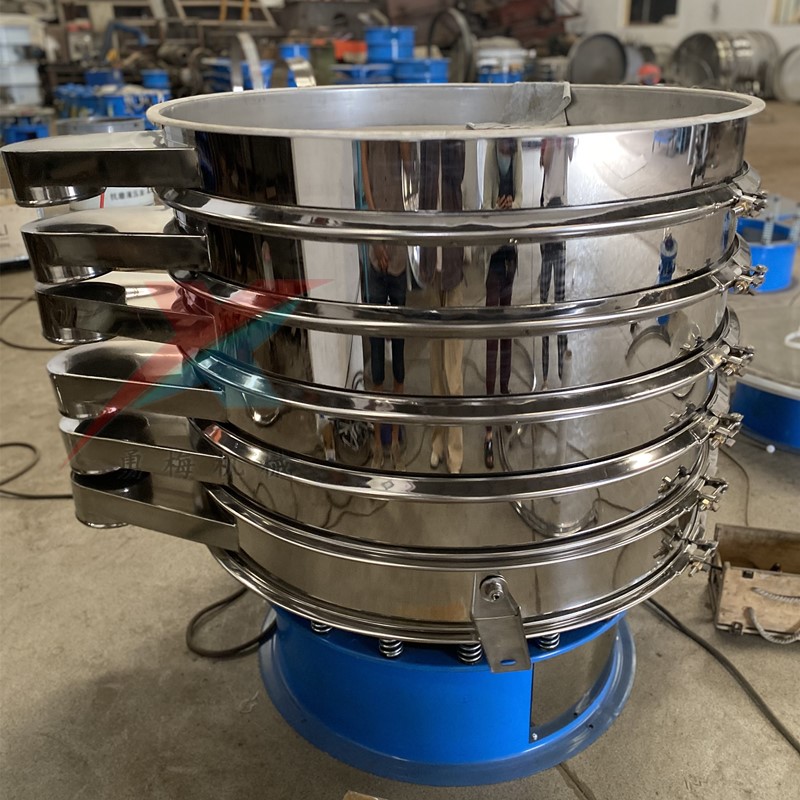

按筛分层数分类：可分为一层、两层、三层、四层型旋振筛等，可根据具体的筛分需求进行选择，每台筛分・过滤机可选一至五层筛网，能同时进行二到六个等级的分选或过滤。
影响筛分效果的因素

物料特性
粒径范围：物料的粒度越接近于分界直径时越不易分离。
含湿量：物料中含湿量增加，黏性增加，易成团或堵塞筛孔。
粒子形状和密度：粒子形状不规则、密度小的物料不易过筛。
筛分装置参数：如振动电机的振幅、频率、相位角，筛网的目数、材质、张紧度，以及筛面的倾斜角度等，都会对筛分效果产生影响。
​
