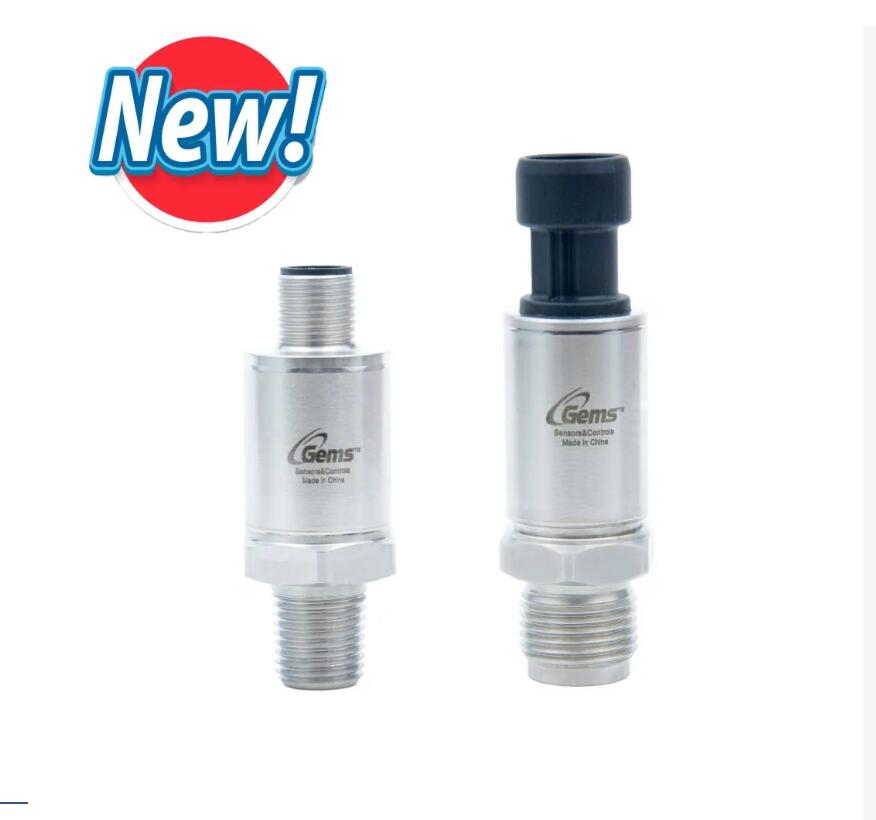

3160EP 捷迈Gems隔爆型压力传感器
以下是捷迈（GEMS）隔爆压力传感器3160EP系列的详细信息，综合了其技术特点、型号分类及典型应用场景：3160EPB0020G08MR00,3160EPB0025G08MR00,3160EPB0040G08MR00,3160EPB0350G08MR00,3160EPB0400G08MR00,3160EPB0700G08MR00,3160EPB0900G08MR00,3160EPR0020G08MR00,3160EPR0025G08MR00,3160EPR0040G08MR00
1. 核心型号与参数
3160EP系列包含多个子型号，覆盖广泛压力范围（0-10 MPa至0-900 MPa）和不同接口配置，主要型号示例如下：
3160EPB系列
3160EPB0001G02SR000：0-90 MPa，G1/4接口，4-20 mA输出，防爆等级Ex db IIC T6 Gb。
3160EPB0010G02SR000：0-10 MPa，其他参数同上。
3160EPB0900G02SR000：0-900 MPa，适用于极端高压场景。
3160EPS/EPR/EPT系列
后缀差异代表不同接口或输出形式（如G05、G0H、G1J等），例如：
3160EPS0400G05SR000：0-400 MPa，G05接口。
3160EPT0450G0HSR000：0-450 MPa，特殊接口设计。
扩展型号特点
- 部分型号支持不同输出信号（如4-20 mA、0-10 V）和防护等级（IP66/IP67）。
- 压力范围灵活适配储氢瓶（350/700 bar）、燃料电池系统（约15 bar）等需求。
技术参数
压力范围：0-20barg 至 0-900barg。
电气特性：通常可接受的额定供电电压高达 30Vdc，28mA，Max压力 2200bar，单密封，工厂密封，Max功率 0.84W。
防爆性能：采用不锈钢全焊接结构保证防爆性能，可应用于危险环境，温度等级 T4。
环境温度范围：-40°C 到 + 95°C。
材料：与氢气接触的零件均由 316L 不锈钢制成。
精度：未明确统一的固定精度值，但该系列基于玻璃微熔生产工艺的产品，通常有较好的精度表现。
防护等级：满足相关汽车行业等应用场景需求的防护要求，一般具有良好的防尘防水等性能。
EMC 特性：产品通过一系列汽车行业相关 EMC 测试，如 ISO7637、ISO1l452、CISPR25 等。3160EPR0350G08MR00,3160EPR0400G08MR00,3160EPR0700G08MR00,3160EPR0900G08MR00,3160EPS0020G08MR00,3160EPS0025G08MR00,3160EPS0040G08MR00,3160EPS0350G08MR00,3160EPS0400G08MR00,3160EPS0700G08MR002. 技术特点
防爆性能

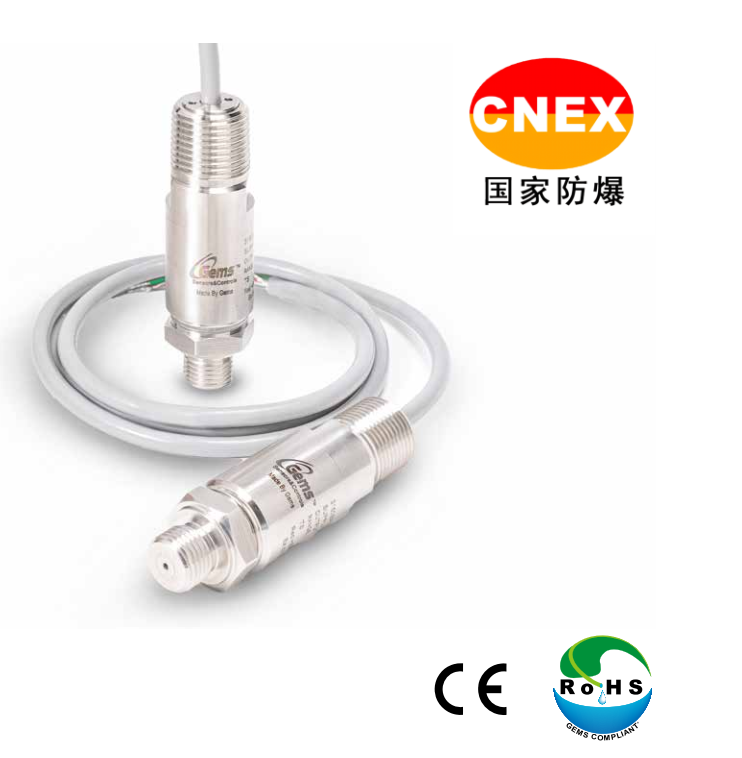

通过中国国家防爆认证及Ex db IIC T6 Gb标准，适用于石油、化工、天然气等危险环境。
结构与材料
全焊接316L不锈钢：接液部件无焊接、无充油设计，杜绝泄漏风险，抗氢脆和腐蚀。
高抗振性：适合压缩机、撬装设备等振动频繁场景。
稳定性与兼容性
- 采用玻璃微熔工艺的压力敏感元件，长期漂移仅0.1% FS/年。
- 通过汽车电子级EMC测试（ISO 7637、CISPR 25），兼容燃料电池系统的高绝缘要求。

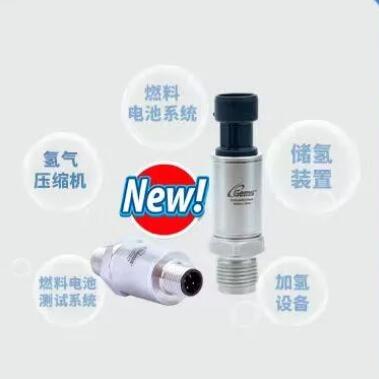

3. 应用场景
氢能源汽车
- 高压储氢瓶（350/700 bar）压力监测，计算剩余氢气量。
- 燃料电池系统低压端（约15 bar）保护。
加氢站
- 氢气压缩机进出口压力监测，确保设备稳定运行。
工业防爆环境
天然气撬装设备、石油化工机械的防爆压力监控。
3160EPS0900G08MR00,3160EPT0020G08MR00,3160EPT0025G08MR00,3160EPT0040G08MR00,3160EPT0350G08MR00,3160EPT0400G08MR00,3160EPT0700G08MR00,3160EPT0900G08MR00
5. 系列扩展与配套
3560系列：专为燃料电池车设计，优化电堆水管理及低温启动性能。
配套产品：与3500系列低压变送器、AG系列电磁阀等组成氢能行业解决方案。
6，部分产品型号为：3160EPB0020G02MR00,3160EPB0025G02MR00,3160EPB0040G02MR00,3160EPB0350G02MR00,3160EPB0400G02MR00,3160EPB0700G02MR00,3160EPB0900G02MR00,3160EPR0020G02MR00,3160EPR0025G02MR00,3160EPR0040G02MR00,3160EPR0350G02MR00,3160EPR0400G02MR00,3160EPR0700G02MR00,3160EPR0900G02MR00,3160EPS0020G02MR00,3160EPS0025G02MR00,3160EPS0040G02MR00,3160EPS0350G02MR00,3160EPS0400G02MR00,3160EPS0700G02MR00,3160EPS0900G02MR00,3160EPT0020G02MR00,3160EPT0025G02MR00,3160EPT0040G02MR00,3160EPT0350G02MR00,3160EPT0400G02MR00,3160EPT0700G02MR00,3160EPT0900G02MR00
