侧装式浮球液位开关是一种通过浮球随液位升降触发开关动作的传感器，常用于罐体、管道或容器的侧面安装。以下从原理、结构、选型要点、安装规范、典型应用及故障排查等方面系统解析：
一、工作原理
浮力驱动
浮球密度小于被测介质，液位上升时浮球上浮，通过连杆或磁耦合机构触发内部开关。
触发机制
机械式：浮球带动杠杆直接按压微动开关（SPST/SPDT触点）。
电子式：浮球内置磁钢，驱动干簧管或霍尔传感器输出信号。
二、核心结构组成
浮球组件

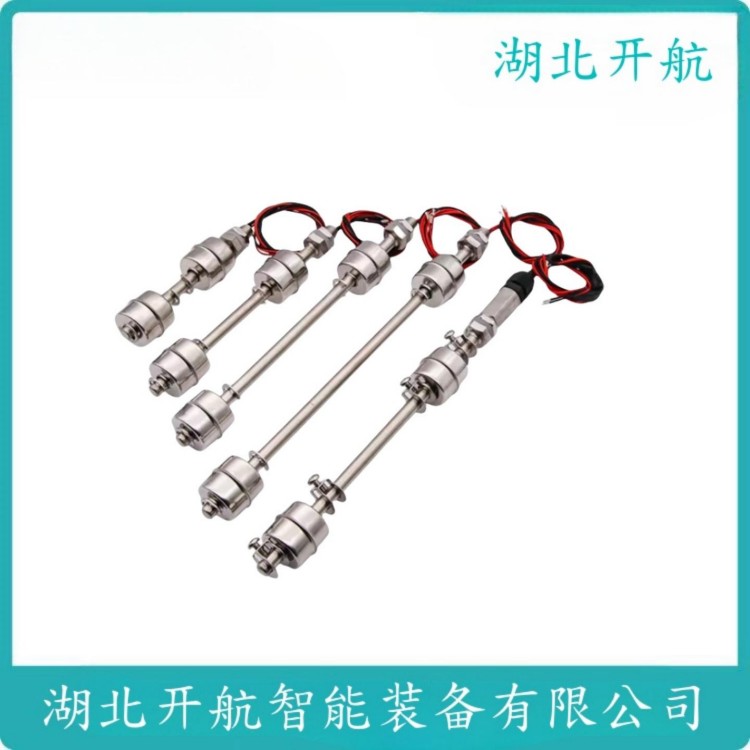

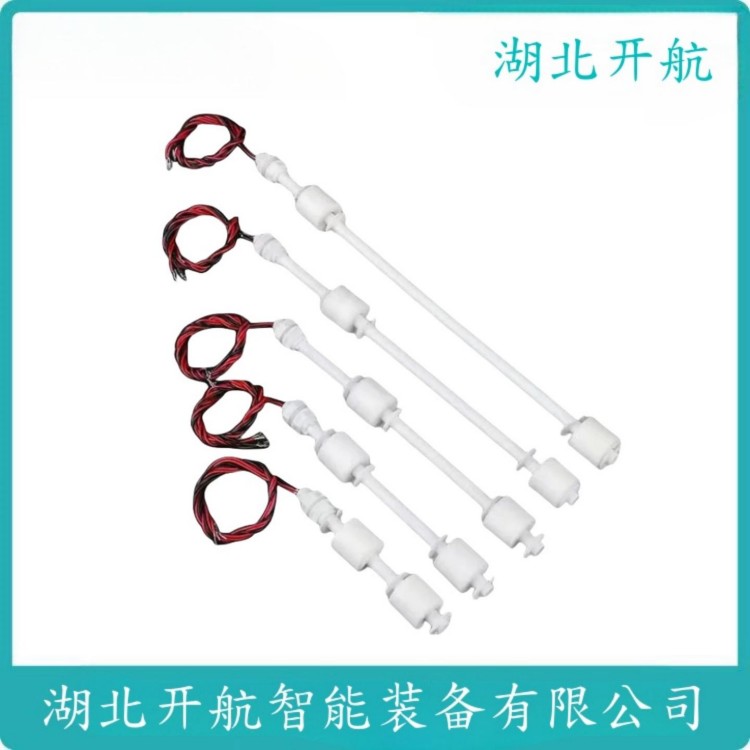

材质：304/316L不锈钢（耐腐蚀）、PP/PVDF（酸碱介质）。
密度：可调（通过填充材料适配不同介质，如轻质泡沫填充用于高粘度液体）。

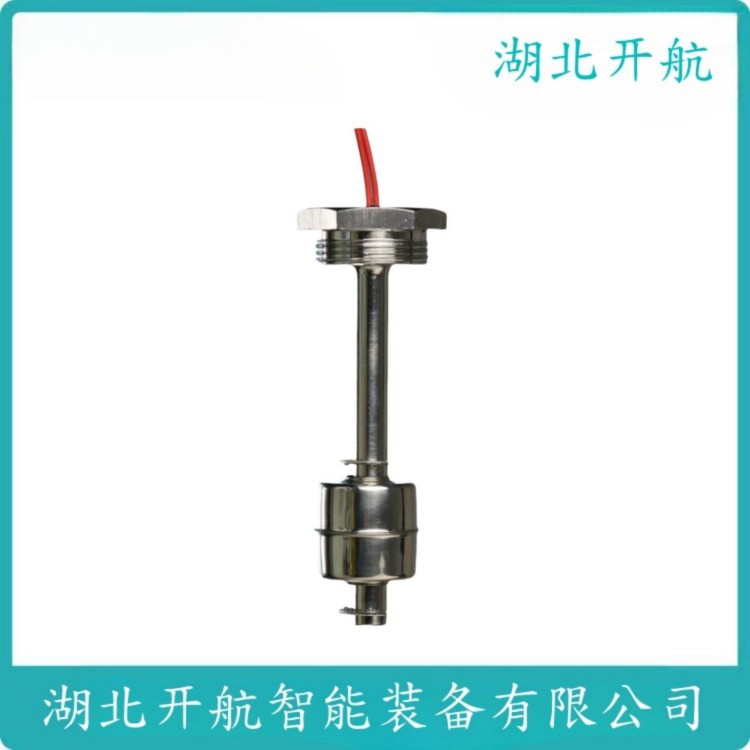

导杆
长度：覆盖液位变化范围（建议比量程长50mm）。
材质：与浮球匹配（不锈钢或工程塑料）。
安装接口
法兰：DN50/80（标准罐体侧壁安装）。
螺纹：G1/G2（小口径管道或简易安装）。
电气部件
机械触点：AC220V 3A或DC24V 5A（需降额使用）。
电子模块：4-20mA/0-5V输出（需配变送器）。
三、选型关键参数
介质特性
腐蚀性：强酸/碱选PP/PVDF浮球+316L导杆。
粘稠度：高粘度介质（如原油）选加重型浮球或zeng大体积。
密度：浮球密度需＜介质密度（差值建议＞0.2g/cm³）。
环境参数
温度：-40℃~+120℃（高温需陶瓷触点或耐高温塑料）。
压力：常压至1.6MPa（高压需加强密封）。
振动：高振动环境选电子式（软件滤波）或加重浮球。
电气要求
输出类型：开关量（直接报警）或模拟量（准确测量）。
供电：机械式无需电源；电子式需DC24V/AC220V。
四、安装规范
位置选择
避开进/出口、搅拌器或加热管（减少湍流干扰）。
导杆垂直度偏差＜2°，浮球距罐顶/底＞50mm。
密封处理
法兰接口：PTFE垫片+石墨螺栓（耐腐蚀）。
螺纹接口：缠绕生料带或涂密封胶（防泄漏）。
调试方法
空罐时调整浮球至zui低点，注水测试触发位置。
电子式可通过电位器调整灵敏度。
五、典型应用场景
化工储罐
侧壁安装监测酸碱液位（如316L不锈钢浮球+PP导杆）。
水处理系统

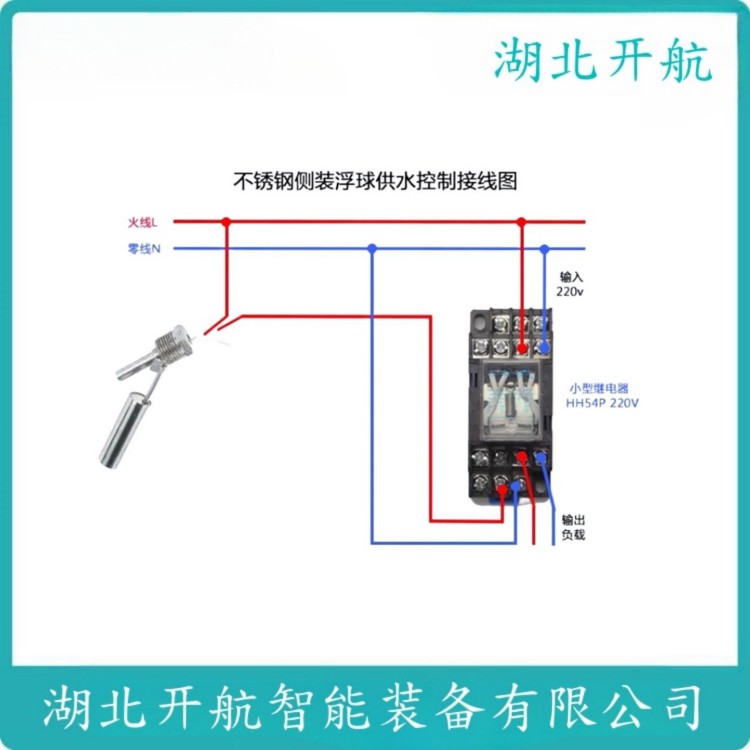

过滤罐、软化罐的自动补水控制（配PLC实现联锁）。
食品饮料
卫生级设计（3A认证PP浮球+卡箍连接）用于CIP清洗系统。
六、故障排查与维护
常见问题
触点不动作：浮球卡阻（清洁导杆/浮球）、触点氧化（更换微动开关）。
误报警：导杆弯曲（校直或更换）、介质密度变化（重新选型）。
维护周期
每6个月检查导杆直线度、浮球灵活性。
每12个月测试触点接触电阻（应＜1Ω）。
七、优势与局限性
优势 局限性
安装灵活（适配多种罐型） 精度受导杆垂直度影响
耐腐蚀性强（材质可选） 粘稠介质易卡阻
本质安全（机械式无电源） 频繁动作缩短触点寿命
成本低（机械式＜50美元） 高精度需电子式（成本增加）
八、选型建议
腐蚀性介质：优先选PP/PVDF浮球+316L导杆。
高温蒸汽：选陶瓷触点或高温改性塑料（如PEEK）。
粘稠介质：加重浮球或zeng大浮球直径（减少卡阻风险）。
防爆要求：选Ex d认证+隔爆外壳（适用于易燃易爆环境）。
通过合理选择材质、导杆长度及电气参数，侧装式浮球液位开关可在复杂工况下提供可靠的液位控制。对于关键工艺，建议采用冗余设计（如双浮球并联）以提高系统可靠性。
