代号

名称

说明

1

产品代号

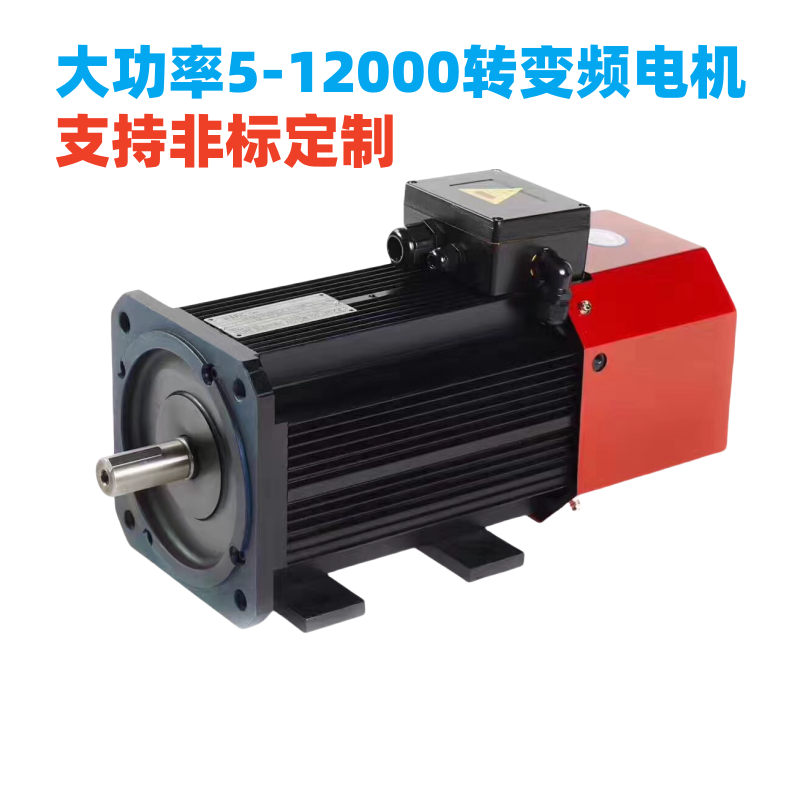

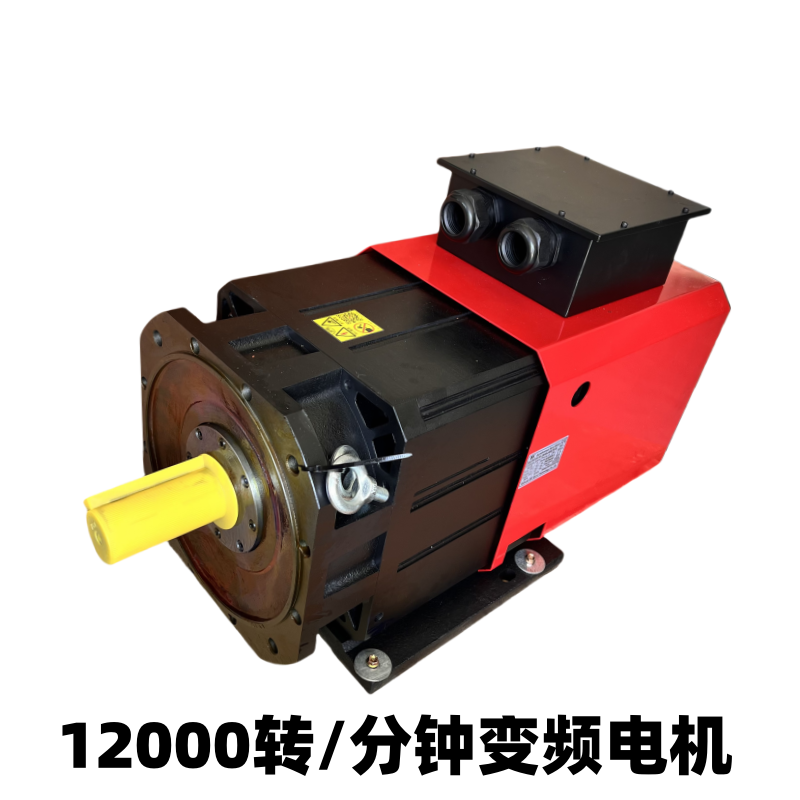

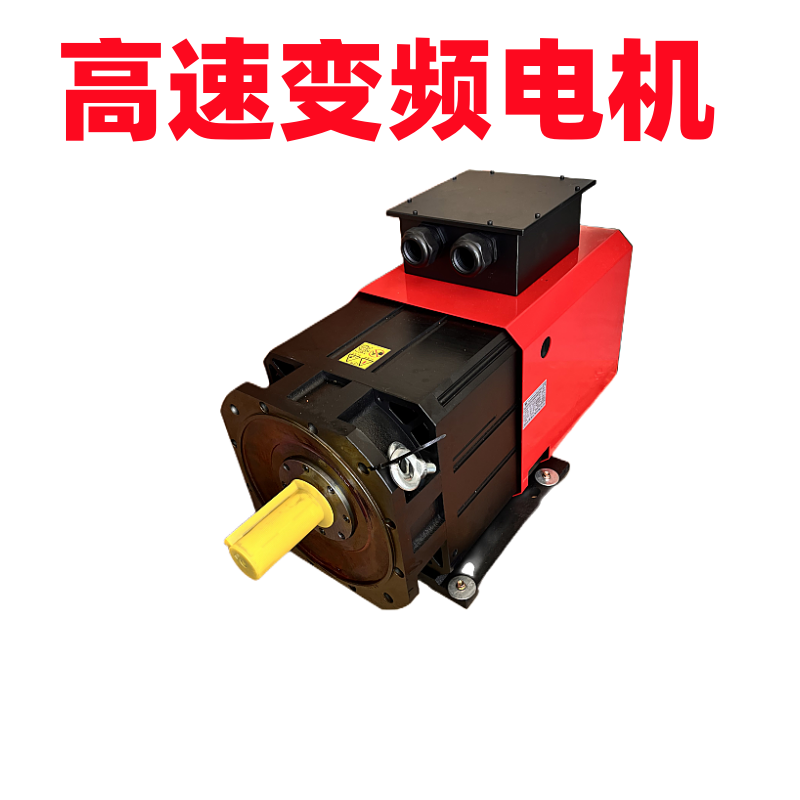

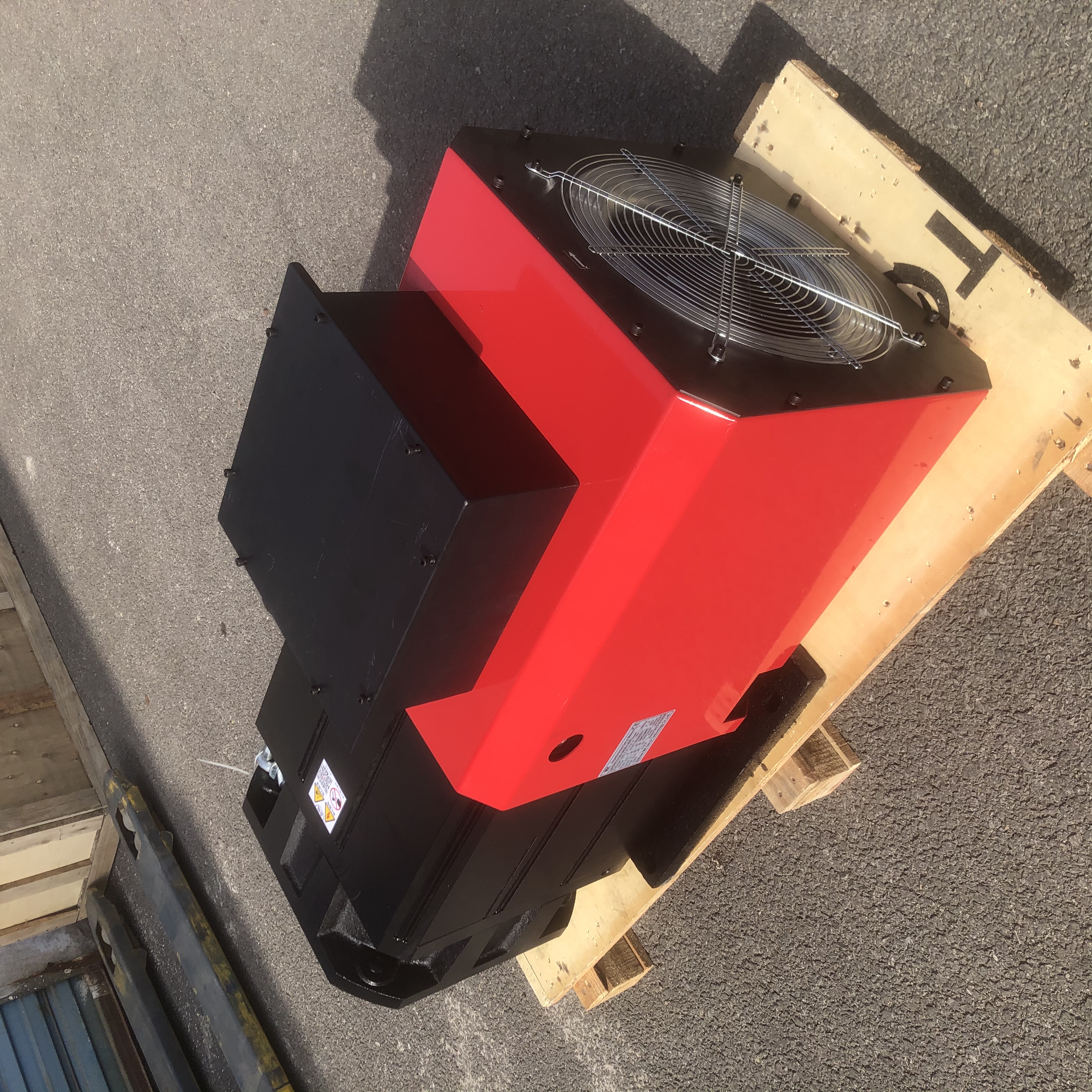

DH:交流异步伺服主轴电机

2

产品系列

S:双速;   G:速系列;    K:中心出水系列;   W:水冷系列;

3

机座号

机座号

安装孔中心

止口

中心高

凸缘外形

标配编码器

08

165

130

100

150 × 150

Ф9锥轴

09

185

150

112

182× 182

10

215

180

132

210 ×210

13

265

230

160

272 ×272

290

230

160

272 ×272

300

250

160

272 ×272

16

350

300

200

320 ×320

18

400

350

225

380 ×380

20

500

400

280

450×450

22

550

450

300

520 ×520

23

550

650

350

610×610

4

额定转矩

M=9550×额定功率（KW）/额定转速（rpm）

5

额定功率

7.5：额定功率7.5Kw

6

过载功率

11：过载功率11Kw

7

电机极数代码

4:4极   8:8级

8

额定转速代码

375: 375r/min  ， 500: 500r/min，1000: 1000r/min   ，1500: 1500r/min  ，2000: 2000r/min

9

恒功率最高转速代码

15 ：1500 r/min ，20：2000 r/min，45：4500 r/min ，60：6000 r/min ，120：12000 r/min，

10

最高转速代码

06: 6000 r/min ，08 ：8000 r/min ，12 ：12000 r/min ，15 ：15000 r/min ，20：20000 r/min

11

电压等级

44:440 V极        38:380 V级        22:220V级          28:280V级

12

轴伸结构代码

键轴标注：J，光轴标注：G

13

编码器代码

G1：1024P/R增量式编码器   G2：2500P/R增量式编码器    X：旋转编码器   T1 : 1024推挽式编 码器

T2 : 2500推挽式编码器   A7 ：17位绝对值    Z1 : 1024正余旋  Z2 : 2048正余旋    W:不带编码器

14

安装方式代码

B3：地脚安装，B5：法兰安装，B35：地脚/法兰安装

15

接线盒位置

以电机平放地面，轴向前为位置参考： A1：左，A2：顶，A3:右

16

接线盒进线方向

C1:左进线，C2：前进线，C3：右进线，C4：后进线，C5：上进线，C6：下进线

备注：本表所例电机额定电压均为380V,如需其他规格电压，可在定购单技术要求中注明。轴伸直径及长度如与本表尺寸不符合，可在 定购单技术要求中注明。
