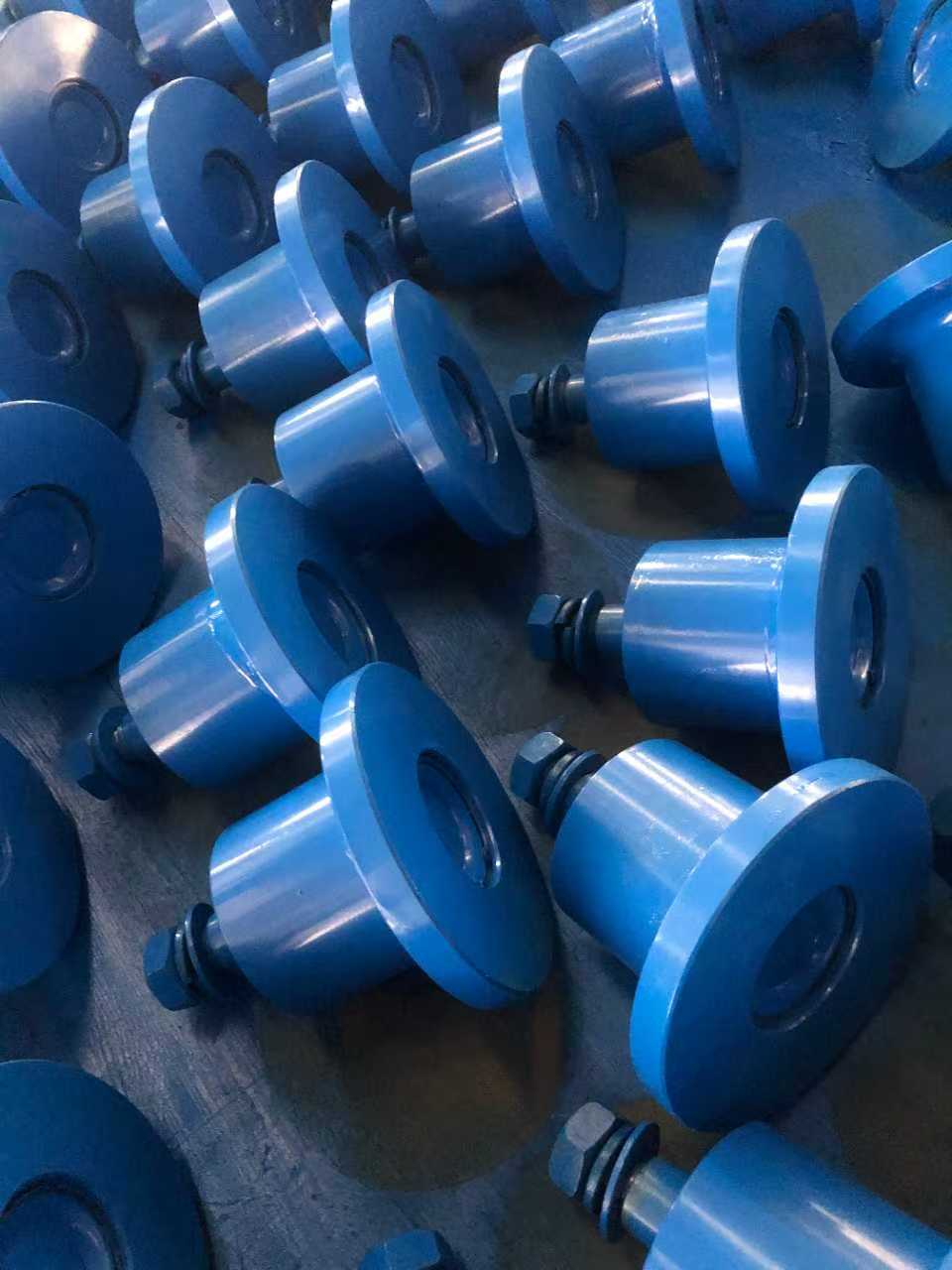

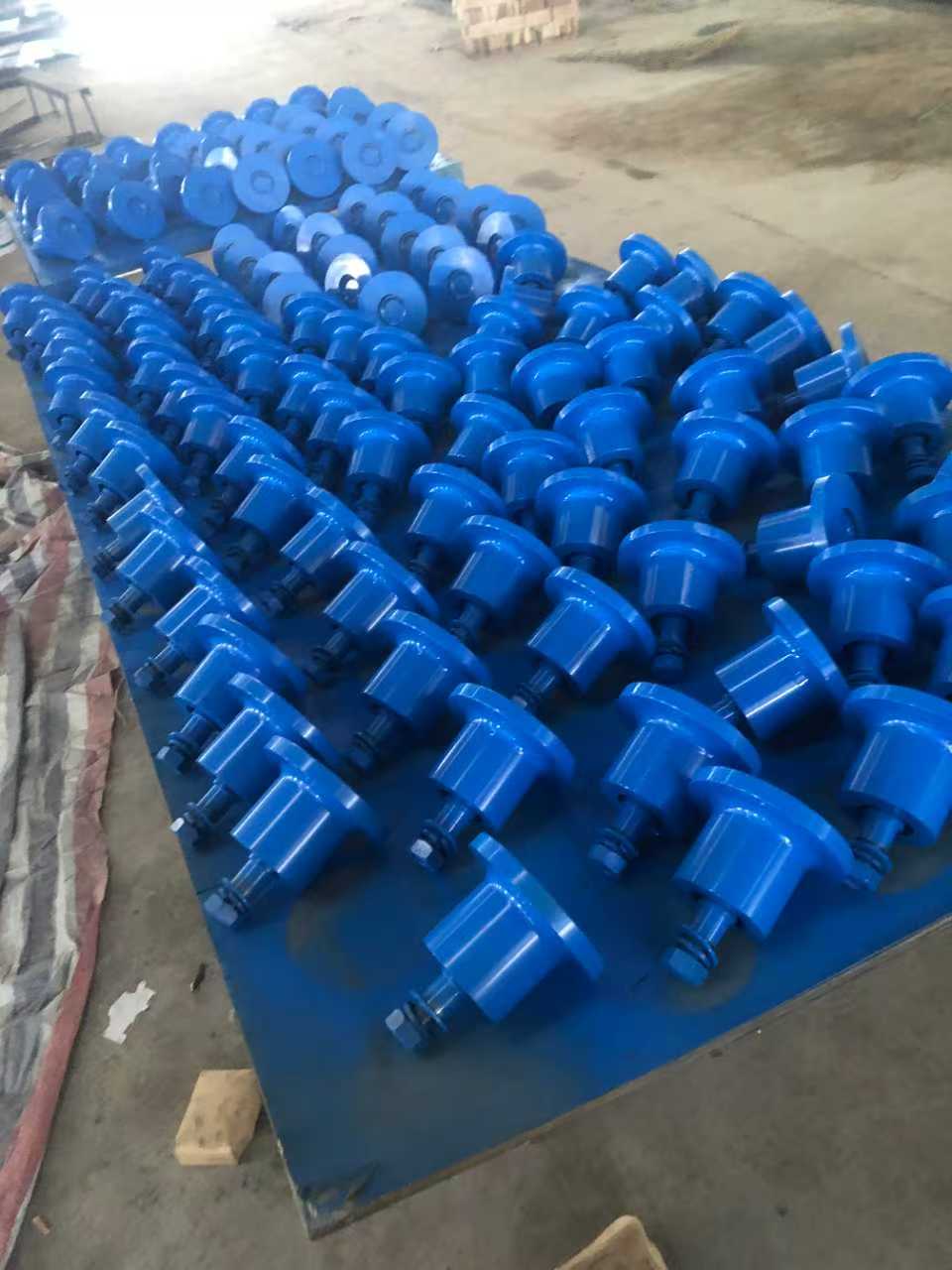

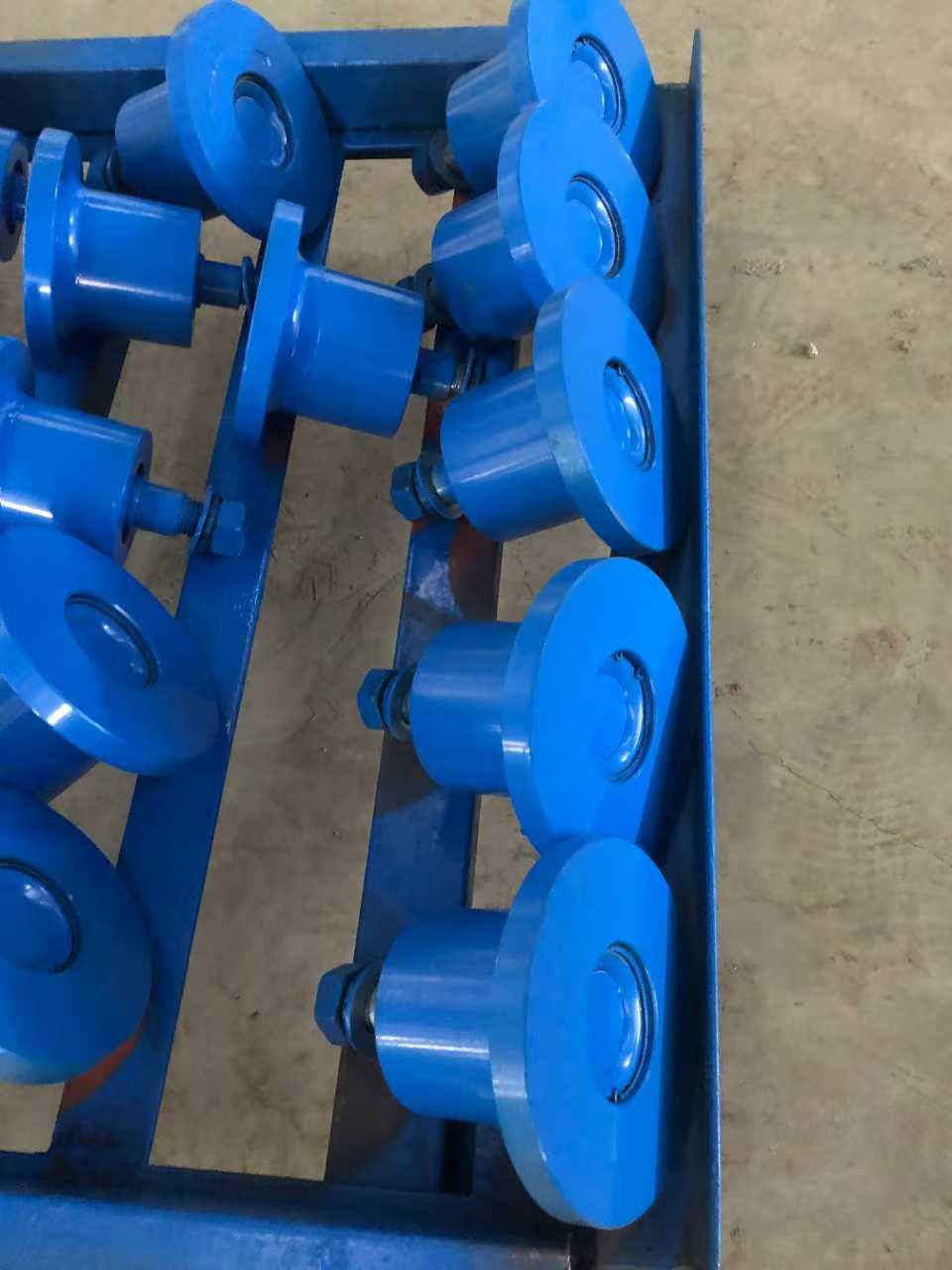

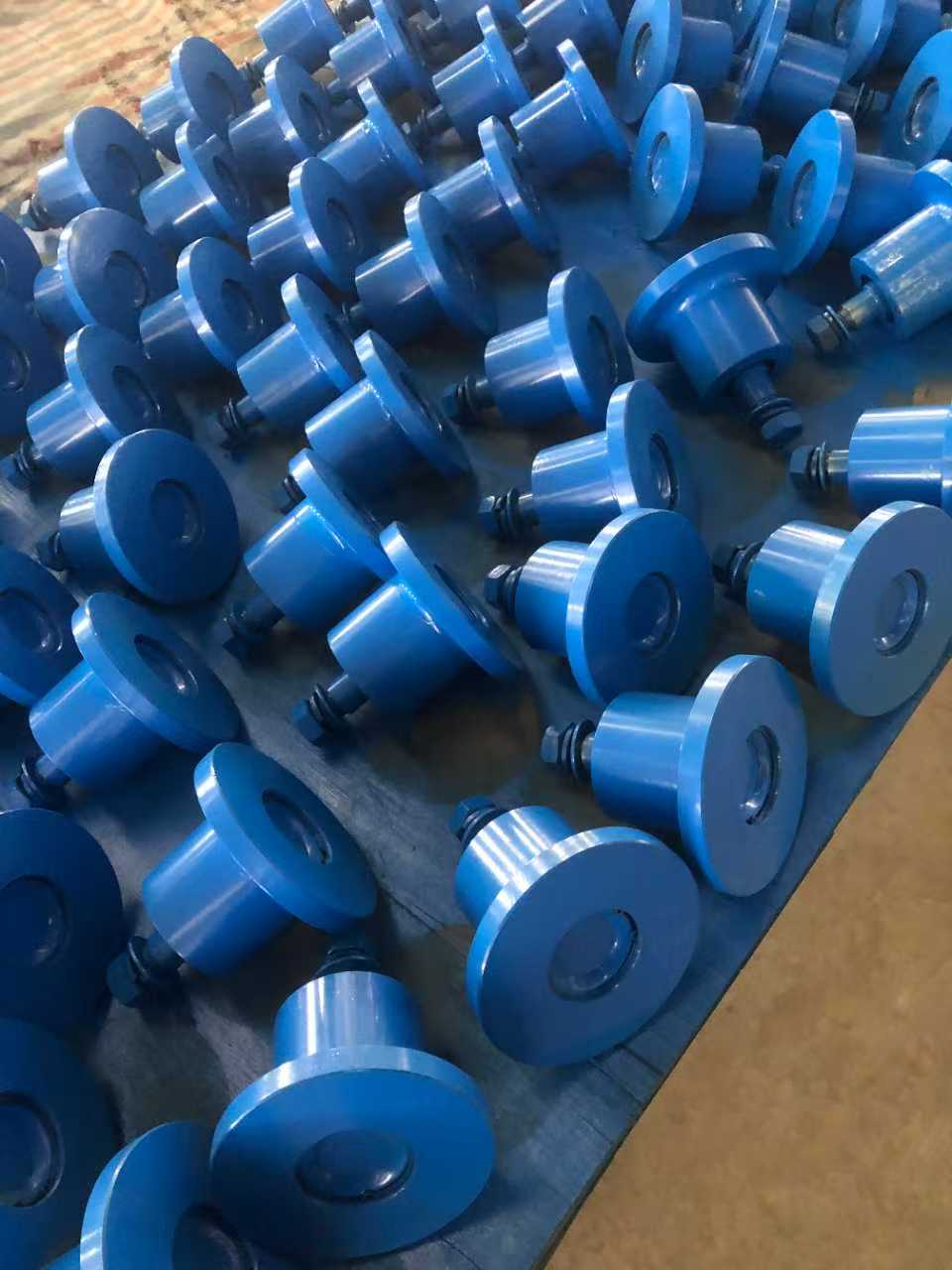

通常由轮体、轮轴、轴承、支架、摆架、定位螺栓等部分组成，有的在摆架与支架之间还设有压簧。轮体常采用高强度合金钢材或耐磨橡胶等耐磨材料，轮轴与轴承配合使轮体灵活转动，摆架通过摆架转轴装在支架上。

工作原理

通过自身重量及安装方式对经过的钢丝绳施加向下压力，将钢丝绳限制在一定运行轨迹内。摆架设计可让主压绳轮在一定范围内摆动，能根据钢丝绳的实际位置和张力变化自动调整角度，更好地适应不同工况下钢丝绳的位置变化，始终保持对钢丝绳的有效压制和良好的导向作用。

产品特点

- 出色的压绳与导向效果：轮槽与钢丝绳直径匹配度高，可有效防止钢丝绳弹起、跳绳或偏移，保障运输安全。

- 适应复杂工况：摆架的摆动幅度和灵活性，使其能适应巷道的起伏变化、水平或垂直转弯等复杂工况，在不同巷道条件下保障无极绳绞车正常运行。

- 延长钢丝绳寿命：耐磨的轮体材料及摆架结构，可减少对钢丝绳的磨损，避免局部磨损加剧，延长钢丝绳使用寿命。

- 安装与维护便捷：摆架有标准化安装接口，安装快速，便于调整压绳轮位置和角度，部分摆架可快速拆卸，方便检修、更换轮体或润滑保养，减少设备停机时间。

- 安全可靠性高：整体结构坚固，能承受钢丝绳较大张力，摆架上可能设有限位装置，防止压绳轮异常，确保可靠压绳，保障无极绳绞车安全运行。

- 兼容性强：规格尺寸有通用性和兼容性，可适用于多种型号规格的无极绳绞车及不同直径的钢丝绳，降低配件采购和库存成本。
