产品描述

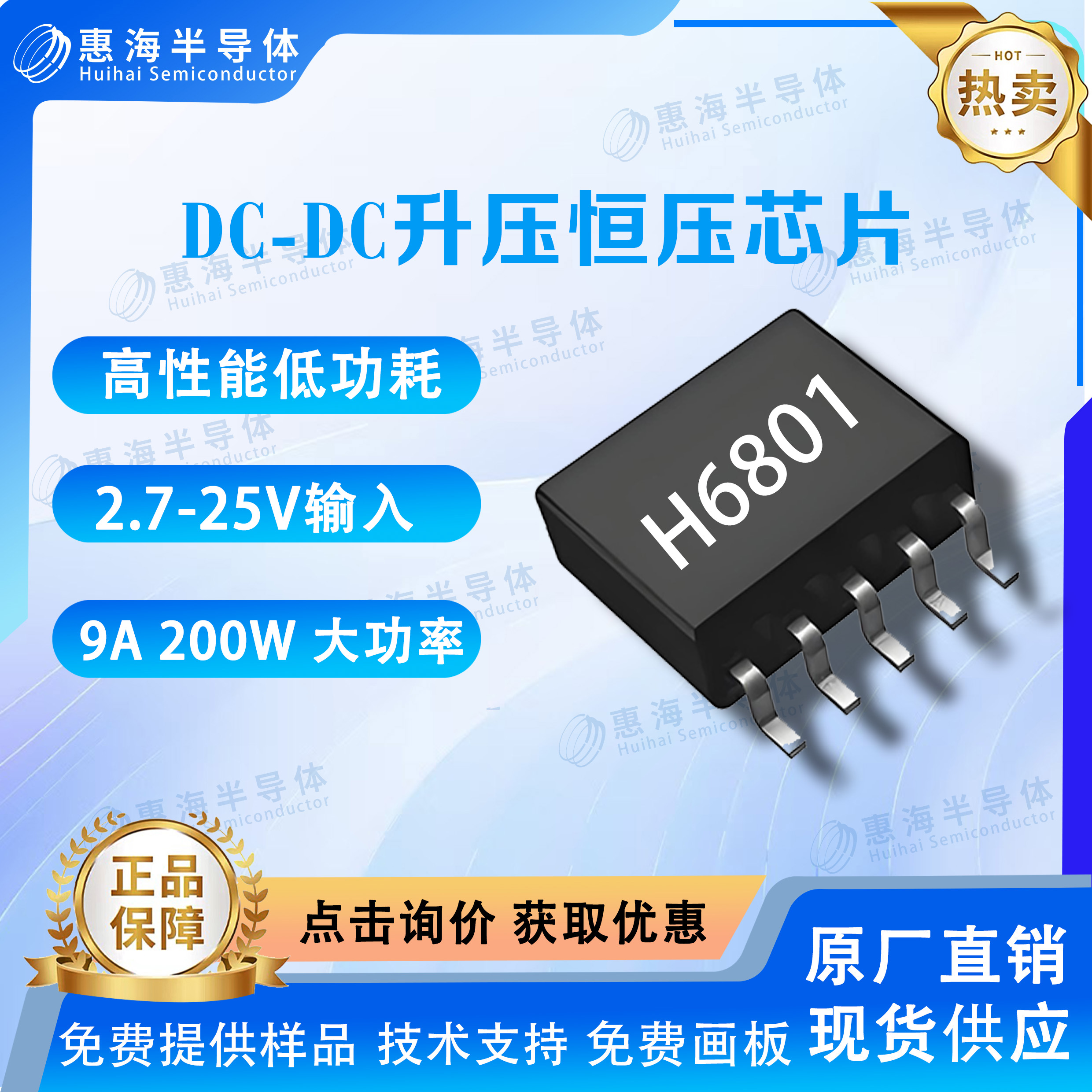

H6801是一款电流模式BOOST异步升压恒 压控制驱动芯片，适用于2.7-25V输入电压范 围的升压恒压电源应用领域，启动电压低至 2.5V。 芯片根据负载的大小自动切换PWM，PFM和 BURST模式以提高各个负载端的电源系统效率。 芯片通过EN脚实现低待机关机功能，当EN脚 接VIN的时候，系统正常工作，当EN脚位被拉低， 系统关机，此时流入芯片内部的电流小于2uA，进 入低功耗待机模式。芯片外部可调节软启启动时 间，可以降低输入的浪涌电流。芯片具有输入过 压保护，当输入电压高于25.2V，芯片过压保护不 升压。 芯片还具有抖频功能，可减小电源的EMI噪 声幅值,芯片固定工作频率为390KHZ。 H6801采用ESSOP-10封装芯片，底部设计散热 片连接GND，可以使芯片有效散热。

产品特征

 宽输入电压：2.7-25V

 输出可调，可达36V

 2.5V启动

 内置40V的LDO供电

 低待机功耗<2uA

 转换效率>95%

 芯片恒压精度≤±3.5％

 支持PWM，PFM以及BUTST工作

 支持低功耗关机模式

 关机电流小于2uA

 支持过温保护功能

 支持过流保护功能

 支持输入过压保护

 典型应用

 移动设备供电

 音频功放模块供电

 摄影灯光电源

 LCD背光显示

 太阳能供电应用
