产品描述

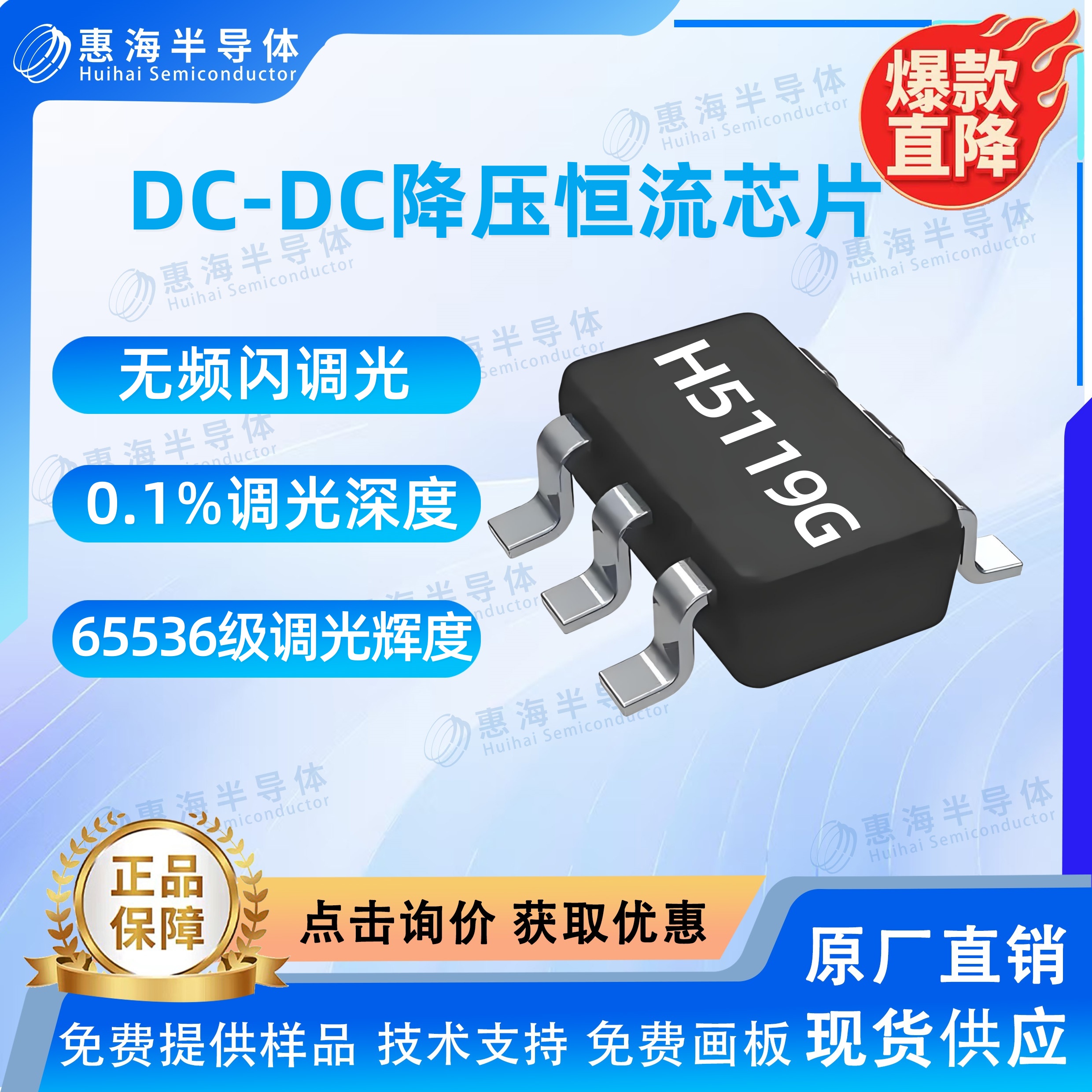

H5119G是一款外围电路简单的多功能平 均电流型LED恒流驱动器，适用于5-85V电 压范围的非隔离式大功率恒流LED驱动领 域。 芯片采用了平均电流模式控制，输出电 流精度在±3％；输出电流对输入输出电压以 及电感不敏感；芯片内部集成了环路补偿， 外围电路更加简洁可靠。 此外PWM端口支持小占空比的PWM调光， 可响应小于60ns的PWM脉宽波形，PWM端口为高 电平，芯片正常工作，为低电平芯片输出关 闭。 H5119G采用SOT23-6封装。

产品特征

 支持宽压输入范围

 平均电流工作模式

 支持输出电流5A

 转换效率95%

 输出电流精度±3%

 支持PWM调光

 工作频率1MHz

 调光频率25KHz

 调光深度可达0.1%

 可做多路共阳极输出，抗干扰强

 带过热保护功能

 带输出短路保护功能

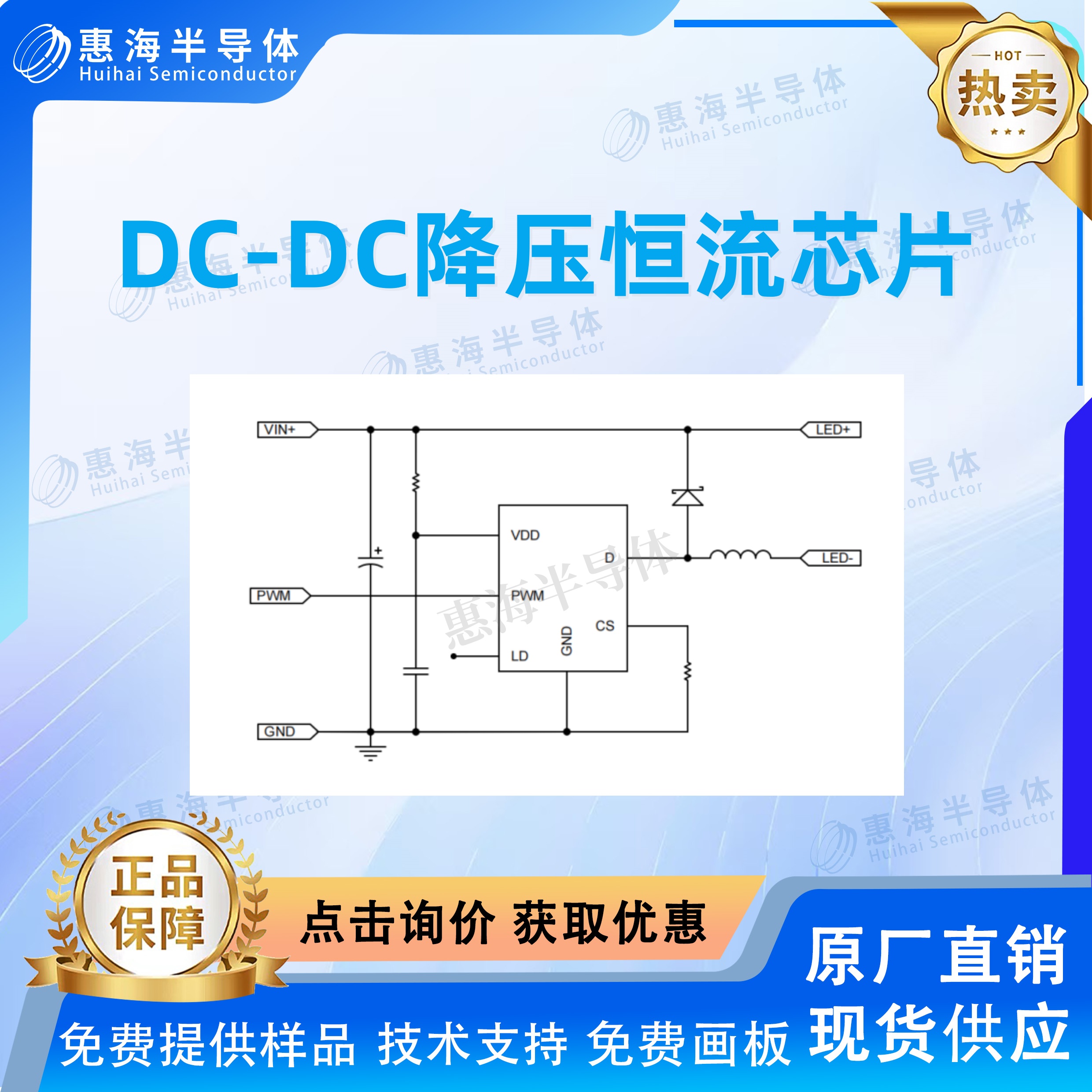

 典型应用

 智能调光照明

 LCD背光驱动及洗墙灯

 景观LED点光源

 商业照明

 建筑照明

 强光手电筒，警示灯

 MR-16LED灯
