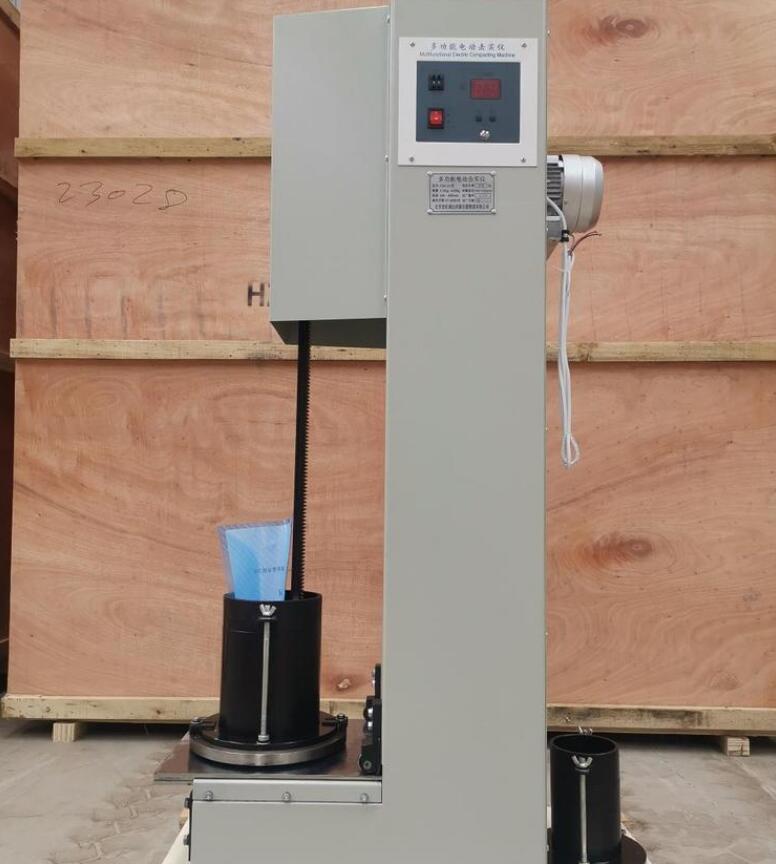

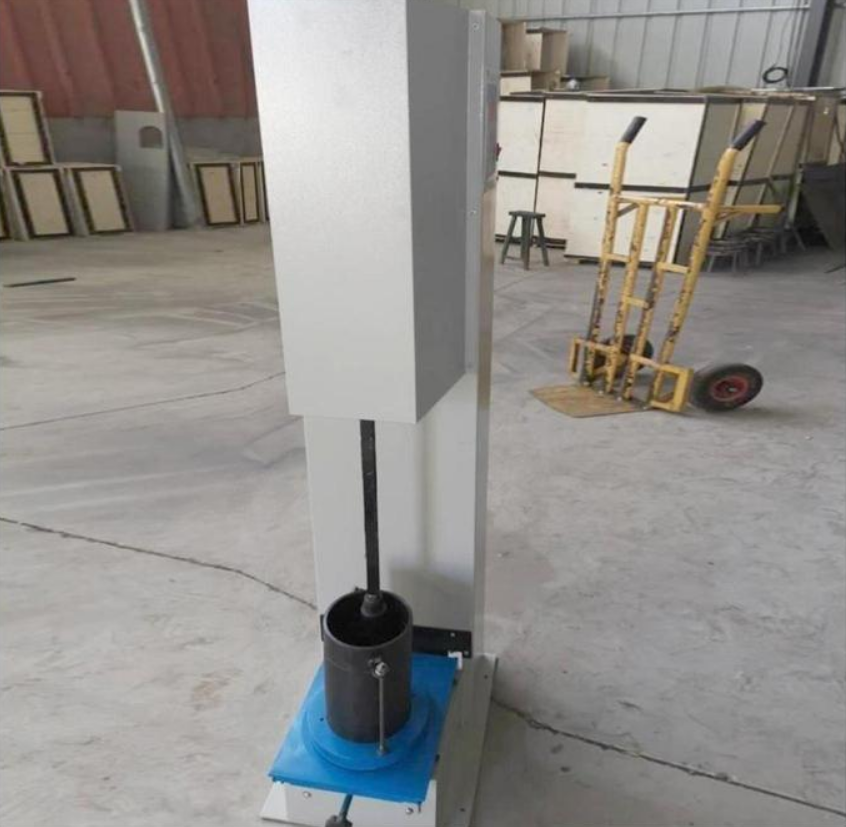

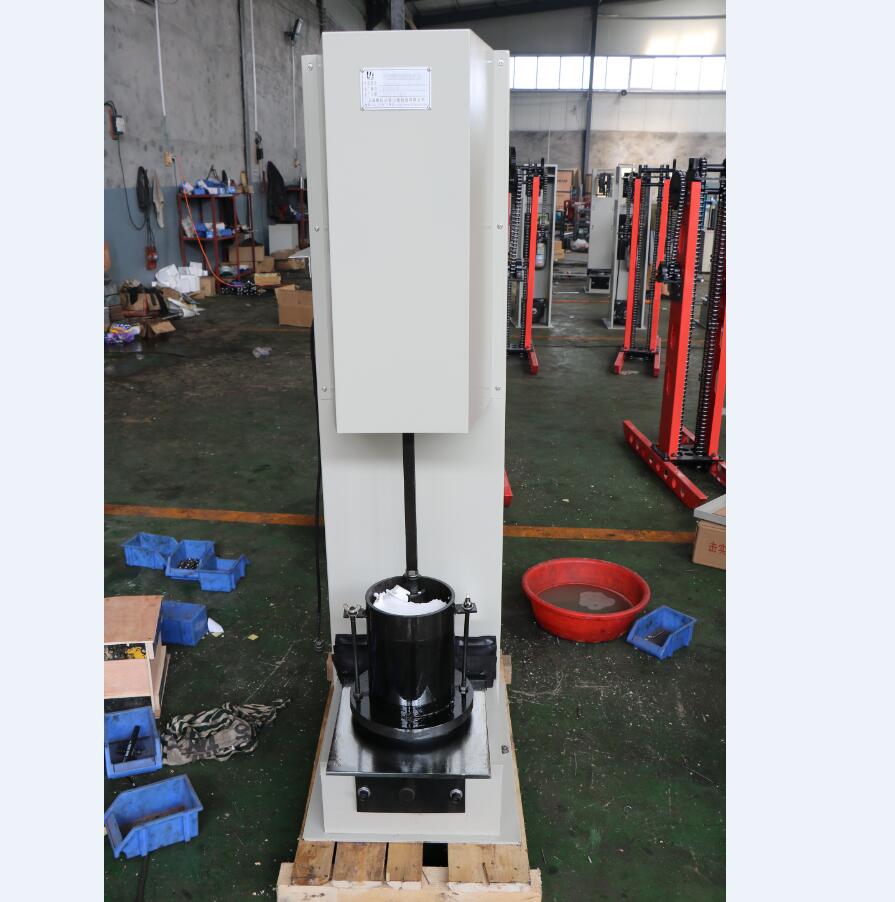

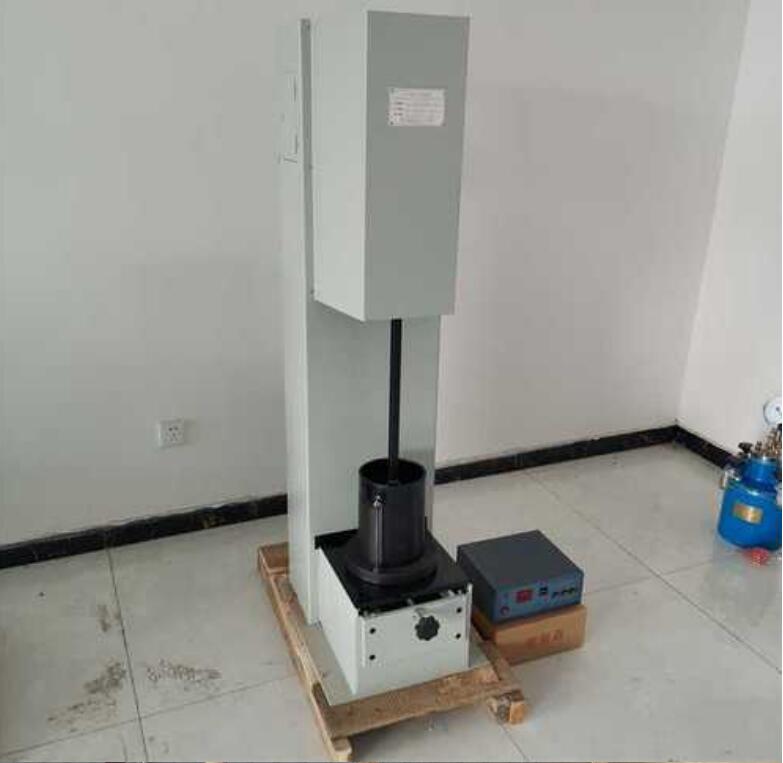

仪器为减轻科研人员的劳 动强度、提高试验效率，根据广大用户意见、我厂经几年时间研制，吸取国外资料优点、在链条式传动的基础上更新,采用齿轮传动,避免了丢锤和锤提不上去的现象,达到可自动记数、自动控制、自动停机等优点。滑道采用多滚珠结构，实现了耐磨损、低噪音等优点，供交通科研部门，教学试验和工程施工单位、试验室和现场试验。可供交通科研部门，教学试验和工程施工单位、试验室和现场试验。
1、 主要技术数据：
重型击实试验：锤重4.5Kg 落距：450mm
轻型击实试验：锤重2.5Kg 落距：300mm
击实筒（重）内径：152mm （轻）内径：100mm
击实筒（重）高：170mm （轻）高：127mm
锤击速度：30－32次/分
电机功率：370W 380伏
2、 安装：
拆箱后松开固定底座螺栓，擦净仪器各部，将仪器放置在地基上，
放置地基螺栓以工作台面为基准，用水平仪校正，使工作台面横竖两向达到0.3‰后，拧紧地基螺栓，将仪器固定好。
3、 调度：
在接通电源前首先检查电源线（三相），并检查仪器电源开关及计数器各部位。注意正反方向，严禁反转。
4、 安装击实锤：
击实锤分轻型、重型两种，做轻型击实时，将小锤芯装入筒内并拧牢固。做重型击实时，将大锤芯装入锤筒内并拧牢固，同时检查落距高度是否正确。本机是一种多用仪器可做不同落距，不同锤重的三种试验，本机备有三种落高弧形圈。
注意选用轻型实验时40齿单独使用。重型试验时40齿、24齿配合。决定选用哪种落距，必须先取下罩壳，安装上或拆卸下大凸轮上的弧形齿圈，选好落距后，用螺丝扳手拧紧，不得有松动现象，然后装上罩壳，拧上螺丝。然后将计数器拨到所需次数，并拨动击实次数定时，计数器每工作一次，需轻轻按一下启动开关，使计数再从零开始。
5、 工作台中心距调整：

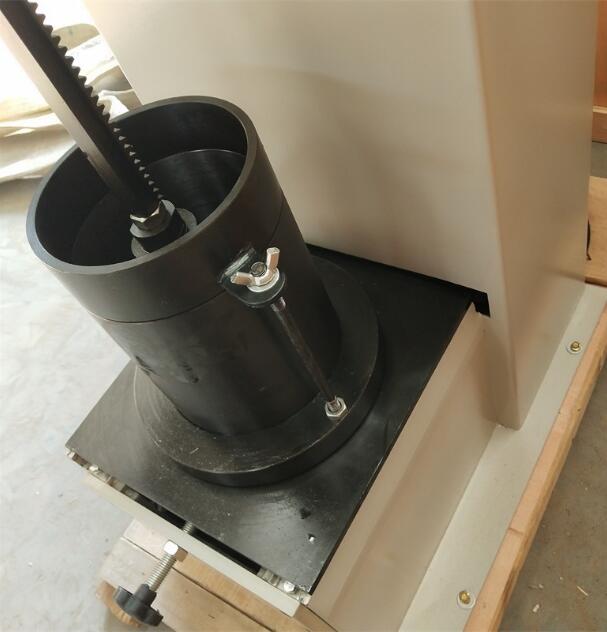

根据使用试模的内径大小，可以将工作台前的M16罗栓的锁紧罗母先松开后，将落锤放入试桶内，然后调整M16栓，调至锤的外径与试桶内径，相应的距离即可，然后将M16罗母锁紧，开机前先用人工提放一下齿条，确认试桶边缘不受击实为准，方可开机工作。

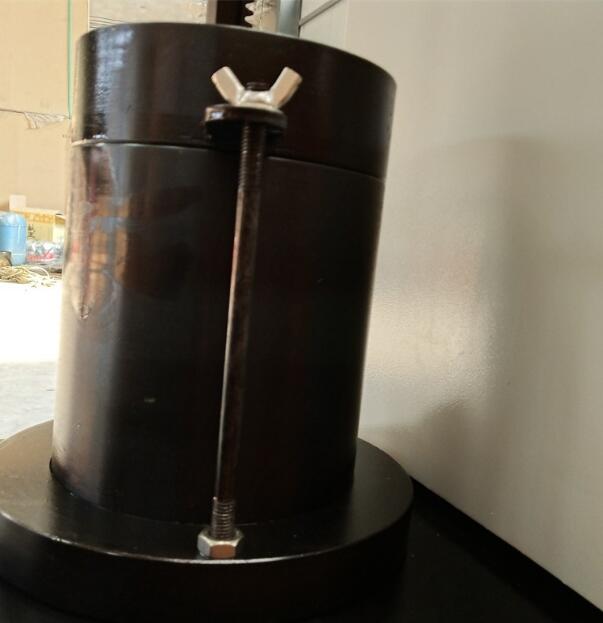

6、两套试模规格不同，因此均配有击锤，螺栓等零件，使用时切勿装错。
7、定期检查紧固件，发现松动，应及时拧紧，每次做完试验后，所用配件应擦洗上油，防腐不得生锈。
8、应定期检查链条的张紧度，如果其挠度大于10mm就应进行调整。
9、在没有装混凝土时，不得启动击实仪，不用时在试桶内垫棉纱或碎纸屑。
10、定期对链条，重锤滑动部分进行润滑。
11、每次击实结束后，应即时对试模、击实锤、钢板平台进行清洗处理。
12、说明书、出厂合格证随机放入包装内
