交叉滚柱导轨/球导轨的特长

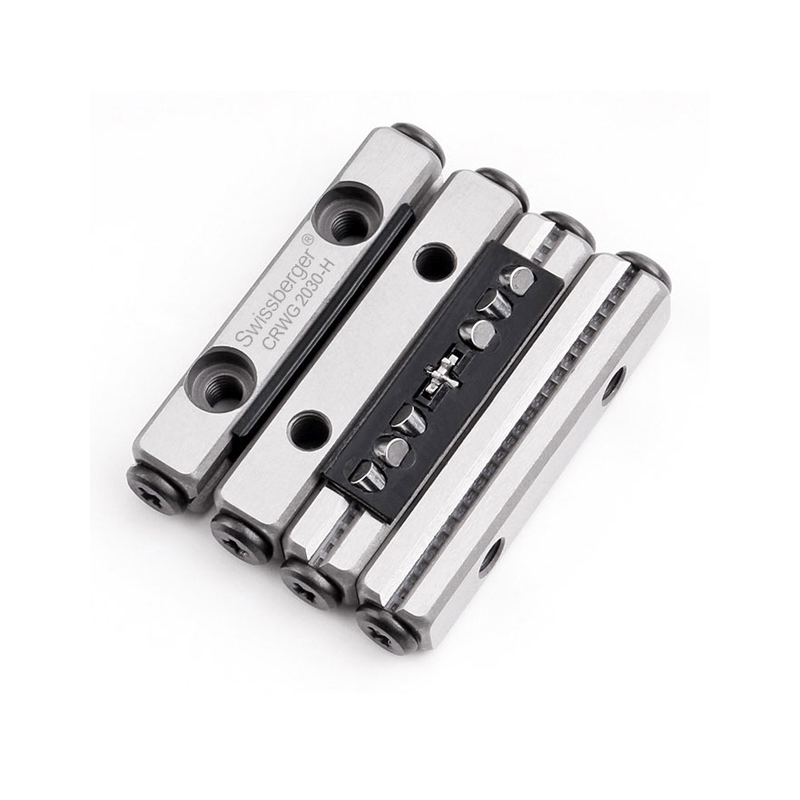

在VR型中,精密滚柱互相直交地组合在一起的滚柱保持器与设置在专用轨道上的90度V形沟槽滚动面组合起来使用。通过将2列滚柱导轨平行地装配,使导轨系统能承受4个方向的负荷。而且,因能向交又滚柱导轨施加预压,从而能获得无间隙且高刚性、动作轻快的滑动机构。

VB型是用短节距间隔将精密钢球保持起来的球保持器B型，与专用轨道V型组合在一起的,具有低摩擦、高精度的有限直线运动系统。交叉滚柱导轨和球导轨被广泛使用在办公设备及其外部设备、各种测量仪、印刷基板钻孔机等精密机器、或光学测量设备、光学工作台、操纵机构、X射线装置等的滑座部分。

使用寿命长、高刚性

利用独特的滚柱保持方法,使滚柱的有效接触长度与传统产品相比增加了1.7倍,并且由于滚柱的节距间隔变短,滚柱数量多,从而刚性增加了2倍,能获得6倍的寿命。因此,对于直线运动部容易产生的振动、冲击问题,能充分进行考虑安全的设计。

平滑的运动

在VR型中,各滚柱通过保持架分隔保持,并且由于保持架中的滚柱袋与滚柱是面接触,有良好的润滑油保持性,所以损小,能获得平滑的滚动运动。

高耐腐蚀性

VR、VB型系列还提供具有出色耐腐蚀性的不锈钢型。
