变电站独立五防系统是一种重要的安全防护设备，主要用于防止电力系统中的误操作，确保变电站的安全运行。以下是关于变电站独立五防系统的详细介绍

五防功能

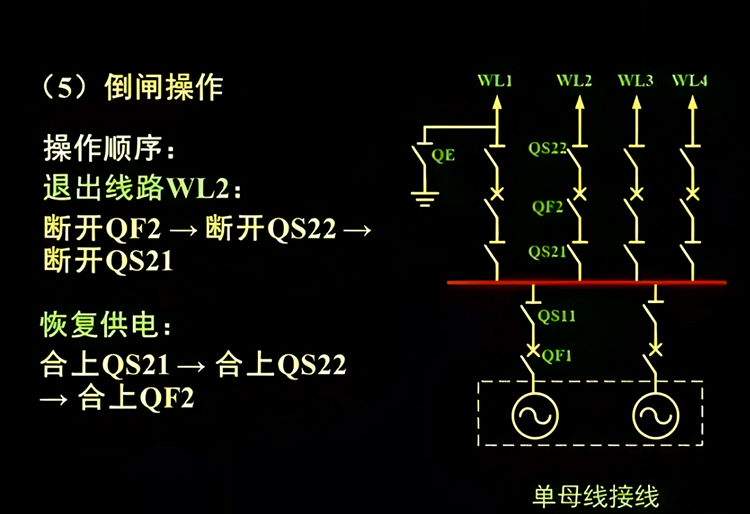

1. 防止误分、合断路器：确保操作指令与操作对象对应，避免误操作。

2. 防止带负荷分、合隔离开关：在开关合闸状态下禁止操作刀闸。

3. 防止带电挂（合）接地线（接地刀闸）：只有在开关分闸状态才能合地刀或挂接地线。

4. 防止带接地线（接地刀闸）合断路器（隔离开关）：确保地刀在分闸位置或接地线已拆除后才能操作。

5. 防止误入带电间隔：保证间隔不带电时才能进入间隔室。

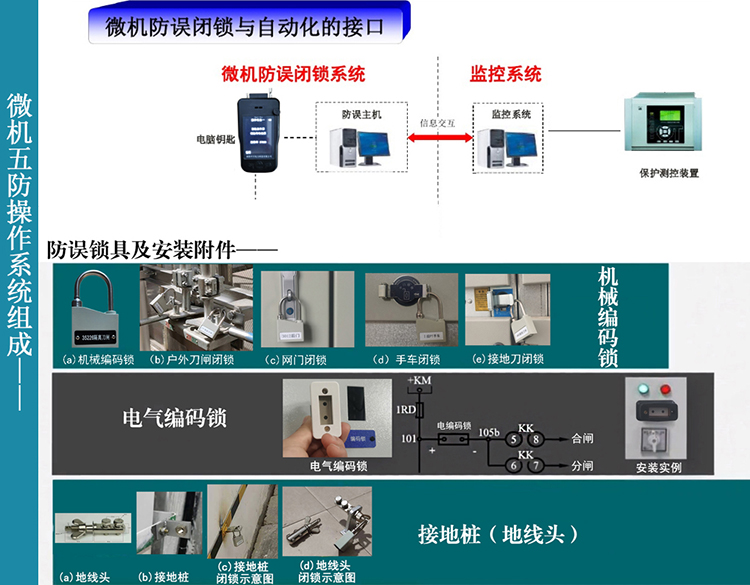

系统组成

u 监控单元：实时监测设备状态，如电流、电压、温度等。

u 执行单元：根据监控数据控制设备，确保操作符合五防要求。

u 通信单元：负责系统内部信息交换。

u 软件系统：协调各单元工作，处理数据，确保系统稳定运行。

工作原理

Ø 在防误主机上进行模拟预演操作，系统根据预设的防误闭锁逻辑库和当前设备状态进行判断。

Ø 将正确的模拟操作生成实际操作程序传输给电脑钥匙，操作人员按钥匙指示操作。

Ø 操作完成后，通过电脑钥匙回传信息，保持设备状态与现场一致。

系统分类

Ø 模拟屏型：以模拟屏为核心，预存操作程序，现已较少使用。

Ø 微机型：在微机上安装五防系统，与监控后台通信，实现数据交换和操作控制。

应用范围

l 广泛应用于变电站、新能源发电、输电线路、配电自动化等领域。

验收与维护

l 验收时需检查闭锁逻辑的正确性，确保系统功能完善。

l 定期巡检、维护和升级，保证系统长期稳定运行。

l 综上所述，变电站独立五防系统通过其完善的防误功能和实时监控能力，有效防止误操作，保障电力系统的安全稳定运行。
