平面的钢闸门这一控制设备,相较于其他各类型式的闸门,在互换性、结构设计、安装制造以及维护管理等方面具有***优势,受到设计人员的***青睐,在我国水利工程当前的排灌、泄水、引水发电以及航运等各项工程中的应用极为***,为水利工程的良好运行提供了坚实的支撑。本文下面就对平面钢闸门相关问题加以概述:

1. 1结构组成

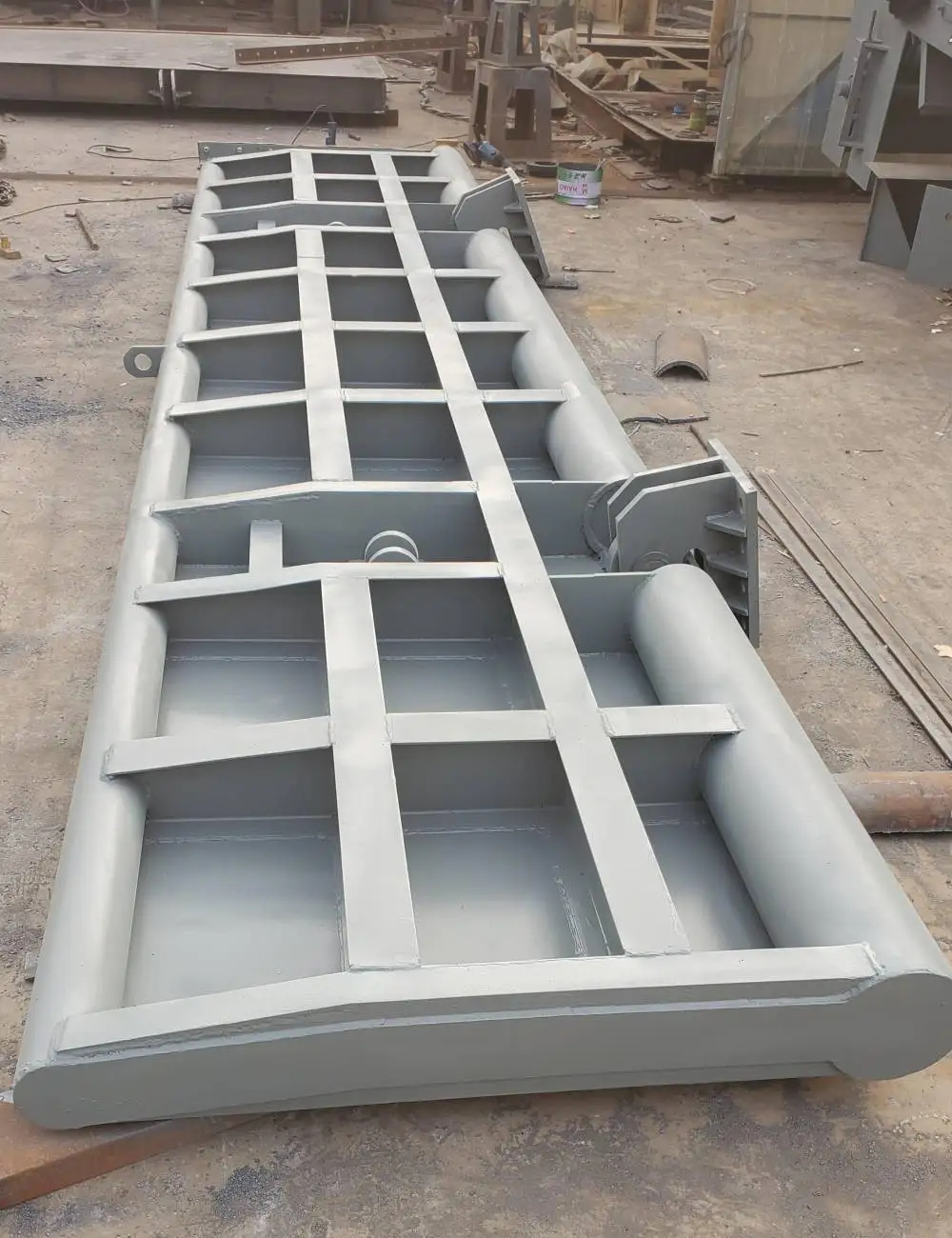

门叶结构、埋固构件及闸门启闭机械设备是组成平面钢闸门设备的三个主要部分,这三大部分又包括各自的小型构件,且各类构件发挥着*的作用,所有构件综合发挥作用,***终***平面钢闸门的健康运作。D门叶结构包括面板、梁格以及纵横向联统行走支承、止水等几类构件,它是用来对孔口进行封闭与开启的挡水结构,其中,面板直接挡水并将水压力传输到梁格,梁格对面板进行支撑,联结系统则***水压力的平衡性,行走支承则***门叶结构的灵活移动,止水则用以避免闸门的渗漏水问题。2)埋固构件主要包括行走支承运行的轨道、加固角钢(保护孔口边棱部位与门槽)以及止水橡皮结构的接触型钢。3)闸门启闭的机械设备主要用于闸门操作,闸门的形式、孔口数量、扇数、启闭机的设置与动力等,均会影响到闸门工作,目前螺杆式的启闭机常用于小型的闸门,而油压式的启闭机与卷扬式的启闭机则常用于大中型的闸门。

结构特点：1.铸铁闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。2.通过楔块装置的楔紧达到密封，并经精密加工后配研，故密封性好。3.采用预埋钢板或预埋螺栓式安装，安装、调试、使用、维护方便，使用寿命长。　　 渠道闸门产品特点： 重量轻:约为普通闸门的1/3重量。 耐腐蚀:耐酸碱及耐大部分腐蚀性化学品及污水、海水等。 密封性好:采用橡胶软密封，密封效果好 力矩小:由于闸板重量轻，且闸板与道轨板之间摩擦阻力小，故操作力矩小。 寿命长:闸板与导轨之间装有防锁死结构使密封面磨损非常小。 维修方便:若经多年使用后出现泄漏现象，只需将闸板吊起，调换门框上橡胶密封圈即可，省时省力，维修成本低。 手动操作:采用螺杆式启闭操作，操作方便、轻巧、可靠。 电动操作:电动控制装置，定位***、操作轻巧、易实现自控和远控。

 主导产品有：QL-0.3T-200T单吊点、双吊点螺杆式启闭机。具有手推带锁式、封闭手摇式和手电两用式等。QPQ、QPK5T-200T固定式、移动式、单、双吊点启闭机可根据客户要求配备远程控制高度显示器。闸门有PZ、PGZ型铸铁闸门、铸铁镶铜闸门、不锈钢闸门、插板闸门、拍门（潮门）、堰门、钢结构闸门（弧形闸门、平面滑动闸门、平面定轮闸门），规格有：0.2×0.2-10×10米，其中有双向止水闸门、反向止水闸门、深水闸门、高压密封箱式闸门和各种橡胶止水。现产品已销往全国20多个省市自治区。广泛应用于排灌、水电站、河道、水产养殖、水库、污水处理等水利工程。本厂可为您提供优质产品，全程服务。竭诚欢迎新老朋友来厂考察、洽谈合作。我厂宗旨：视质量为生命，以信誉求发展。



水工建筑物的重要组成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物等。渠道铸铁闸门分类1按制作材料划分。主要有木质渠道铸铁闸门、木面板钢构架渠道铸铁闸门、铸铁渠道铸铁闸门、钢筋混凝土渠道铸铁闸门以及钢渠道铸铁闸门。2按渠道铸铁闸门门顶与水平面相对位置划分。主要有露顶式渠道铸铁闸门和潜没式渠道铸铁闸门。3按工作性质划分。主要有工作渠道铸铁闸门、事故渠道铸铁闸门和检修渠道铸铁闸门。4按渠道铸铁闸门启闭方法划分。主要有用机械操作启闭的渠道铸铁闸门和利用水位涨落时渠道铸铁闸门所受水压力的变化控制启闭的水力自动渠道铸铁闸门。5按门叶不同的支承形式划分。主要由定轮支承渠道铸铁闸门、铰支承渠道铸铁闸门、滑道支承的渠道铸铁闸门、链轮渠道铸铁闸门、串辊渠道铸铁闸门、圆辊渠道铸铁闸门等。结构组成渠道铸铁闸门主要由三部分组成:主体活动部分，用以封闭或开放孔口，通称渠道铸铁闸门，亦称门叶；埋固部分；启闭设备。活动部分包括面板梁系等称重结构、支承行走部件、导向及止水装置和吊耳等。埋件部分包括主轨、导轨、铰座、门楣、底槛、止水座等，它们埋设在孔口周边，用锚筋与水工建筑物的混凝土牢固连接，分别形成与门叶上支承行走部件及止水面，以便将门叶结构所承受的水压力等荷载传递给水工建筑物，并获得良好的渠道铸铁闸门止水性能。启闭机械与门叶吊耳连接，以操作控制活动部分的位置，但也有少数渠道铸铁闸门借助水力自动控制操作启闭。形式选择进行渠道铸铁闸门形式选择时，需要根据渠道铸铁闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等，结合渠道铸铁闸门的特点，参照已有的运行实践经验，通过技术经济比较确定。其中平面渠道铸铁闸门和弧形渠道铸铁闸门是-常采用的门形。大、中型露顶式和潜没式的工作渠道铸铁闸门大多采用弧形渠道铸铁闸门，高水头深孔工作渠道铸铁闸门尤为常用弧形渠道铸铁闸门。当用作事故渠道铸铁闸门和检修渠道铸铁闸门时，大多采用平面渠道铸铁闸门。工作渠道铸铁闸门前常设置检修渠道铸铁闸门和事故渠道铸铁闸门。对高水头泄水工作渠道铸铁闸门由于经常作动水操作或局部开启，应设法减少渠道铸铁闸门振动和空蚀现象，改善渠道铸铁闸门水力条件，按不同的部件考虑动力的影响，并对门体的刚度和动力特征进行分析研究。对门叶和埋件的制造、安装精度都应严格控制，当门槽边界流态复杂或体形特殊时，除需参考已有运行的成功试验，还应通过水工模型试验解决可能发生的振动、空蚀问题，以选定合适的门槽体形。
