一、产品名称

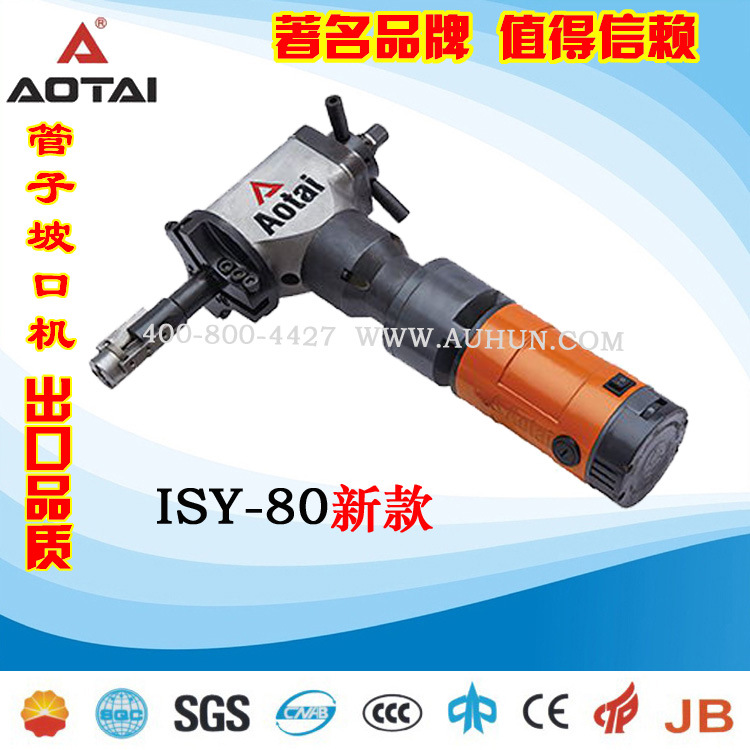

ISY-80T电动管道坡口机、内涨式管道坡口机、便携式管子坡口机、电动管子坡口机
二、特点介绍
1、采用高性能电机驱动，动力大，坡口平稳

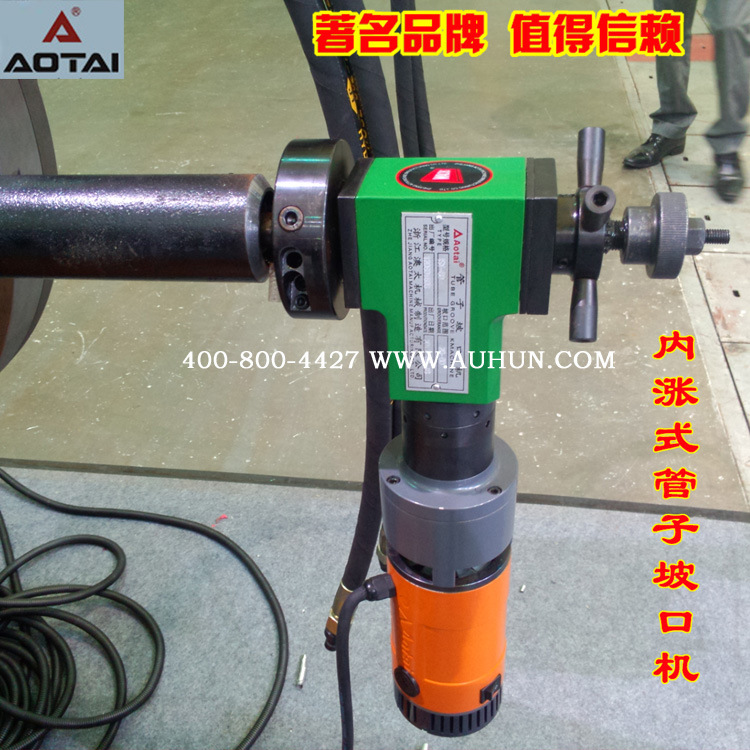

2、内涨式结构，自定管子中心，胀紧速度快，操作简单
3、可选择0°～37°角度对管子进行坡口
4、坡口速度快，降低劳动力
“T”字形的结构设计，轻便型管内安装，管子端面坡口、倒角装置，结构紧凑、重量轻、便于携带等特点。
三、产品参数
| 产品名称 | 内涨式电动管道坡口机 | 型号 | ISY-80T |
| 电压频率 | AC220V/50Hz | 输入功率 | 800W |
| 工作电流 | 3.6A | 切削壁厚 | 2～15 mm |
| 坡管内径 | ￠28～76mm | 坡口范围 | ￠28～80 mm |
| 刀盘空载转速 | 55 rpm | 轴向进刀最大行程 | 22 mm |
| 进刀方式 | 手动进刀 | 重量 | 11 kg |
| 用途 | 管子的U、V型焊缝的坡口、倒棱、削边 | 品牌 | 奥焊、澳太广东代理 |
五、出厂配置
1、整机1台
2、涨紧块一套

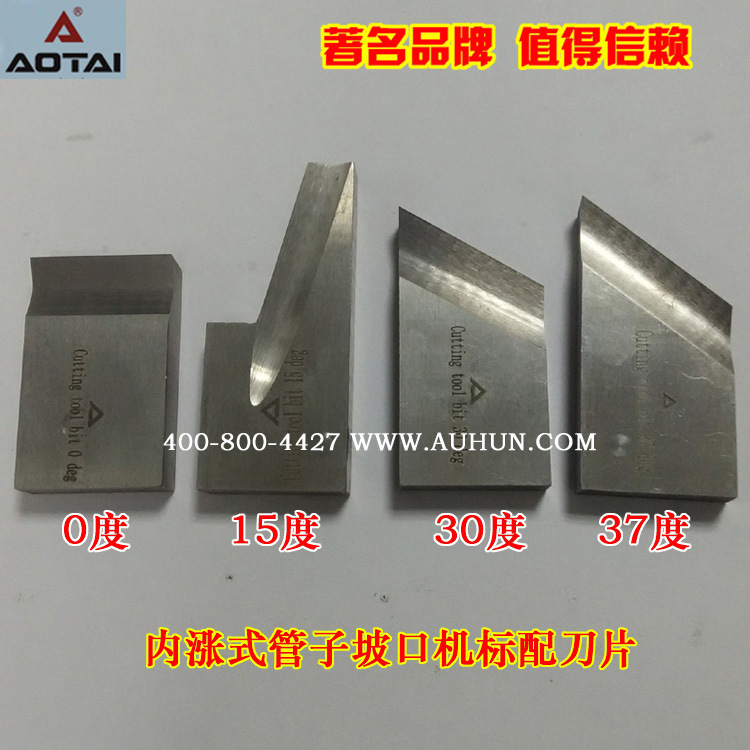

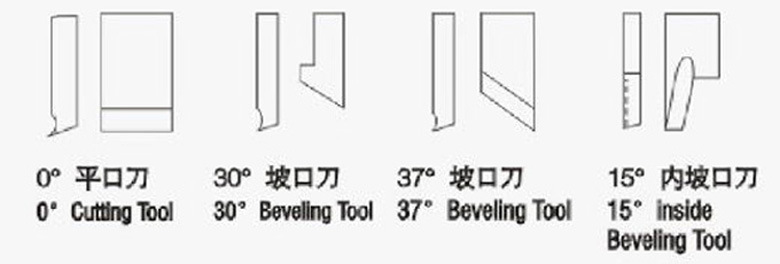

3、标配刀具0°、15°、30°、37°各一片
4、专用折卸工具套
5、说明书一份
6、保修卡一份
7、合格证一份
六、管子坡口机用途
适用于各种等级的碳钢、不锈钢、合金钢等材料管子的U、V型焊缝的坡口、倒棱、削边等加工，还可以对焊后的凸面法兰和平面法兰进行切削坡口加工。
七、应用领域
广泛应用于石油、化工、天然气、食品、钢炉、制药、核电、场管建设等行业管道安装工程及抢修作业。
八、主营产品
佛山市奥焊机械专业生产电动坡口机、电动管子坡口机、管道坡口机、内涨式坡口机、管材切割坡口机及气动坡口机，坡口机刀片、坡口机胀紧块配件。
1、T型-内涨式管子坡口机型号
技术参数：
电 动 | 气 动 | 加工范围（内径mm） | 坡口壁厚（mm） | 刀盘转速（rpm） |
ISY-28T | TCM-28T | Ф16-28 | ≤15 | 58 |
ISY-80T | TCM-80T | Ф28-76 | ≤15 | 55 |
SDC-120T | TCM-120T | Ф45-90 | ≤15 | 42 |
SDC-150T | TCM-150T | Ф65-159 | ≤20 | 34 |
SDC-350T | TCM-350T | Ф150-330 | ≤20 | 16 |
2、Y型-内涨式管子坡口机型号
技术参数： |
电 动 | 气 动 | 加工范围（内径mm） | 坡口壁厚（mm） | 刀盘转速（rpm） | ISY-150 | TCM-150 | Ф65-159 | ≤15 | 34 | ISY-250 | TCM-250 | Ф80-240 | ≤15 | 16 | ISY-351 | TCM-351 | Ф150-330 | ≤15 | 14 | ISY-630 | TCM-630 | Ф300-600 | ≤15 | 10 | ISY-850 | TCM-850 | Ф600-820 | ≤15 | 8 | ISY-1050 | TCM-1050 | Ф820-1020 | ≤15 | 7 | ISY-1300 | TCM-1300 | Ф1015-1255 | ≤15 | 5 | ISY-1500 | TCM-1500 | Ф1270-1470 | ≤15 | 4 |
|
3、II型-内涨式管子坡口机型号 技术参数： |
电 动 | 气 动 | 加工范围（内径mm） | 坡口壁厚（mm） | 刀盘转速（rpm） | ISY-250-II | TCM-250-II | Ф80-240 | ≤75 | 16 | ISY-351-II | TCM-351-II | Ф150-330 | ≤75 | 14 | ISY-630-II | TCM-630-II | Ф300-600 | ≤75 | 10 | ISY-850-II | TCM-850-II | Ф600-820 | ≤75 | 8 | ISY-1050-II | TCM-1050-II | Ф820-1020 | ≤75 | 7 | ISY-1300-II | TCM-1300-II | Ф1015-1255 | ≤75 | 5 | ISY-1500-II | TCM-1500-II | Ф1270-1470 | ≤75 | 4
|
|
