在关机状态下，按住模式键5秒进入键盘锁键设置状态，屏幕中间显示需要选择的值，选择的值为0—3.

选择0；键盘都不锁

选择1；模式键锁定，温度设置键不锁

选择2；模式键不锁，温度设置键锁定

选择3；全锁

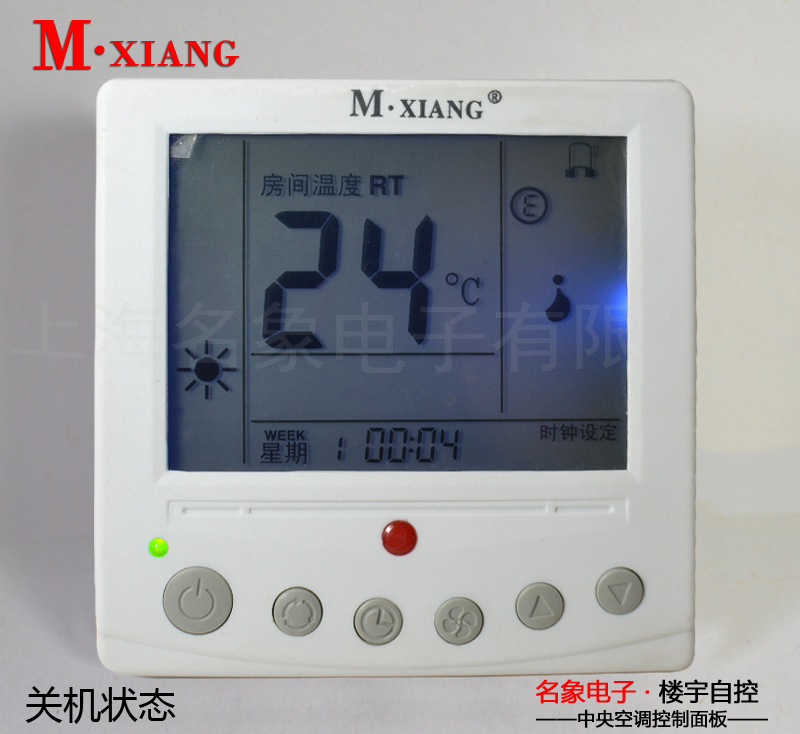

正面M·XIANG

产品概况

YCK 205A系列液晶温控器由电子逻辑电路其测量温度与设定温度进行比较，控制中央空调末端的风机、水阀等，应用于宾馆、写字楼、商场、工业、医疗特别是另墅等民用建筑，使所控环境温度恒定为设定温度范围内，此款温控器配有遥控器，可实现远距离控制。

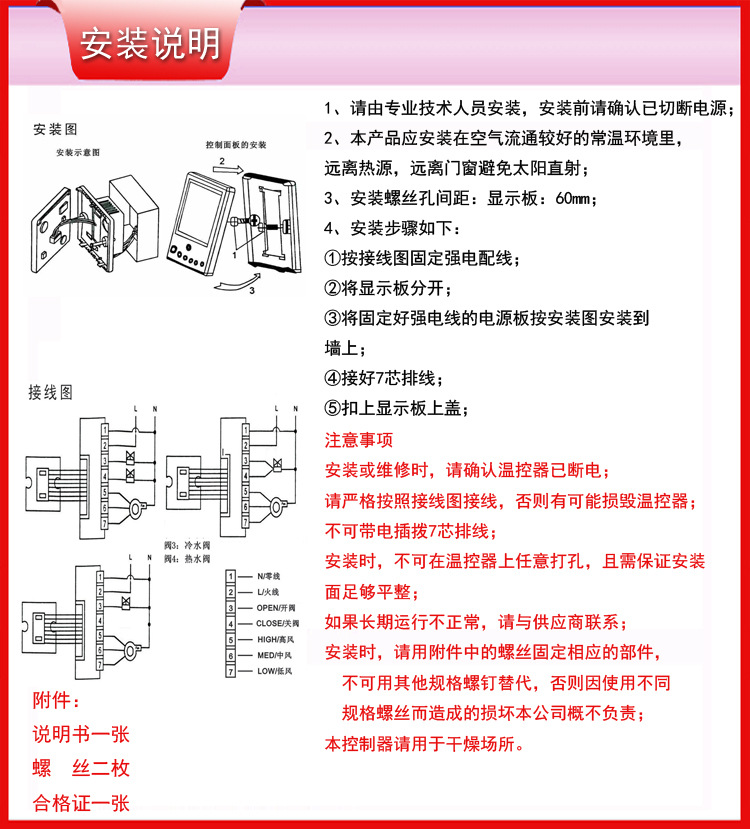

安装说明

1、请由专业技术人员安装，安装前请确认已切断电源；

2、本产品应安装在空气流通较好的常温环境里，远离热源，远离门窗避免太阳直射；

3、安装螺丝孔间距：显示板：60mm；

4、安装步骤如下：

①按接线图固定强电配线；

②将显示板分开；

③将固定好强电线的电源板按安装图安装到墙上；

④接好7芯排线；

⑤扣上显示板上盖；

反面

YC K200A／205A系列液晶温控器

操作指南

查询房间温度

按设置键一次，LcD显示房间温度：例如，显示房间温度为2 5~C不按任何键5秒后或按其他功能键可退出 l查询状态。

Ⅱ查询或修改机号(仅用于联网机型)

连接按设置键两次，可进入查询或修改状态，按温度上下键可调整机号(0—99)不按任何键5秒后或按其他功能键可退出查询或修改状态。

Ⅲ修改时间

1调整星期

连续按设置键三次，可进入调整星期状态，按温度上下键可调整星期如星期日。

2调整时钟

再按设置键一次，可进入调整时状态，按温度上下键可调整时钟(24小时制)所示为下午1 4点。

不按任何键5秒后或按其他功能键可退出设置状

Ⅳ设置星期开关机定时

连续按设置键五次，可进入星期定时设置状态，按温度上下键可调整定时时间。每天可设定一个定时开机时间和一个定时关机时间，一周共需设定1 4个开关时间。

当设定好某个定时时间后，按设置键确认并进入下个定时时间的设置。例如不按任何键5秒后或按其他功能键可退出设置状态。

V设置星期定时使能状态

连续按设置键，当LCD同时显示“时钟设定”时，可进入设定星期定时使能状态，按温度上升键可调整定时开机的使能状态，按温度下降键可调整定时关机的使能状态，所示为定时开关机时间有效。不按任何键5秒后或按其他功能键可退出设置状态。

注意事项

安装或维修时，请确认温控器已断电；

请严格按照接线图接线，否则有可能损毁温控器；

不可带电插拨7芯排线；

安装时，不可在温控器上任意打孔，且需保证安装面足够平整如果长期运行不正常，请与供应商联系；

安装时，请用附件中的螺丝固定相应的部件，

不可用其他规格螺钉替代，否则因使用不同

规格螺丝而造成的损坏本公司概不负责；

本控制器请用于干燥场所。
