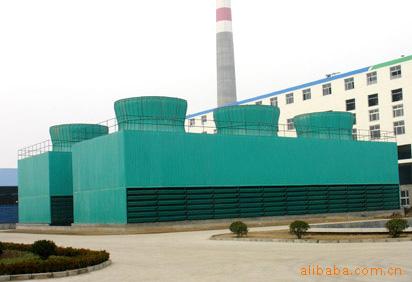

玻璃钢污水冷却塔

产品说明：

     WTZ系列玻璃钢自然通风风筒式污水冷却塔，WTY系列化、玻璃钢诱导通风筒式污水冷却塔，WTY系列玻璃钢组合式鼓风污水冷却塔等，为国内首次研制，并首批应市的新产品。玻璃钢自然通风污水冷却塔，是在调查了煤气站循环冷却系统，铝合金风机抽风式机力塔及钢制鼓风式机力塔，风机使用寿命短，腐蚀率高的前提，首次研制设计玻璃钢自然通风塔，目前国内无同类产品为国内首先开发。

   污水（包括酸碱污水）冷却循环系统的冷却塔，习惯上为钢筋混凝土结构，木结构及混合结构等，普遍为先行设计图纸，而后土建施工及安装。这种沿用至今的做法、工期长、构造笨重，效率低，以玻璃钢系列污水令却塔取而代之 ，这具有工厂专业化生放 ，专业队伍组装调试，不仅上马快，而且工期短，冷却效果有保证。它是改革的成果，是行这有效，有利发展生产，有利队四化建设的事业，通过一些单位的使用权用，充分显示了它的生命力。

2、设备特点

1. 自然通风风筒式污水冷却塔（WTZ系列）自然通风、无风机、节约能源，出塔风速小、噪声极低，不存在风机、电机腐蚀损坏问题。维修费用小，运行可靠。
2. 诱导通风风筒式污水冷却塔（WTY系列）在自然通风风式冷却塔基础上增设一次风风机及诱导器，加大了进塔二次风量的抽力及总进风量。

   一次进风设备采用玻璃钢阔叶片轴流风机 ，风量大、耗电小、重量轻、两次诱导风由塔进风口吸入，可造成塔内局部负压冷却水。这种塔 ，它具有自然通风塔及机力塔的双重优点。并可实现冬季、初夏、深秋三个季节停风机运行，年能耗低。

3. 组合式鼓风污水却塔（WTG系列）。本设计为玻璃钢鼓风冷却塔，采用玻璃钢风机，玻璃钢填料，较好地解决了设备受蚀问题。本玻璃钢鼓风冷却塔组合式方形塔，它具有占地小、体重轻、组合灵活，适用于各种循环水量。
4. 各类冷却塔均匀为严格防腐，塔内钢件均用玻璃钢防腐护套，壳体及填料全部为玻璃钢结构，轻质 高强、耐硫、酚类介质，安装维护方便。

3、填 料

玻璃钢鱼尾大格网（fish – tail）FT54×100×0.6(1.0)

玻璃钢鱼尾小格网（fish – tail）FT54×100×0.6(1.0)

玻璃钢弧形交错形：HJ70×80×84°

填料阻力计算已考虑了：由于填料积泥，油膜的阻力影响。

每层填料均设十字复合加强肋，以保证填料积垢挂油不产生挠曲、变形及折裂。

4、适用范围

    本三个系列产品，适用于烟煤及无烟煤气站的洗涤水冷却 ，对于含焦油小于400mg/1，悬浮物小于400mg/1的其他废水均能能适用。

     由于本三个系列产品整体材质耐蚀、耐温性能好，对于化工行业酸性废水，对于各行业的高温水的冷却及其他清洁高温差循环冷却水均能适用。

5、材质特点

聚酯树玻璃钢材质试验参数。

    浸溶剂试验将玻璃钢制品取样，浸入含苯10mg/1，汽油90mg/1的40℃温水中，持续时间72小时，取出后在室温下（气温20℃，湿度65%）测得抗拉强度为1946.80Kg/cm2,大于原始值1649.20 Kg/cm2,(t =21℃,φ=65%)。

浸水试验(浸水72小时):

6、设计思想

   本产品的设计,考虑了污水塔的特点,它区别于其它清水塔,高淋水密度,高容积散质系数的点波,斜波填料等,在此是不适宜的,对于自然通风塔,由于塔体的自然抽风能力的要求,高达几十米的风筒是不可少的.因为塔内外空气温度差及风筒高度,是冷却能量的推动力,而故一般自然通风冷却塔,一次基建投资相当高.本设计从填料阻力,风筒导风曲线上,其它塔体阻力不设收水器,采用低值,即以低阻力获得低的通风筒,达到一次投资省,具体计算中采用了低的淋水密度、低风速、使单位面积上冷却务，同时使多杂质污水，不堵塞填料，鼓风塔能耗低。


  本产品的设计 ，相当于向各设计部门及使用单位，提供系列的定型塔，特别是对于塔水温有严格要求的使用单位，通过计算，即能选到适用的定型塔。

    本系列塔斯社尢适应于高温差 、高进水温度的条件，如煤气站循环进塔水温75℃～ 55℃出塔水温55℃～35℃一般温差在15℃ ，对于化工循环水也是如此，塔体配水采用管式杯型喷咀 ，喷水处水压4～7m。

    诱导通风塔是一项新的成果，它比自然通风塔有更大的适应性，比自然通风塔 ，当t2-C冷却幅度在4℃左右或小于4℃时，完成这样的冷却任务，自然塔经济性能就很差，（塔高投资大）。一般认为，采用机械通风塔为好，但诱导通风塔它可心辅助通风机的风量与风压来提高自通风塔总的抽力，故而较低的自然通风筒，即能适应要求淋水密度大，出塔水温低的情况。
    本厂向您推荐该系列产品，欢迎设计者和我厂合作，推广使用这一新研究成果，使之获得更新的进展。

7、性 能

（1）WTZ系列自然通风风筒式污水冷却塔性能表

注:16层格风冷却数为:N=1.783λ0.51

（2）WTY系列诱导通风风筒式污水冷却塔性能表

WTG系列组合式鼓风污水冷却塔性能表
