本系统是一款高性能LED 遥控调光控制器，主要应于用各类需要调光调色温的LED 灯（5-20W ），如

LED 球泡灯，LED 吸顶灯，LED 筒灯等。采用2.4G 高频无线遥控控制，具有功耗低，传输距离远，抗干扰能力强，空中通讯速率高等特点。遥控器外形时尚美观，功能实用简单。具有调光，调色温，自由分组同步控制。控制器模块化设计， 接线点与固定点容合在一起，便于与灯具铝基板配套兼容和二次开发。

电源要求：

   本系统需要恒流兼恒压的电源，并且具有快速的响应速度，控制模块的pwm 几乎是4M（1000*4000）的频率，对于采用源边检测电流的恒流源是不可以的，（原因就是反应速度太慢，会造成LED 灯闪烁，抖动，调制不良等问题。也许有些电源厂家可以做好，客户需要自己测式），最好采用次级三极管检测反馈的电源，反应速度快。（还有就是直接利用光耦的门槛电压来恒流的，效果也很好，就是效率稍微低了一点，和用三极管检测恒流的原理相同，只是三极管的门槛电压低一下，效率就高一些）。 一般的电源，负极只有一个，在控制板上面可以把led-和V-连起来，但是在低亮度是效果就会差一 些。可以把电源的负极分为两个，LED-就是经过恒流检测的地，V-就是最终的地，这样，控制模块用的电就不经过恒流检测，在低亮度是就会效果较好。

LED 要求：

   本系统对LED VF 值要求比较严格，要求LED 总的正向电压最多只能比电源的输出电压低1V，最好是在0.5V 以内。如一个6×1W 的LED 电路，若LED 的VF 值为3.0V，6 颗串联为18V，则电源的输 出空载电压需在在18.5-19V 之间。若LED 的VF 值为3.4V,6 颗串联为20.4V，则电源的输出空载电 压需在21V-21.5V 之间。电流则根据LED 的额定负载电流给予。

应用实例：

右图为该系统在一款6W 球泡灯上的应用实例，采用的是三星5630LED,

每颗LED 的工作电流为150mA,VF 值3.2V，每路分别采用5 串两并共阳

极的电路设计，采用的电源参数为:输入：AC86-264V;50/60HZ

输出:DC 16.5V，电流300mA.系统工作良好.

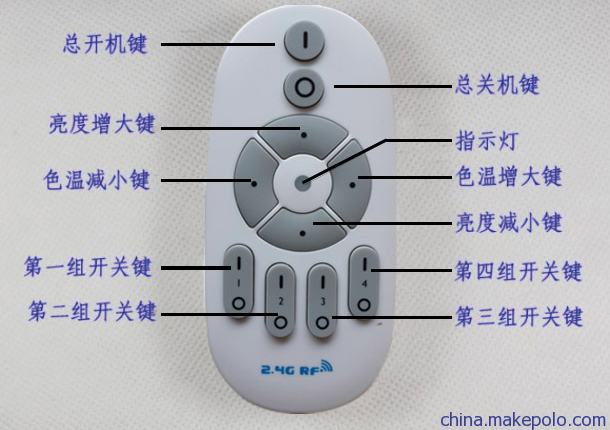

基本功能操作

1.对码和分组：遥控器需要与控制器进行对码操作后才能使用，方法如下： 将控制器与负载灯具，电源连接正常完成后，选定需要分组控制的灯，切断电源 10 秒钟后重新接通

2.电源，在接通电源的瞬间（3 秒钟内）点击相应组开键， 该灯将"慢闪三下"确认匹配与分组成 功。重复以上步骤直到将所有欲分组的灯分组。

 注：每个控制器只能同一遥控器上的一组匹配，一个遥控器可以匹配无数个控制器，但一个控制器最多只能同时接受4 个遥控器同时匹配。

 2.清码与重新分组：如果房间布局改变，或者使用喜好变化，可能需要更改以前的分组，重新分组前

 需将遥控LED 灯的地址码清除，方法如下：

选定需要清码的灯，切断电源10 秒钟后重新接通电源，在接通电源的瞬间（3 秒钟内）点击"全开" 键或相应组开键  ， 5 次， 该灯将"快闪六下"确认清码成功。 清码成功后重新分组的操作过程和第1 条"对码和分组"的操作过程完全一致。

3.小夜灯功能：长按"全关"键 ，所有灯同时调至小夜灯模式.长按"分组关"键  ，可以 将分到该组的灯同时调至小夜灯模式 .小夜灯亮度为最高亮度的2‰.

 注意事项

 1.该控制系统一定要按照第二章的要求匹配电源和LED，不可使用电压波动过大的电源和非常规LED ;

 并请注意电源正负极和输出正负极的正确连接，如反接会导致控制器损坏。

 2.控制器请勿放在大范围金属区或附近有强电磁波区内使用，否则会严重影响通讯距离。
