样品或现货	现货	标准类型	国标
标准编号	GB1228	品牌	嘉翔
类别	大六角	螺纹规格	M16-24 M27-30
公称长度	多种规格	材料等级	20MnTiB 35VB
产品等级	10.9	头型	六角形

产品信息：

钢结构用高强度大六角头螺栓



1 范围

   本标准规定了螺纹规格为M12～M30高强度大六角头螺栓的型式尺寸、技术条件及标记。

   本标准适用于铁路和公路桥梁、锅炉钢结构、工业厂房、高层民用建筑、塔桅结构、起重机械及其他钢结构摩擦型高强度螺栓连接。

2 规范性引用文件

   下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

    GB/T 2 紧固件 外螺纹零件的末端(GB/T 2—2001，idt ISO 4753：1999)

    GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件

    GB/T 1237 紧固件标记方法(GB/T 1237—2000，eqv ISO 8991：1986)

    GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母 尺寸代号和标注(GB/T 5276—1985，eqv ISO 225：1983)

3 尺寸

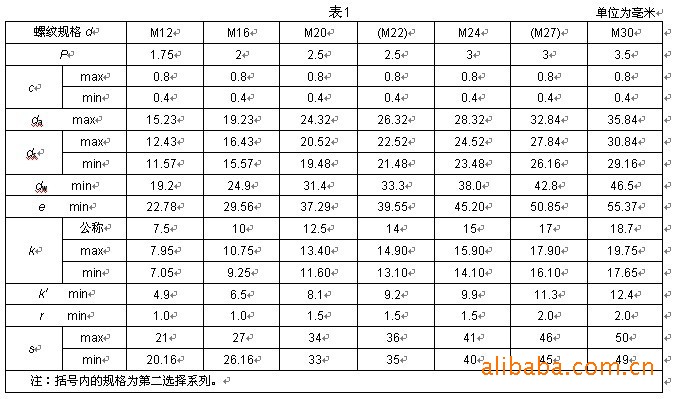

    尺寸见图1及表1~表3。尺寸代号和标注按GB/T 5276的规定。螺纹末端尺寸和标注按GB/T 2的规定。









中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会



图1
