三、使用环境
    1、温度：0℃～40℃
    2、湿度：25℃时不大于85%
四、产品规格

五、使用方法

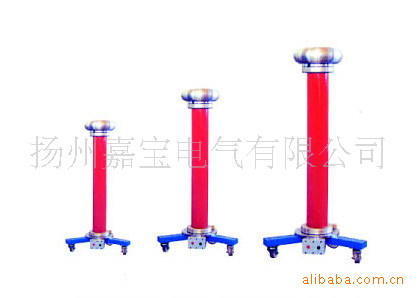

1．打开箱盖，箱盖上装有多值千伏表及专用电缆，提起箱体，分压器就装在箱底上。

2．先将地线与分压器接地柱接牢，再将专用电缆的一端接分压器，另一端接多值千伏表。

3．将被试品与分压器均压环牢固联接。

4．检查接线无误，严守操作距离，接通高压即可进行测量。

5．多值千伏表读数单位为“KV”，首先按下电源键，显示“0”。按下“DC直流”键显示直流电压值；按下“AC峰值”键显示交流峰值；按下“AC真有效值”键显示交流直有效值；按下“AC峰值/√2电压值。

6．多值千伏表显示窗口，若左上角显示“←”时，说明9V电池应更换。

六、注意事项

1．试验现场不得有杂物，以免影响测量精度。

2．地线必须联结牢靠，确保安全操作距离。

3．试验完毕必须充分放电，显示“0”后，试验人员才能进入现场。

4．严禁超额定电压使用。

5．保证设备表面清洁，存放在阴凉干燥处。

七、产品计量校对

如产品需要计量校对时，松开表头面板固紧螺钉，调整请参看图一及图二：

多值千伏表视图                  多值千伏表后视图

          5                                     1   2   3  4

           ON

           DC  直流

               峰值

          AC真有效值

           峰值/√2                          6    7    8

图一                             图二

1．效对直流电压值：先调零，调图一中的电位器“5”，然后校准，调图二中的电位器“1”。

2．校对交流真有效值：先调零，调图二中的电位器“6”，然后校准，调电位器“2”。

3．校对交流峰值：先调零，调电位器“7”，然后校准，调电位器“3”。

4．校对交流峰值/√2：先调零，调电位器“8”，然后校准，调电位器“4”。

八、产品配套表

SGC-
