特点：符合UL-2353规范，直接用于变压器而不需中间绝缘带，缩小变压器体积，且直接焊锡，不须先将外层绝缘层剥除。
耐温：130℃。耐压：可高达16KV，任意两层绝缘可通过3KV/分钟。
用途：高频变压器产地：台湾（大晋公司）。

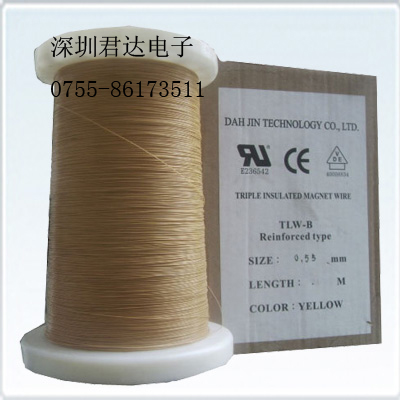

大晋三层绝缘线
进口线不零卖，要整轴购买
耐高压和可直焊是此三层绝缘线（TLW-B）的特色，在制造过程中，可减少绕线的磨擦损坏，并快速绕线，以求更高效率；当做成成品时，因其体积缩减，致使美观、实用、便利。三层绝缘线TLW-B用于相关产业，如：高频变压器……
参考规格：CNS8938、C3151、UL2353、UL1950。
1. 外观：线轴上的线以目视、手触、指甲法等依下各项查检。
目视：有无痕伤或污损；表面光滑、光泽、颜色是否均等。
手触：有无粘附着着。
指甲法：指甲括擦，是否容易剥落。
2. 尺寸检验：用精度0.001mm以上测微计测定完成外径、导体径、绝缘膜厚度，须符合表1规定。
3. 产品包装：如附表规2定。
三层绝缘线TLW-B包装长度
导体线径 包装长度 线材净重 产品总重
mm m g g
0.16 5020*2 3901 4743
0.20 5020*2 3901 4743
0.25 5020 2735 3375
0.30 5020 4016 4656
0.32 5020 4432 5072
0.35 5020 5353 5993
0.37 5020 5837 6477
0.40 4020 5378 6018
0.45 3020 5092 5732
0.50 3020 6142 6782
0.55 2020 5019 5659
0.60 2020 5725 6365
0.65 2020 6820 7450
0.70 1520 5712 6352
0.75 1020 4498 5138
0.80 1020 5028 5668
0.90 1020 6428 7068
1.00 1020 8067 8707
备注：1.每轴米数，按标准米数加20米。
2.每轴米数1000米以下，容许1个接头。
3.每轴米数1500米以上，容许2个接头。
用途： 广泛应用于长期工作温度在130℃以下的高频变压器、电感绕组。
快递： 中通快递，联昊通快递，顺丰快递，申通快递。首重12元，广东省内，续重1元/kg。广东省外，续重6元/kg
