【昆仑海岸】 JWSH-815S-ACW12SD型高精度温湿度变送器

系统通用指标

模拟输出	两路4～20mA，公共地线
网络输出	RS485
防爆等级	不防爆
显示模式	带液晶显示
液晶显示	温度℃，湿度％RH，报警提示H/L
显示分辨力	0.1％RH，0.1℃
显示精度(温度)	±0.3℃或±0.5％F?S，两者取大
显示精度(湿度)	±1.5%RH(0%RH～100%RH，25℃)
输出精度(温度)	±0.5℃或±0.5％F?S，两者取大
输出精度(湿度)	±2%RH(0%RH～100%RH，25℃)
电路工作条件(湿度)	5%RH～95%RH
电路工作条件(温度)	0～60℃
探头工作条件(湿度)	0～100％RH
探头工作条件(温度)	-40～85℃/-50～200℃，任选
供电	DC 24V(20V～28V)
负载(电压输出)	输出阻抗≤250Ω
负载(电流输出)	≤500Ω
负载(继电器触点容量)	2A/30vdc,0.4A/250VAC
传感器特性	重复性﹤0.5％RH，﹤0.1℃；年漂移﹤1％RH，﹤0.1℃
外壳尺寸	180mm×130mm×53mm

 购买必读

特价商品： 所有特价商品，不能使用中华自动化购物券 售后服务： 本产品全国联保，享受三包服务，质保期为：1年质保。
如因质量问题或故障，凭厂商维修中心或特约维修点的质量检测证明，享受7日内退货，15日内换货，15日以上在质保期内享受免费保修等三包服务。

 系列简介及说明

JWSH-8系列温湿度变送器产品的自身定位为工业级产品。对于-50～200℃范围内的温湿度测量，利用瑞士Rotronic公司的多种高精度探头。

特点：
显示精度为：±1.5％RH，±0.3℃(25℃，0～100%)，带温度补偿；
多种模拟输出0～5V或0～10V或4～20mA；
128×64大液晶显示温湿度，报警状态；
零点修正功能，温湿度报警点任意修改；
探头工作最大温度-50～200℃；
可选继电器输出；
可选RS485/RS232输出；
具有测量露点功能。

 系列用途

适用于工业级、高精度要求的通讯机房、办公室、厂矿、车间、仓库、医院、档案馆、博物馆、暖通空调、楼宇自控以及通风管道等环境的温湿度测量。

 使用说明

JWSH-8系列高精度温湿度变送器

JWSH-8						高精度8号壳温湿度变送器
	15S-					壁挂式，0～50℃，含S3探头，黑色
	20S-					分体式，-40～85℃，含2米延长线和S探头，安装件AC1303-M
	21S-					分体式，-40～85℃，含5米延长线和S探头，安装件AC1303-M
	30C1-					包括自带2米电缆的IC-1探头，-50～200℃，送烧结过滤器和安装件AC1303-M
	30C					包括自带2米电缆的IC-3探头，-50～200℃，送烧结过滤器和安装件AC1303-M
	30M-					包括自带2米电缆的IM-3不锈钢探头，-50～200℃，送烧结过滤器和安装件AC1303-M
	30E-					包括自带2米电缆的IE-1耐压探头，-50～100℃/200℃，送烧结过滤器，G1/2螺纹
		□				模拟输出信号，不要求时省略
		VB				两路0～5V
		VC				两路0～10V
		AC				两路4～20mA，公共地线
			□			网络输出信号，不要求时省略
			W1			RS 485
			W2			RS 232
				□		继电器，不要时省略，触点容量2A/30V DC,0.4A/125V AC
				1S		1路继电器输出，温湿度上下限、上上限、下下限中任意四个(必须带显示)
				2S		2路继电器输出，温湿度上下限、上上限、下下限中任意四个(必须带显示)
				4S		4路继电器输出，温湿度上下限、上上限、下下限中任意四个(必须带显示)
					D	带液晶显示
					□	不带液晶显示，只有批量大才支持这种特殊要求，省略

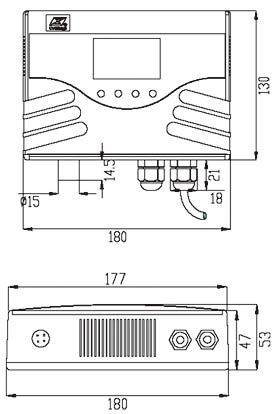

 安装方式
