| 小型焊锡吸烟罩 | 小型焊锡吸烟-使用过程 |
 焊锡吸烟罩A型 | 一、产品规格: | | | 1、BJ-13型 透明喇叭 | | 直径 180mm 可接抽风软管直径 75mm ( 3 寸) | | 2、BJ-12透明喇叭 | | 直径 180mm 可接抽风软管直径 63mm ( 2 寸半) | | | | | | | | | | | | |
|
二、透明喇叭 | | 外形尺寸 | A型:ф180×180 | 阻燃级 | HBV-1 | 拉伸强度 | 65Mpa | 热变形温度 | 137℃ | 透光率 | 87 % | 三、开关档位 | | | 大、中、小、关四档位 |
四、吸风管(可选台湾PVC软管、大陆PVC软管) |  | 外形尺寸 | A 型: ф60×1500mm B 型: ф75×1500mm C 型: ф100×1500mm | 温度范围 | -30℃-140℃ | 最大空气流速 | 30m/s | 最大工作压力 | 2000Pa | 吸烟罩及吸软管 |

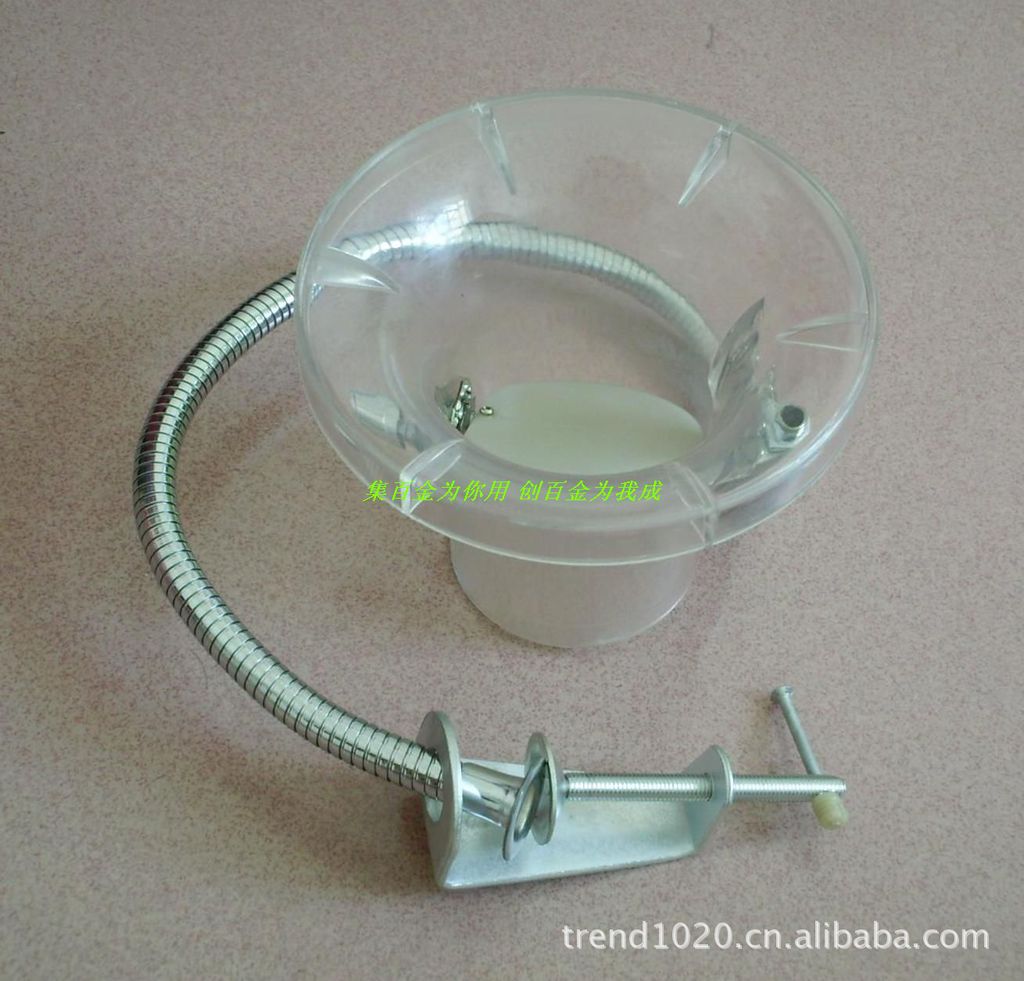

五、固定架座 | | 旋转臂 | ф14×550mm 镀铬 | 调范围 | 横向旋转 360° 纵向弯曲 360° | 工作台面厚度 | 10-60mm |

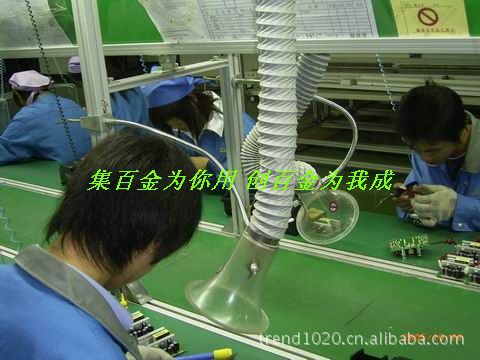

| 一般用途:1、电子公司:生产线抽风系统中使用; 2、研发室、化学、机器设备等局部小型空气污染之抽烟排气。 生产线抽风系统,研发室,化学,机器设备等局部空气污染之抽烟排气,是电子厂焊锡时首选排风设备.可要求配置1.5米PVC抽烟管 一般使用: 1 、电子工厂等:生产线上长方型或圆型抽风排烟风管,于每个工作点上方开一小圆孔,平时用挡板封闭之烟罩连接支管及座,固定于风管侧面或下方。下方技术员需焊锡及抽烟时,将整组附风量调整开关之焊锡抽烟罩之底座锁扣固定于桌面倒吊于任何可固定之点,依焊锡时烟飘之方向配合以最适当之位置及方向,将透明光滑平整之喇叭罩口离焊锡口约10公分承接烟气等排至主排风管或经抽风机排至室外。2 、较长期不使用时,2r整厂之美观及让同一主抽风管下各种使用中之抽烟罩更具交率,宜清洁保养后收存,至下次任何工作点需要时再于定点装上。 3 、保养:此抽烟罩涉及使用技术员长期间拥有较好空气品质之权益,使用者不可高温之焊罩或上方绕性 PVC 风管,并需经常不定期自行将平滑透明压克力罩清洁。如焊锡油烟量大罩体呈黄色时,可自行用牙膏简易擦拭。
|
|
可承接电子厂 LED灯具焊接生产线的排风抽烟系统工程,如需安装排风系统 可来电咨询 13923789193 张生
