一、特    点

 ◆外形符合国际潮流，面板尺寸符合ICE标准。

 ◆采用接线端子直接与线路焊接的连接方式，大功率输出接线可靠。

 ◆采用PID自整定算法、软硬件综合电磁兼容性设计等先进的技术与工艺。

 ◆上限、下限超温报警功能

 ◆测量值修正功能，用于修正由热电偶、热电阻、补偿导线所产生的测量误差。

 ◆过冲抑制功能，用于减少温度过冲。

 ◆密码锁功能，以防误操作。

 ◆信号采集速度≥100次/秒

 ◆多种控制输出方式

 ◆信号输入采用光电隔离技术，抗干扰能力强，性能稳定可靠

二、用    途

     广泛应用于电力、化工、塑料、包装、食品等多种行业中的温度测量控制。

三、技术指标

     1. 工作电源：AC220V ±10%  50Hz

     2. 控制方式：PID自整定

     3. 测量精度：±1%

         4. 触点容量：3A/AC250V（阻抗负载）

         5. 输入信号：热电偶 K：0～1200℃   E：0～750℃

                  热电阻 Pt100：-200～650℃   Cu50：-50～150℃

     6. 控制输出：V — 控制固态继电器SSR，逻辑输出

                  M — 控制双向可控硅，触发脉冲输出

                                A — 控制交流接触器，有触点

                 AZ — 直接驱动2KW以下电热器不需用外接交流接触器，大容量触点

               AWU — 控制交流接触器，无触点

              ADTB — 控制交流接触器，带保温定时报警输出，有触点

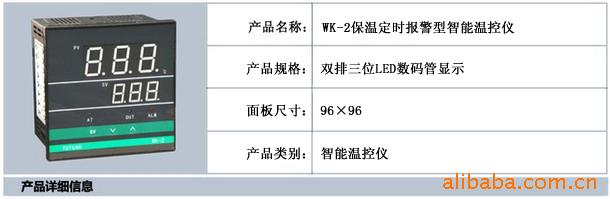

         7. 显示位数：双排三位LED数码显示

 8. 使用环境：温度-10℃～50℃，相对湿度：≤85%RH，无腐蚀、无导电尘埃

四、型    谱

五、面板布局

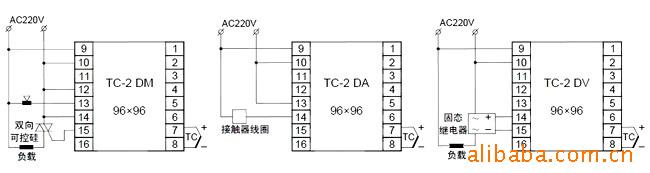

六、接 线 图
