一、GYHTC-410温湿度控制器产品概述：
GYHTC-410温湿度控制器，实时检测温度、湿度值，并实时与用户所设定温度、湿度值比较并决定输出状态。
按下开机键，设备进入开机状态，自动模式时，当检测到湿度测量值大于上限设定值时，输出开关合上；当湿度值小于下限设定值时，输出开关断开。
手动模式时，输出开关合上，连续运行5分钟后，当检测到湿度测量值大于上限设定值时，继续工作；当湿度值小于下限设定值时，输出开关断开，并进入自动运行模式。
高温保护功能，在自动或者手动模式下，当温度测量值达到温度上限设定值时，输出开关强制断开，设备自动关机；必须重新开机后，方可正常运行。

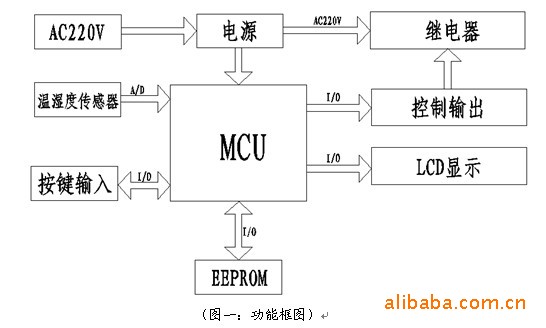

二、GYHTC-410温湿度控制器功能框图
三、GYHTC-410温湿度控制器技术参数：
l 供电电源：AC220V±10%
l 整机功耗：小于2W
l 湿度测量范围：10-90%RH
l 湿度测量精度：±5%RH（电容型湿度传感器）
l 温度测量精度：±0.5℃（25℃条件下 NTC）
l 工作条件：温度 0℃--50℃，湿度 10--90 %RH
l 存储条件 ：温度 0℃～40℃，湿度 80%RH以下
l 温度设定范围：设定范围为0-40℃
l 湿度设定范围：设定范围为10-90%RH
l 掉电记忆 ：在断电的情况下，能够自动保存设定参数
l 输出负载：继电器输出，纯电阻负载为250V/3A
四、GYHTC-410温湿度控制器控制过程：
在开机的状态下，湿度测量值HR，湿度上下限的设定值分别为：HR-H、HR-L，温度的测量值为TR，温度上限的设定值分别为：TR-H
自动模式运行时，当HR>HR-H，输出合上； HR<HR-L时，输出断开；手动模式运行时，连续运行5分钟，当HR>HR-H，继续合上； HR<HR-L时，输出断开。自动或手动模式运行时高温保护，当TR≥TR-H时，输出断开，10秒后自动关机，用户必须重新开机，方可继续运行。
五、GYHTC-410温湿度控制器功能说明
1、显示功能
该产品使用LCD显示，显示内容为：

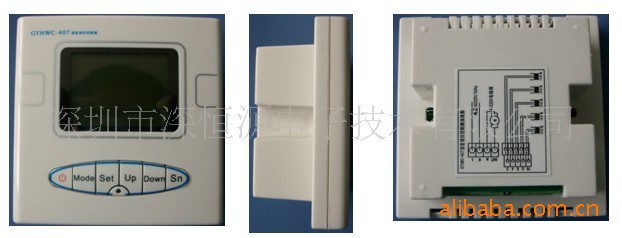

六、GYHTC-410温湿度控制器外形尺寸（标准的86外壳：86x86x42mm）

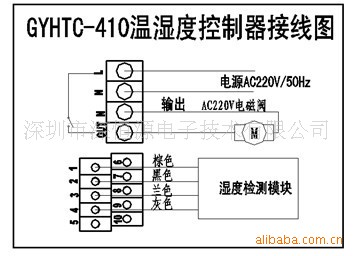

七、GYHTC-410温湿度控制器接线方式
产品使用端子的接线方式，方边安装和使用。
具体接线图参见实际产品。
