DH31-EX新型压铸模具钢|DH31-EX耐高温模具钢|DH31-EX锌合金压铸模具钢|DH31-EX铜合金压铸模具钢

产品详细描述：

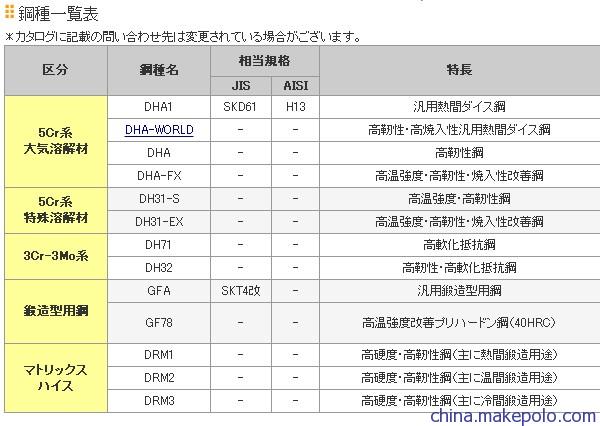

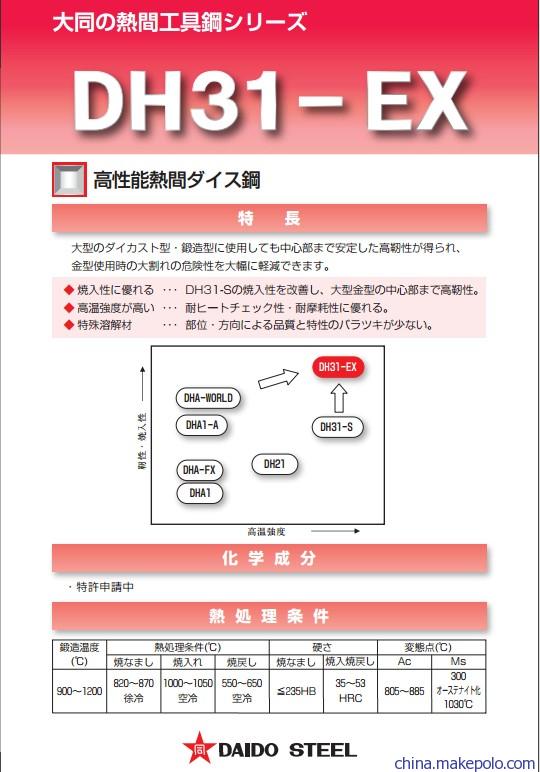

DH31-EX日本大同DH31-EX高寿命热作模具钢
DH31-EX特长
最优化成分+均质化处理(相对于DH31-S)
⒈淬透性、韧性大幅提升
⒉抗疲劳强度提升
⒊切削性稍为良好
⒋破坏韧性、耐热龟裂、热熔损性与DH31-S等同

DH31-EX用途：
用途硬度
Al、Mg压铸件 43~49HRC
压铸模部件 45~50HRC
DH31-EX特性位置
韧性 - 高温强度      耐热龟裂性 – 破坏韧性
DH31-EX材料特性 ：
热处理条件 ：
淬火温度(℃)1000~1050气冷风冷油冷
回火温度(℃)550~650空冷
热处理曲线
淬火温度与硬度的关系
淬火硬度因成分改变而提升
回火性能曲线
600℃以上的回火软化抵抗有同等水准
耐热龟裂特性
各钢种平均裂纹长度比较
配合相应硬度耐龟裂性几乎同等
试验片硬度&平均裂纹长度
抗高温软化
DH31-EX的高温特性 ：
耐AL冲蚀性
熔液材料：ADC12
熔液温度：700℃
浸入时间：300min
旋转：200rpm
DH31-EX热处理特性 ：
CCT曲线
低温域淬火速度的影响
实际热处理韧性
DH31-EX在低冷却速度下也可保持良好韧性
