优价供应BHQ-C玻璃钢槽式桥架

10台起批

￥32.00

扬中市扬中市油坊镇长旺街

产品属性

图文详情

品牌推荐

品牌/型号

汇金/BHQ-C

是否提供加工定制

是

类型

槽式桥架

品牌

汇金

材质

玻璃钢桥架

型号

BHQ-C

适用范围

腐蚀环境

产品认证

其他

汇线桥架是使电线电缆管缆敷设达到标准化系列化通用化水平的必要工程结构,我公司总结了钢制桥架多年的使用情况后,自行研制开发了具有阻燃性防腐性机械强度高等特定性能的SMC聚脂模压原料,通过机械化模压和拉挤一次成形的玻璃钢汇线桥架.它比钢制汇线桥架的任何一种表面处理都具有耐腐蚀绝缘性能高,使用寿命长的优点.

主要技术性能：
1、普通型性能指标

名称	弯曲强度(Mpa)	冲击强度(KJ/m2)	比重(Kg/m	耐25%H2SO4 (g/m2)	耐30%HCL (g/m2)	耐50%N2OH (g/m2)	自然老化年数
指标	180	90	1.7~2.0	±2	±2	±2.5	≥20年
备注				浸泡 24h	浸泡 24h	浸泡 24h

2、阻燃型性能指标

名称	氧指数	水平燃烧试验等级	着火危险试验等级	弯曲负载变形温度
指标	≥34.OI	I级(Class)	V-0级(Class)	≥200℃

3、电气型性能指标

名称	漏电起痕指数	表面电阻率	工频击穿强度	体积电阴率
指标	CTI≥600	≥1×1012Ω	≥70kv	≥1×1013ΩCM

4、高强型性能指标

名称	弯曲强度(MPa)	冲击强度(KJ/m2)	比重(Kg/m2)	纤维含量(%)
指标	≥300	≥200	1.9~2.2	30~35

载荷能力：

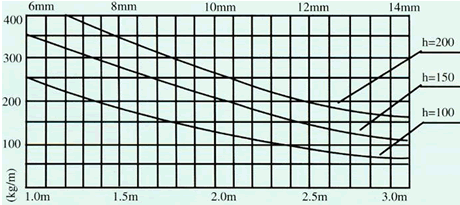

BHQ-C、P、T普通型载荷曲线图

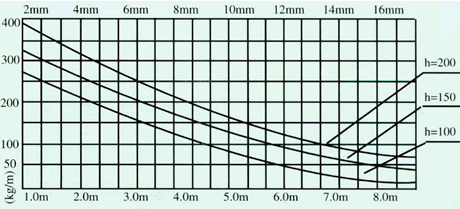

BHQ-DC、DP、DT大跨距重载荷曲线图

安装与维护：
1、桥架高度为50、100时每端各6只连接孔，高度为150、200时每端各12只连接孔。
2、支撑间距：支撑间距应小于等于载荷曲线允许载荷和支撑跨距。
3、桥架宽度：选择电缆桥架的宽度时，应留有一定的备用空位，以便为今后增添电缆用。
4、隔开敷设：当电力电缆和控制电缆较少时，可以在同一电缆桥架安装，但中间须用隔板
　　将电力电缆和控制电缆隔开敷设。
5、电缆固定：汇线桥架水平敷设时，桥架之间的连接应尽量设置在跨距1/4处。水平走向的
　　电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。

序号 NO	型号 Model		B	h

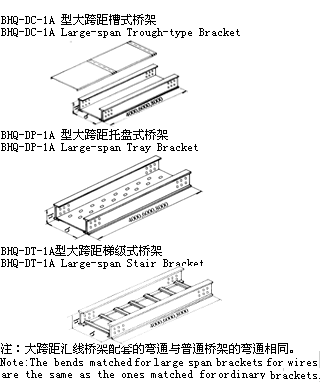

1	BHQ-DC-1A BHQ-DP-1A BHQ-DT-1A	-02	100	100
2		-03	150	100
3		-04	150	150
4		-05	200	100
5		-06		150
6		-07		200
7		-08	300	100
8		-09		150
9		-10		200
10		-11	400	100
11		-12		150
12		-13		200
13		-14	500	100
14		-15		150
15		-16		200
16		-17	600	100
17		-18		150
18		-19		200
19		-20	800	100
20		-21		150
21		-22		200

序号 NO	型号 Model		B	h

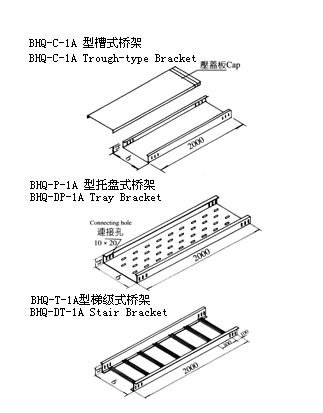

1	BHQ-C-1A BHQ-P-1A BHQ-T-1A	-01	100	50
2		-02	100	100
3		-03	150	100
4		-04	150	150
5		-05	200	100
6		-06		150
7		-07		200
8		-08	300	100
9		-09		150
10		-10		200
11		-11	400	100
12		-12		150
13		-13		200
14		-14	500	100
15		-15		150
16		-16		200
17		-17	600	100
18		-18		150
19		-19		200
20		-20	800	100
21		-21		150
22		-22		200

扬中市汇金电仪设备有限公司拥有先进的生产设备，拥有雄厚的生产实力，其产品有玻璃钢桥架--镀锌钢制桥架---喷塑桥架，铝合金桥架.，我公司拥有经验丰富的专业设计人员和生产工艺人员，具备从设计-制造到安装配套一系列服务能力。
