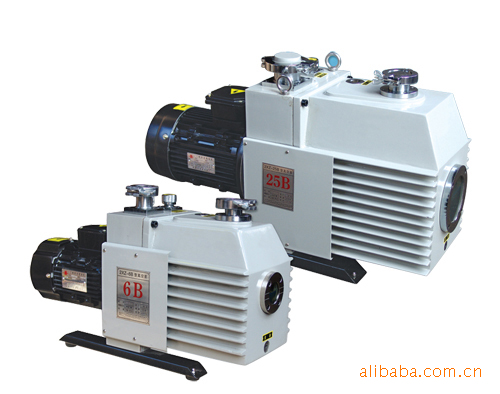

2XZ-6B旋片式真空泵

特性特点和用途:

双级高速直联结构片真空泵

配制特殊设计气镇阀，防止泵油混水，延长泵油的使用时间，当打开气镇阀时，仍保持较高的极限真空。

采用国际同类产品设计，体积小，重量轻，噪音低，启动方便。

配有油泵结构装置，强制自动进油，在通大气下也能工作。

防返油，不漏油，不污染环境。

该泵可单独作为抽气使用，也可作为增压泵，扩散泵，分子泵等的前级泵，维持泵，钛泵的预抽泵使用。

用于真空器件制造、医疗分析仪器、尤其是溴化锂、空调、冰臬等制冷行业。

主要技术参数：

2XZ系列和XZ系列及2XZ-B系列旋片式真空泵技术参数比较：

2XZ系列和XZ系列及2XZ-B系列旋片式真空泵技术参数比较：

概述

      2XZ型旋片真空泵系双级高速直联结构旋片式真空泵（以下简称泵）。它有偏心地装在泵腔内的转子，及转子槽内的旋片。转子带动旋片转时，旋片紧贴腔壁，把进、排气口分隔开来，并使进气积腔容积周期性地扩大而吸气，排气腔容积则周期性地缩小而压缩气体，推开排气阀排气，从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。

      2XZ型泵装有气镇阀，具有延长泵油使用时间和防止泵油混水的作用。

      2XZ型号泵具有体积小，重量轻、噪声低、起动方便等优点。此外，还有防止返油的措施（2XZ-8）和无防止油封漏油污染场地的措施。

■用途及使用范围

      1、  泵是获得真空的基本设备，它可单独作用，亦可作为各类高真空系统的前级泵和预抽泵。

      2、  泵进气口连续敞通大气运转，不得超过三分钟。

      3、  泵不适用于抽除对金属有腐蚀性的，对泵油起化学反应的、含有颗粒尘埃的气体，以体含氧过高的，有爆炸性的气体。

      4、  泵有得作压缩泵或输送泵用。

      5、  泵的工作环境：温度5℃-40℃范围内，相对温度不大于90%，进气口压强小于1333Pa的条件下允许长期连续运转。

      6、  装接电源时，按电机标牌的规定接线，应注意电机旋转方向与支座上的箭头方向一致。

      7、  连续被抽容器的管道，其直径应不小于泵的进气口直径，且管道应短和弯头少，同时注意管道的泄漏。

      8、  每次起动前着重查看油位，以停泵时注油至油标玻璃直径的4/5高度为宜。

 操作须知
　1．查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采
用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。
　　 2．泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。
　　 3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。
　　 4．检查泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。
　　 5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。
　　 6．用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。
　　 (1)一般情况下，凡希望总压强在6X10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。
　　 (2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。
　　 (3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真宅泵油或机械油。

维护和保养
一、注意事项：
　　 1．保证泵的清洁，防止杂物进入泵内。
　　 2．保持油位。
　　 3．存放下当水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。
　　 4．不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗泵内零件时，一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。
　　 5．倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。
二、拆装步骤简述如下：
　　 (一)、拆卸：
　　　　 1．放油
　　　　 2．松开进气咀法兰螺钉，拔出进气咀，松开气镇法兰螺钉，拔出气镇阀。
　　　　 3．拆下油箱。
　　　　 4．拆除止回阀开口销，拆下止回阀叶轮。
　　　　 5．拆除支座与泵的连接螺钉，拆下泵部装件，电机拆否视方便而定。
　　　　 6．松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。
　　 (二)、装配：
　　　　 1．用纱布擦净零件，防止回丝堵塞油孔，最好用清洗液和刷子清洗。
　　　　 2．把旋片装入转子槽内后，把高级转子装入定子即泉身内，装L高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙最好在0．0lmm。
　　　　 3．低级转子装配方法同上。
　　　　 4．装上止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，
