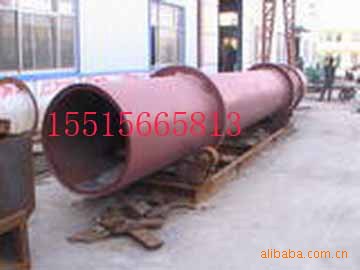

烘干机介绍：
烘干机也叫转筒干燥机，烘干机广泛用于水泥、矿山、建材、化工、粮食、复合肥生产等行业的物料烘干，为了控制烘干机的温度，在进出料装置上配置热电偶，通过温度表可显示烘干机进出料端的温度变化，为更好地控制筒体内的工作温度（一般350-380度）提供了依据。
烘干机组成：
烘干机主要由筒体装置前后托轮装置、进出料装置、传动装置与齿轮罩等部件组成。（与烘干机配套的附属设备：燃烧室、喂料出料设备、收尘设备等均不属本机范围）
烘干机工作原理：
烘干机的热源来自燃烧装置，本烘干机采用顺流式加热方式。因此需要烘干的物料，从进料箱、进料溜进入筒体，即被螺旋抄板推向后。由于烘干机倾斜放置，物料一方面在重力和回转作用下流向后端，另一方面物料被抄板反复抄起，带至上端再不断地扬撒下来，使物料在筒内形成均匀的幕帘，充分与筒内的热气流进行热交换，由于物料反复扬撒，所含的水分逐渐被烘干，从而达到烘干的目的。
烘干机主要技术参数
型号 （mm） | 倾斜度（%） | 转速 （r/min） | 进气温 （℃） | 功率 （kw） | 生产能力（t/h） | 重量 （t） |
Ф600x6000 | 3-5 | 3-8 | ≤700 | 3 | 0.5-1.5 | 2.9 |
Ф800x8000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.0 | 3.5 |
Ф800x10000 | 3-5 | 3-8 | ≤700 | 4 | 0.8-2.5 | 4.5 |
Ф1000x10000 | 3-5 | 3-8 | ≤700 | 5.5 | 1.0-3.5 | 5.6 |
Ф1200x10000 | 3-5 | 3-8 | ≤700 | 7.5 | 1.8-5 | 14.5 |
Ф1200x12000 | 3-5 | 3-8 | ≤700 | 11 | 2-6 | 14.8 |
Ф1500x12000 | 3-5 | 2-6 | ≤800 | 15 | 3.5-9 | 17.8 |
Ф1800x12000 | 3-5 | 2-6 | ≤800 | 18 | 5-12 | 25 |
Ф2200x12000 | 3-5 | 1.5-6 | ≤800 | 18.5 | 6-15 | 33 |
Ф2200x18000 | 3-5 | 1.5-6 | ≤800 | 22 | 10-18 | 53.8 |
Ф2200x20000 | 3-5 | 1.5-6 | ≤800 | 30 | 12-20 | 56 |
Ф2400x20000 | 3-5 | 1.5-5 | ≤800 | 37 | 18-30 | 60 |
Ф3000x20000 | 3-5 | 1.5-5 | ≤800 | 55 | 25-35 | 78 |
Ф3000x25000 | 3-5 | 1.5-5 | ≤800 | 75 | 32-40 | 104.9 |
一、三筒烘干机工作原理
物料由供料装置进入回转滚筒的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换，物料移动至内层的另一端进入中层，进行逆流烘干，物料在中层不断地被反复扬进，呈进两步退一步的行进方式，物料在中层既充分吸收内层滚筒散发的热量，又吸收中层滚筒的热量，同时又延长了干燥时间，物料在此达到最佳干燥状态。物料行至中层另一端而落入外层，物料在外层滚筒内呈矩形多回路方式行进，达到干燥效果的物料在热风作用下快速行进排出滚筒，没有达到干燥效果的湿物料因自重而不能快速行进，物料在此矩形抄板内进行充分干燥，由此完成干燥目的。
二、三筒烘干机主要特点：
1、技术含量高，筒体自我保温，热效率高达80%（单筒烘干机热效率仅为35%），比单筒烘干节煤68%，产量提高100%。
2、比单筒烘干机整机长度缩短60%，有利于工艺布置。减少厂房的建筑面积，节约工程投资40%左右。占地面积20m2左右。
3、采用耐热耐磨合金钢板，比普通钢板耐磨4倍。使用寿命长，维护方便。
4、热效率高，外筒体温度低于60℃（单筒烘干机外筒体温度高达150℃），出口温度低，出料温度低于60℃。
5、出口温度低，有利于除尘设备使用时间长，可直接配套气箱脉冲袋式除尘器。
6、土建投资降低50%左右，电耗降低60%。
7、无需大小齿轮转动，采用托轮转动。
8、热风炉可配套沸腾炉、喷煤炉、手烧炉、也使用于燃油、燃气炉，能烘20 mm以下的块料、粒料、粉状物料。
三筒式烘干机具有结构紧凑、构造简单、布局合理，提高物料与热能的热交换率，使物料烘干效果好；基
础投入少，仅是相同产量单筒烘干机的二分之一，减少了一次性投入；运行可靠、能耗低、热效率高；同时，
容易实现自动化控制，减少操作人员，节约劳动力资源。
二、三筒烘干机主要技术参数：
项目 单位 | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
外筒直径 (m) | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
外筒长度 (m) | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
筒体容积 (m3) | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
筒体转速 (rpm) | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
物料停留时间 (min) | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
物料初水份 (%) | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
物料终水份 (%) | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
最高进气温度 (℃) | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
生产能力 (T/H) | 矿渣 | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
粉煤灰 | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
黄沙 | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
电动机型号 | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
电动机功率 (kw) | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
减速机型号 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
减速机速比 (I) | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
设备重量 (T) | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
