额 定 时 间 ：

连续

耐 热 等 级 ：

F

振 动 等 级 ：

V15

绝 缘 耐 压 ：

200V规格 AC 1500V 1分钟

绝 缘 电 阻 ：

DC500V，10MΩ以上

保 护 方 式 ：

全封闭自冷IP67（轴贯通部除外）

使用环境温度：

0～40℃

使用环境湿度：

20～80%（不得结露）

励 磁 方 式 ：

永磁式

连 接 方 式 ：

直接连接

安 装 方 式 ：

法兰式

电压

200V

伺服电机型号：SGMGH-

05A?A

09A?A

13A?A

20A?A

30A?A

 额定输出*1

 kW

0.45

0.85

1.3

1.8

2.9

 额定转矩*1

 N·m

2.84

5.39

8.34

11.5

18.6

 瞬时最大扭矩*1

 N·m

8.92

13.8

23.3

28.7

45.1

 额定电流*1

 Arms

3.8

7.1

10.7

16.7

23.8

 瞬时最大电流*1

 Arms

11

17

28

42

56

 额定转速*1

 min-1

1500

 最高转速*1

 min-1

3000

 扭矩参数

 N·m/Arms

0.82

0.83

0.84

0.73

0.83

 转动转子惯量*2

 kg·m2×10-4

7.24
（9.34）

13.9
（16.0）

20.5
（22.6）

31.7
（40.2）

46.0
（54.5）

 额定功率变化率*1

 kW/s

11.2

20.9

33.8

41.5

75.3

 额定角加速度*1

 rad/s2

3930

3880

4060

3620

4050

电压

200V

伺服电机型号：SGMGH-

44A?A

55A?A

75A?A

1AA?A

1EA?A

 额定输出*1

 kW

4.4

5.5

7.5

11

15

 额定转矩*1

 N·m

28.4

35.0

48.0

70.0

95.4

 瞬时最大扭矩*1

 N·m

71.1

87.6

119

175

224

 额定电流*1

 Arms

32.8

42.1

54.7

58.6

78.0

 瞬时最大电流*1

 Arms

84

110

130

140

170

 额定转速*1

 min-1

1500

 最高转速*1

 min-1

3000

2000

 扭矩参数

 N·m/Arms

0.91

0.88

0.93

1.25

1.32

 转动转子惯量*2

 kg·m2×10-4

67.5
（76.0）

89.0
（97.5）

125
（133.5）

281
（299.8）

315
（352.5）

 额定功率变化率*1

 kW/s

120

137

184

174

289

 额定角加速度*1

 rad/s2

4210

3930

3850

2490

3030

*1.

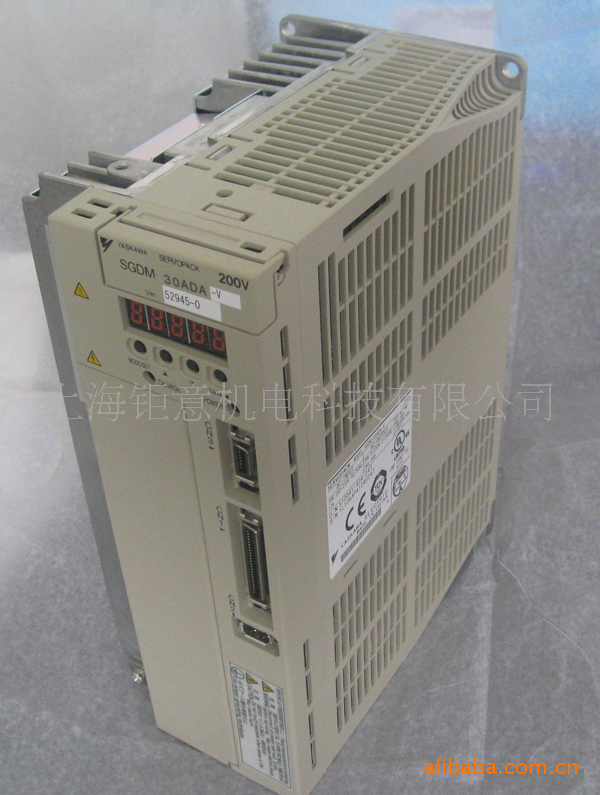

这些项目及扭矩-转速特性为与SGDM/SGDH型伺服单元配套运行时，电枢线圈温度20℃时的值。

*2.

（ ）内的数值表示用于带保持制动器的电机的值。

（注）

本特性是作为冷却条件安装下述铁板（散热片）时的值。

SGMGH-05，09，13型

：400×400×20mm

SGMGH-20，30，44，55，75型

：550×550×30mm

SGMGH-1A，1E

：650×650×35mm
