河南东方重机生产的行星球磨机,它包括驱动电机、传动齿轮组、公转主轴和转盘、多根自转轴,以及绕各自转轴旋转的球磨罐,所述球磨罐为偏心安装,自转轴的中心线与球磨罐横截面的几何中心线相平行。本球磨罐可以根据球磨需要,改变球磨罐安装的偏心度,实现磨球与磨料之间摩擦作用和冲击作用的比例变化,克服了传统行星式球磨机的研磨作用与冲击作用之间比例不能改变、粉碎冲击作用不明显的缺点,增强了磨球与磨料之间冲击作用,更有利于磨料的粉碎和机械合金化。

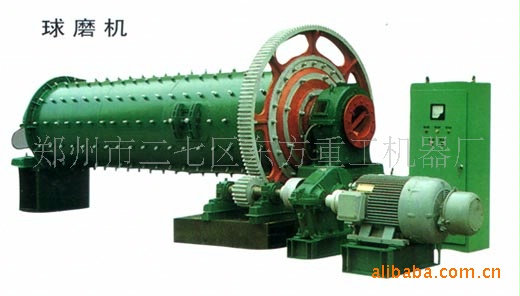

球磨机为卧式筒形旋转装置,外沿齿轮传动,两仓,格子型球磨机。物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
本机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。

主要技术参数:
规格及型号 | 750 ×750 | 900 ×900 | 900 ×1800 | 1200 ×1200 | 1200 ×2400 | 1200 ×4500 | 1500 ×1500 | 1500 ×3000 | 1500 ×5700 | 1830 ×7000 | 2100 ×3000 |
型号 | MQG (Y) | MQG (Y) | MQG (Y) | MQG (Y) | MQG (Y) | QZM 1245 | MQG (Y) | MQG (Y) | QZM 1557 | QZM 1837 | MQG (Y) |
筒体规格 | 直径 | 750 | 900 | 900 | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 | 1830 | 2100 |
长度 | 750 | 900 | 1800 | 1200 | 2400 | 4500 | 1500 | 3000 | 5700 | 7000 | 3000 |
筒体转速 | 40.56 | 40 | 40 | 31.3 | 31.3 | 35 | 29.2 | 32.7 | 28 | 24.5 | 23.8 |
装球重量 | 0.5 | 0.67 | 1.6 | 2.4 | 4.8 | 5.8 | 4 | 10.4 | 10.5 | 21 | 18 |
出料粒度 | 0.074 -0.3 | 0.074 -0.6 | 0.074 -0.89 | 0.074 -0.6 | 0.075 -0.3 | 0.074 -0.6 | 0.074 -0.85 | 0.074 -0.6 | 0.074 -0.6 | 0.074 -0.6 | 0.074 -2.36 |
给料粒度 | ≤20 | ≤60 | ≤60 | ≤20 | 0-20 | 0-25 | <25 | <25 | 0-25 | 0-25 | <25 |
产量 | 0.18 -0.5 | 0.23 -0.74 | 0.58 --2 | 0.20 -2.19 | 0.4 -5.8 | 2 -4.4 | 1 -3.5 | 2 -6.8 | 3.5 -9.5 | 4 -35 | 6 -33 |
配套电机 | 型号 | Y160M2 -6 | Y200L -6 | Y225M -6 | Y250M -6 | Y280M -6 | YR250 -6 | JR115 -6 | JR125 -6 | YR127 -6 | YR139 -6 | JR137 -6 |
功率 | 5.5 | 15 | 22 | 30 | 45 | 45 | 60 | 75 | 95 | 150 | 210 |
外形尺寸 | 3155 ×1540 ×1333 | 2415 ×3668 ×1745 | 3510 ×3668 ×1745 | 5320 ×2850 ×2540 | 6520 ×2850 ×2540 | 8150 ×2335 ×1880 | 6020 ×3200 ×2700 | 7800 ×3200 ×2700 | 9560 ×3038 ×2475 | 11080 ×3290 ×3394 | 8500 ×4700 ×4400 |

售前服务:
为您提供项目设计、工艺流程设计,适合您的机器设备选购方案的制定,根据您的特殊需求,设计制造产品,为您培训技术操作人员
售中服务:
陪您一起完成对设备的验收,协助拟订施工方案和详细流程
售后服务:
公司派技术人员到现场指导设备安装、调试现场及培训操作人员
产品质量:
易损件除外 一年内质量保证!
