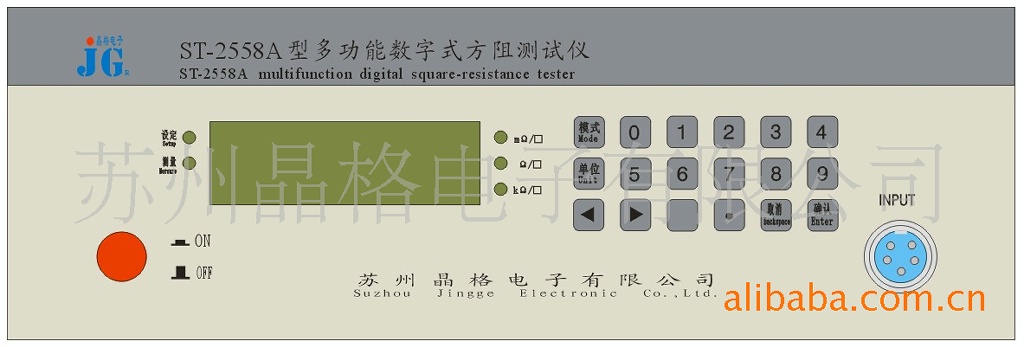

ST2558A型多功能数字式方阻测试仪简介(自动量程）

一、结构特征

二、概述

ST2558A型多功能数字式方阻测试仪是运用四探针测量原理的多用途综合测量装置，它可以测量片状、块状半导体材料的电阻率，扩散层的薄层电阻（亦称方块电阻）。也可测柔性导电薄膜和玻璃等硬基底上导电膜的方块电阻（简称方阻），换上四端子测试夹具，还可对电阻器体电阻、金属导体的低、中值电阻以及开关类接触电阻进行测量。

本测试仪特赠设测试结果分类功能，最大分类10类

仪器所有参数设定、功能转换全部采用数字化键盘输入；具有零位、满度自校功能；自动转换量程；测试探头采用宝石导向轴套和高耐磨碳化钨探针制成，故定位准确、游移率小、寿命长；测试结果由数字表头直接显示。

三、基本技术参数

1.测量范围、分辨率

电    阻：     1.0×10-3～ 200.0×103 Ω,    分辨率0.1×10-3～ 0.1×103 Ω

电 阻 率：     1.0×10-3～ 20.0×103Ω-cm  分辨率0.1×10-3～ 0.1×103 Ω-cm

方块电阻：     1.0×10-3～ 20.0×103Ω/□  分辨率1.0×10-3～ 0.1×103 Ω/□

2.可测半导体材料尺寸

直        径：  测试台直接测试方式 Φ15～130mm，其他方式不限.

长（或高）度：  测试台直接测试方式 H≤160mm,    其他方式不限.

3.量程划分及误差等级

4)工作电源：220V±10％, f=50Hz±4％,PW≤5W

5)外形尺寸：W×H×L=20cm×7.5cm×18cm

净   重：≤1kg

四、详情请登陆苏州晶格电子有限公司官方网站http://www.jgdz.com.cn或

阿里巴巴诚信通商铺http://dhl7002.cn.alibaba.com

慧聪网买卖通商铺http://jgdz2010.b2b.hc360.com

查看《ST2258B型多功能数字式四探针测试仪技术使用说明书》
