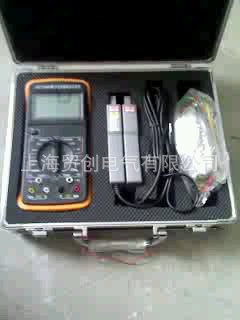

SMG2000B数字双钳相位伏安表

1 基本误差
1.1 参比工作条件
  （a）环境温度：（23±5）℃
  （b）环境湿度：（45～75）% RH
  （c）被测信号波形：正弦波、β=0.02
  （d）被测信号频率：（50±0.2）Hz
  （e）被测载流导线在钳口中的位置：任意
  （f）测量相位时被测信号幅值范围：100～220V、0.5A～1.5A
  （g）外参比频率电磁场干扰：应避免
1.2 基本误差极限
1.2.1 交流电压见表1

输入阻抗：各量限均为2MΩ
测U1-U2相位时电压输入回路阻抗：40KΩ
1.2.2 交流电流见表2

1.2.3 相位
U-U、U-I、I-I见表3

2 工作误差
2.1 额定工作条件
  （a）环境温度：（0～40）℃
  （b）环境湿度：（20～80）% RH
  （c）被测信号波形：正弦波、β=0.05
  （d）被测信号频率：（50±0.5）Hz
  （e）被测载流导线在钳口中的位置：任意
  （f）测量相位时被测信号幅值范围:
       测 U1-U2相位时：30V～500V
       测 I1-I2 相位时：10mA～10.00A
       测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
  （g）外参比频率电磁场干扰：应避免
2.2 额定工作误差极限
   在 2.1 所述额定工作条件下，各被测量的额定工作误差极限不超过相应基本误差极限的两倍。
3 安全特性
3.1 耐压
    电压输入端与表壳之间、钳形电流互感器铁芯与钳柄及付边绕组线圈之间能承受1000V/50Hz、两电压输入端之间能承受 500V/50Hz的正弦波交流电压历时 1min 的试验。
3.2 绝缘电阻
    仪表线路与外壳之间、两电压输入端之间：≥10MΩ
4 其它技术特性
  4.1 显示位数：3 1／2
  4.2 采样速率：3次/秒
  4.3 电源：单个9V 迭层电池、电源电流小于5mA
  4.4 外形尺寸
     SMG2000B数字双钳相位伏安表 表壳尺寸： 186×86×33
      钳壳尺寸： 140×40×19
      钳口尺寸： Φ7×8
  4.5 重量
      表体： 280g
      测量钳：2×200g
  4.6 储存条件
      SMG2000B数字双钳相位伏安表温度：－10℃～50℃
