【固定管道外夹式超声波流量计】价格_厂家

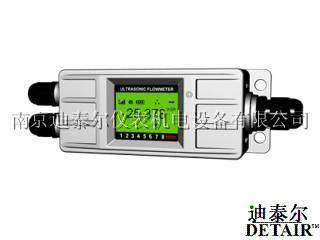

固定管道外夹式超声波流量计

1台起批

￥0.00

南京市大光路188号锦江丽舍501

产品属性

图文详情

品牌推荐

品牌/型号

detair/TUF

品牌

detair

型号

TUF

测量范围

4000

测量精度

1.0

产品适用范围

液

电池供电型超声波热量表

多种供电方式
单节 3.6V 锂电池可工作6年,采用两线制4-20mA，RS232、RS485输出式，无需电池也可正常工作
测量内容丰富
可循环显示累积流量、累积热量、瞬时流量、瞬时热量、供回水温度、当前温差、故障运行时间、工作状态、日期、时间等
防护等级高
防护等级可达到IP68，可浸入水下2米工作
结构坚固
测量管段采用精密铸造工艺，无泄漏，无压力损失和活动部件，十年免维护设计
人性化设计
磁性棒操作，内部双按键，操作方便；故障自诊断

一、概述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
   ·■防护等级高
       一次表防护等级可达到 IP68, 可侵入水下 2 米工作；
   ·■操作方便
       即可有磁性带在一次表上浏览参数 , 还可通过二次表用中文进行参数再设定或显示；
   ·■多重显示
       一次表及信号检测与流量测量于一体 , 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单
   ·■传输距离远、组网快捷
       一次表与二次表之间采用 RS-485 总线通讯 , 采用普通电缆即可 , 传输距离可达 1000 米以上 , 组网速度十分方便 , 快捷 . 这种传输方式抗干扰能力强 . 解决了分体式超声波流量计专用电缆成本高 , 抗干扰能力    差 , 传输距离短等问题。

可选配的二次表（用于单点测量，远传显示及参数设定）
	RS485 总线通讯（传输距离可达 1000m 以上） 24V 供电

	壁挂式 TUF-2000FB ·用于挂墙安装 ·尺寸： 178 × 165 × 55mm
	盘装型 TUF-2000FS ·用于仪表盘安装 ·开孔尺寸： 152mm × 76mm
	防爆型 TUF-2000FD ·防爆等级 D Ⅱ BT4, 用于防爆场合 ·尺寸： 285 × 265 × 90nn

组网测量图 RS485 总线通讯（传输举例可达 1000m 以上）

便携式超声波流量计

一、概述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
   ·■非接触式测量
       将带磁性的超声波流量计传感器吸附在管道外壁 , 即可完成流量测量；
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
   ·■支持中文英文菜单
       不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷；
   ·■充电电源
       内置大容量镍氢充电电池 , 可支持流量计连续工作 20 小时以上；
   ·■内置打印机
       即可实现即时屏幕打印 , 还可以定时打印提前设定的多达 20 余项的测量结果；
   ·■内置数据记录器
       可将提前设定的多达 20 余项的测量结果上传至计算机或联网通讯。

标准型号	型号	数量	描述
主机	TUF-2000P	1 个	体积： 225 × 180 × 67mm ，工作温度： -20-60 ℃，测量精度± 1%
中型传感器	TM-1	2 只	带磁性，体积： 64 × 35 × 32mm ，工作温度： -40-110 ℃，测量范围 DN50-DN1000mm
超声波专用信号电缆		2 根	长度： 5m ，用于连接超声波流量计主机和传感器
电源线		1 根	长度 3M ，用于给超声波流量计充电或使用交流电，长时间进行调整
热感打印纸		2 卷	长度： 30m
超声波专用耦合剂		1 瓶	重量： 110g ，用于超声波传感器和管壁间超声波信号传播
拉紧器		2 根	长度： 3m ，最大拉力： 100kg ，用于非磁性管道捆绑传感器
卷尺		1 个	长度： 3m ，用于测量管道周长或俩个探头间的安装距离
说明书		1 本
铝合金保护箱		1 个	体积： 456 × 335 × 133mm 适用于野外，井下等恶劣环境

可选配的传感器	型号		描述	测量范围
小型传感器	TS-1		带磁性	DN15-DN100MM
中型传感器	TM-1		带磁性	DN50-DN1000MM
大型传感器	TL-1		带磁性	DN300-DN6000MM
高温小型传感器	HTS-1			DN15-DN100MM
高温中型传感器	HTM-1			DN50-DN1000MM
可选配的其他硬件	型号		描述	测量范围
超声波测厚仪	TT100		精确测量管道壁厚提高流量监测精度	1.2-225.0mm
加长信号电缆			长度 10m × 2	适用于测量管道距离主机较远的场合
加长拉紧器			长度 6m × 2	适用管道直径超过 1000mm 的传感器固定
热感打印纸			长度 30m
线性度		0.5%
重复性		0.2%
准确性		示值的± 1% ，流速＞ 0.2m/s
响应时间		0-999 秒，使用者任选
流速范围		± 32m/s
测量口径		15-6000mm
测量单位		米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、美国液体桶、英国液体桶、美国兆加仑、使用者设定单位
累计器		7 位、负、净累计器
液体种类		各种能够传导声波的单一均匀的液体
安全性		设置值的锁定，更改数据需要解锁
显示		4 × 8 中文或 4 × 16 英文
通迅接口		RS-232 ，波特率 75-57600 ，同时兼容富士超声波流量计，也应用户的要求兼容其它产品
传感器		标准 M1 型，另有其它 4 种可供选择
传感器电缆		标准为 5m × 2, 也可加长为 10m × 2
电源		3 节 AAA 内置 Ni-H 电池，每次充满电可持续工作 12 小时， AC100-240V 的适配器
数据记录		内置数据记录仪，可记录 2000 行数据
手动累计器		7 位，按键即可开始用于校准
外壳材料		阻燃 ABS
外壳尺寸		200 × 90 × 30mm
主机重量		500g （ 1.2Ibs ）包括电池

便携式超声波流量计编码规则

TUF-2000H

1 标准 TS-1 型

2 标准 TM-1 型

3 标准 TL-1 型

举例： TUF-2000H1

解释：手持式超声波流量计，标准配置

另选配标准小型传感器 TS-1 型

手持式超声波流量计

一、概述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
   ·■高精度测量
       精度可达± 1.0%, 线性度 0.5%, 重复性精度 0.2%
   ·■体积小重量轻
       体积仅为 210 × 90 × 30mm, 重量仅为 0.5KG ；
   ·■非接触式测量
       将带磁性的超声波流量计传感器吸附在管道外壁 , 即可完成流量测量；
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
   ·■充电电源
       内置大容量镍氢充电电池 , 可支持流量计连续工作 20 小时以上；
   ·■打印屏幕液晶显示
       可同时显示累积流量 , 瞬时流量 , 流速 , 工作状态等；
   ·■内置数据记录器
       内置数据记录器空间为 24 字节 , 可以存储 2000 行的测量数据；

标准型号	型号	数量	描述
主机	TUF-2000P	1 个	体积： 210 × 90 × 30mm ，工作温度： -20-60 ℃，测量精度± 1%
中型传感器	TM-1	2 只	带磁性，体积： 64 × 35 × 32mm ，工作温度： -40-110 ℃，测量范围 DN50-DN1000mm
超声波专用信号电缆		2 根	长度： 5m ，用于连接超声波流量计主机和传感器
数据线		1 根	长度 1m ，用于将存储在数据记录器中的测量数据导出到计算机
电源适配器		1 个	长度 1m ，用于给手持式超声波流量计充电
超声波专用耦合剂		1 瓶	重量： 110g ，用于超声波传感器和管壁间超声波信号传播
拉紧器		2 根	长度： 3m ，最大拉力： 100kg ，用于非磁性管道捆绑传感器
卷尺		1 个	长度： 3m ，用于测量管道周长或俩个探头间的安装距离
说明书		1 本
铝合金保护箱		1 个	体积： 415 × 315 × 100mm

可选配的传感器	型号	描述	测量范围	温度范围
小型传感器	TS-1	带磁性	DN15-DN100MM	-40-110 ℃
中型传感器	TM-1	带磁性	DN50-DN1000MM	-40-110 ℃
大型传感器	TL-1	带磁性	DN300-DN6000MM	-40-110 ℃
高温小型传感器	HTS-1		DN15-DN100MM	-40-160 ℃
高温中型传感器	HTM-1		DN50-DN1000MM	-40-160 ℃
可选配的其他硬件	型号	描述	测量范围	温度范围
超声波测厚仪	TT100	精确测量管道壁厚提高流量监测精度	1.2-225.0mm	± 1%H ± 0.1mmH 为被测物厚度
加长信号电缆		长度 10m × 2	适用于测量管道距离主机较远的场合
加长拉紧器		长度 6m × 2	适用管道直径超过 1000mm 的传感器固定

项目	性能参数
线性度	0.5%
重复性	0.2%
准确性	示值的± 1% ，流速＞ 0.2m/s
响应时间	0-999 秒，使用者任选
流速范围	± 32m/s
测量口径	15-6000mm
测量单位	米、英尺、立方米、升、立方英尺、美国加仑、英国加仑、油桶、美国液体桶、英国液体桶、美国兆加仑、使用者设定单位
累计器	7 位、负、净累计器
液体种类	各种能够传导声波的单一均匀的液体
安全性	设置值的锁定，更改数据需要解锁
显示	4 × 8 中文或 4 × 16 英文
通迅接口	RS-232 ，波特率 75-57600 ，同时兼容富士超声波流量计，也应用户的要求兼容其它产品
传感器	标准 M1 型，另有其它 4 种可供选择
传感器电缆	标准为 5m × 2, 也可加长为 10m × 2
电源	3 节 AAA 内置 Ni-H 电池，每次充满电可持续工作 12 小时， AC100-240V 的适配器
数据记录	内置数据记录仪，可记录 2000 行数据
手动累计器	7 位，按键即可开始用于校准
外壳材料	阻燃 ABS
外壳尺寸	200 × 90 × 30mm
主机重量	500g （ 1.2Ibs ）包括电池

固定式超声波流量计

一、概述
    TUF 型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
   ·■防护等级高
       一次表防护等级可达到 IP68, 可侵入水下 2 米工作；
   ·■操作方便
       即可有磁性带在一次表上浏览参数 , 还可通过二次表用中文进行参数再设定或显示；
   ·■多重显示
       一次表及信号检测与流量测量于一体 , 可循环显示累计流量、流速、二次表可中文显示 100 余项菜单
   ·■传输距离远、组网快捷
       一次表与二次表之间采用 RS-485 总线通讯 , 采用普通电缆即可 , 传输距离可达 1000 米以上 , 组网速度十分方便 , 快捷 . 这种传输方式抗干扰能力强 . 解决了分体式超声波流量计专用电缆成本高 , 抗干扰能力    差 , 传输距离短等问题。

特点	基本型	功能型
外夹式 ·安全无需断流，无压力损失 ·精度± 1% ·安装维修方便，用户可自行安装 ·价格最低，与测量口径无关 ·适合于工况条件较好的环境	TUF-2000BNB	TUF-2000BNB
插入式 ·安全无需断流，无压力损失 ·精度± 1% ·用户需经培训后，采用专用开孔器才能自行安装 ·价格较高，与测量口径无关 ·接收信号良好，长期运行稳定，可靠	TUF-2000BNC	TUF-2000FNC
标准管段式 ·安全需断管，断流，无压力损失 ·精度± 0.5% ·安全维修需断流，用户可自行安装 ·测量口径越大，价格越高 ·精度最高，接收信号良好，长期运行稳定可靠	TUF-2000BNG	TUF-2000FNB

可选配传感器		基本型号	测量范围	流体温度	精度	电源	输入	输出	通信协议
外夹式	TS-1 （小型）	TUF-2000BNB1	DN15-100mm	-30-90 ℃	± 1%	一次表 DC8-36V 二次表 AC220V 或 DC24V	3 路 4-20mA 模拟输入 2 路 3 线制 PT100 电阻信号输入	隔离 RS232/ RS485 输入 2 路隔离 OCT 输出 1 路隔离 4-20mA 输出（无源）	METER-BUS 协议 MODBUS 协议富士扩展协议简易水表协议
	TM-1 （中型）	TUF-2000BNB2	DN50-100mm
	TL-1 （大型）	TUF-2000BNB3	DN300-6000mm
高温外夹式	TH2-1 （小型）	TUF-2000BNB4	DN15-100mm	-30-160 ℃
高温外夹式	THM-1 （中型）	TUF-2000BNB5	DN300-1000mm	-30-160 ℃
插入式	TC-1 （标准插入）	TUF-2000BNC1	DN80-6000mm	-40-160 ℃
插入式	TLC-2 （加长插入）	TUF-2000BNC2	DN80-6000mm	-40-160 ℃
管段式	标准管段式	TUF-2000BNG	DN15-1000mm	-40-160 ℃

固定式超声波流量计

一、概述
    UFT 型系列超声波流量计利用了低电压、多脉冲时差原理，采用高精度和超稳定的双平衡信号差分发射、差分接收数字检测技术来测量顺流和逆流方向的声波传输时间，根据时差计算出流速。具有稳定性好、零点漂移小、测量精度高，量程比宽抗干扰性强等特点。
     当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时间的变化正比于液体的流速，零流量时，两个传感器发射和接受声波所需的时间完全相同（唯一可实际测量零流量的技术）；介质流动时，逆流方向的声波传输时间大于水流方向的声波传输时间。其关系符合下面表达式：
二、仪表特点
   ·■高精度测量
       线优度优于 0.5%, 重复性精度优于 0.2%, 测量精度优于± 1.0% ；
   ·■测量范围大
       选用不同型号的传感器 , 可实现口径 DN15-DN6000mm 管道流量的测量；
   ·■支持中文英文菜单
       不同版本的流量计 , 可支持中文或英文菜单 , 方便快捷；
   ·■可靠性强
       采用低电压 , 多脉冲发射电路测量精度 , 使用寿命及可靠性大幅提高；
   ·■抗干扰能力强
       采用双平衡信号差分发射 , 接受电路 , 有效抵御变频器 , 电视塔 , 高压线等强干扰源；
   ·■强大的记忆功能
       自动记忆前 64 日 , 前 64 月 , 前 5 年的累积流量 , 自动记忆前 64 次来电和断电时间和流量 , 自动记忆前
      64 日流量计的工作状态是否正常。

可选配传感器		基本型号	测量范围	流体温度	精度	电源	输入	输出	通信协议
外夹式	TS-1 （小型）	TUF-2000BNB1	DN15-100mm	-30-90 ℃	± 1%	一次表 DC8-36V 二次表 AC220V 或 DC24V	3 路 4-20mA 模拟输入 2 路 3 线制 PT100 电阻信号输入	隔离 RS232/ RS485 输入 2 路隔离 OCT 输出 1 路隔离 4-20mA 输出（无源）	METER-BUS 协议 MODBUS 协议富士扩展协议简易水表协议
	TM-1 （中型）	TUF-2000BNB2	DN50-100mm
	TL-1 （大型）	TUF-2000BNB3	DN300-6000mm
高温外夹式	TH2-1 （小型）	TUF-2000BNB4	DN15-100mm	-30-160 ℃
高温外夹式	THM-1 （中型）	TUF-2000BNB5	DN300-1000mm	-30-160 ℃
插入式	TC-1 （标准插入）	TUF-2000BNC1	DN80-6000mm	-40-160 ℃
插入式	TLC-2 （加长插入）	TUF-2000BNC2	DN80-6000mm	-40-160 ℃
管段式	标准管段式	TUF-2000BNG	DN15-1000mm	-40-160 ℃

可选择的主机

壁挂式 TUF-2000FB ·用于挂墙安装 ·尺寸： 178 × 165 × 55mm	盘装型 TUF-2000FS ·用于仪表盘安装 ·开孔尺寸： 152mm × 76mm	防爆型 TUF-2000FD ·防爆等级 D Ⅱ BT4, 用于防爆场合 ·尺寸： 285 × 265 × 90nn
