ST-11A型导电类型鉴定仪简介

一、结构特征

二、概述

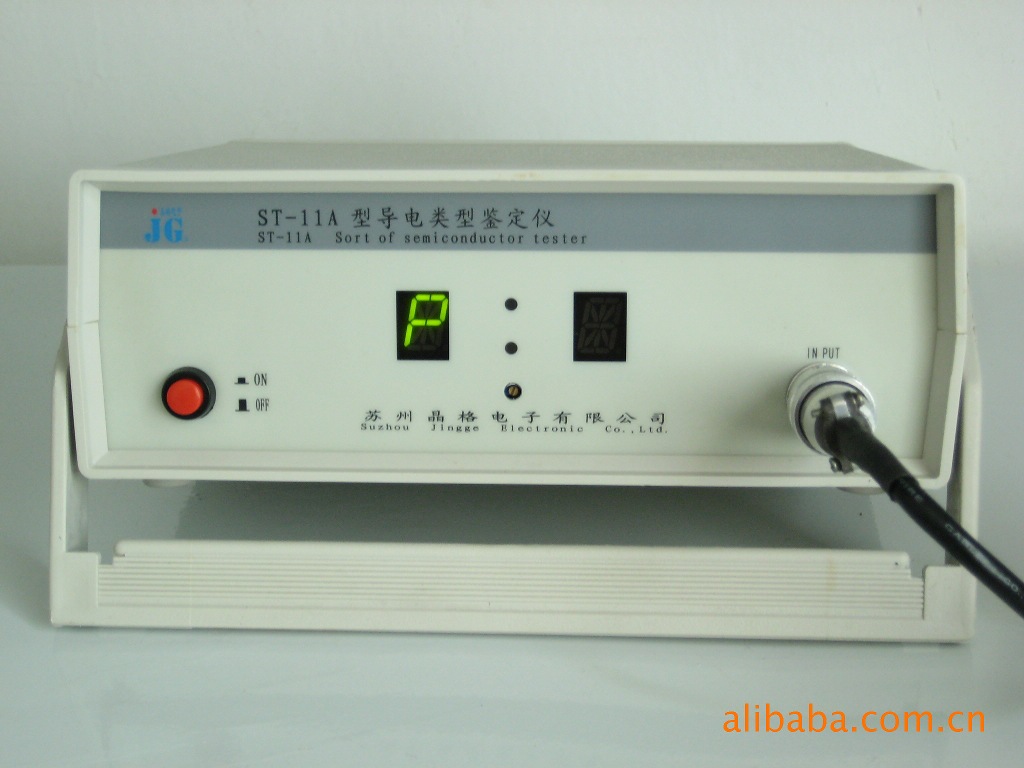

ST-11型PN类别鉴定仪是运用整流法原理鉴定半导体导电类型的仪器，同时兼备测试重掺的功能。

本仪器由主机和探头等部件组成。导电类型P或N由数码管显示，是否重掺由发光管和蜂鸣器提示，探头由四种形式，可根据需要选用。探针采用即插式，方便更换。

本仪器关键器件采用专用集成电路，并采用优质贴片工艺，仪器具有鉴定范围宽、灵敏度高、稳定性好、使用方便等特点。适用于半导体材料厂、半导体器件厂、科研单位、高等院校等对半导体材料的PN类型鉴定及重掺判别的场合。

三、技术参数

1. PN鉴定范围：ρ=0.01～1000Ω-cm

     重掺判别界限:ρ=0.01～0.2Ω-cm 可调 (初始设定为0.1Ω-cm)

2.可测半导体材料尺寸：

PN鉴定 ：可接触面 Smin= 3mm*5mm

重掺判别：可接触面 Smin= 3mm*5mm (三针探头或夹子)

                   Smin= 3mm*3mm (二针探头或夹子)

                   Smin= 2mm*2mm (单针探头)

3.探头参数：

⑴探针间距： 1.8mm

⑵探头类型： 三针式、二针式、单针式、夹子式

5)工作电源：220V±10％, f=50Hz±4％,PW≤5W

6)外形尺寸：W×H×L=28cm×13cm×23cm

  净    重：≤1kg

四、详情请登陆苏州晶格电子有限公司官方网站http://www.jgdz.com.cn查看《ST-11型导电类型鉴定仪技术使用说明书》
